PANDORA RX150
34
обеспечить нормальный обзор как в салоне так и снаружи автомобиля,
подключите кабель индикатора к разъему X2 согласно рис.1.
Установите кнопку VALET системы в легкодоступном, но в то же время
скрытом от посторонних глаз месте, подключите кабель кнопки к разъему X4
согласно рис.1.
Произведите соединения шлейфов системы с проводкой автомобиля в
соответствии с руководством по монтажу и учитывая топологию проводки
автомобиля. При необходимости соедините базовый блок с дополнительными
устройствами, такими как: центральный замок, блок управления
стеклоподъемниками, запуском двигателя и т.д.
Закрепите проводку изоляционной лентой, при этом желательно
максимально обеспечить маскировку проводки
Установите предохранители в свои гнезда.
Запрограммируйте систему в соответствии с пожеланиями владельца
автомобиля, используя руководство по программированию системы.
При подключении к базовому блоку внешних реле
запрещается использовать защитные диоды. Они уже
предусмотрены схемотехникой базового блока.

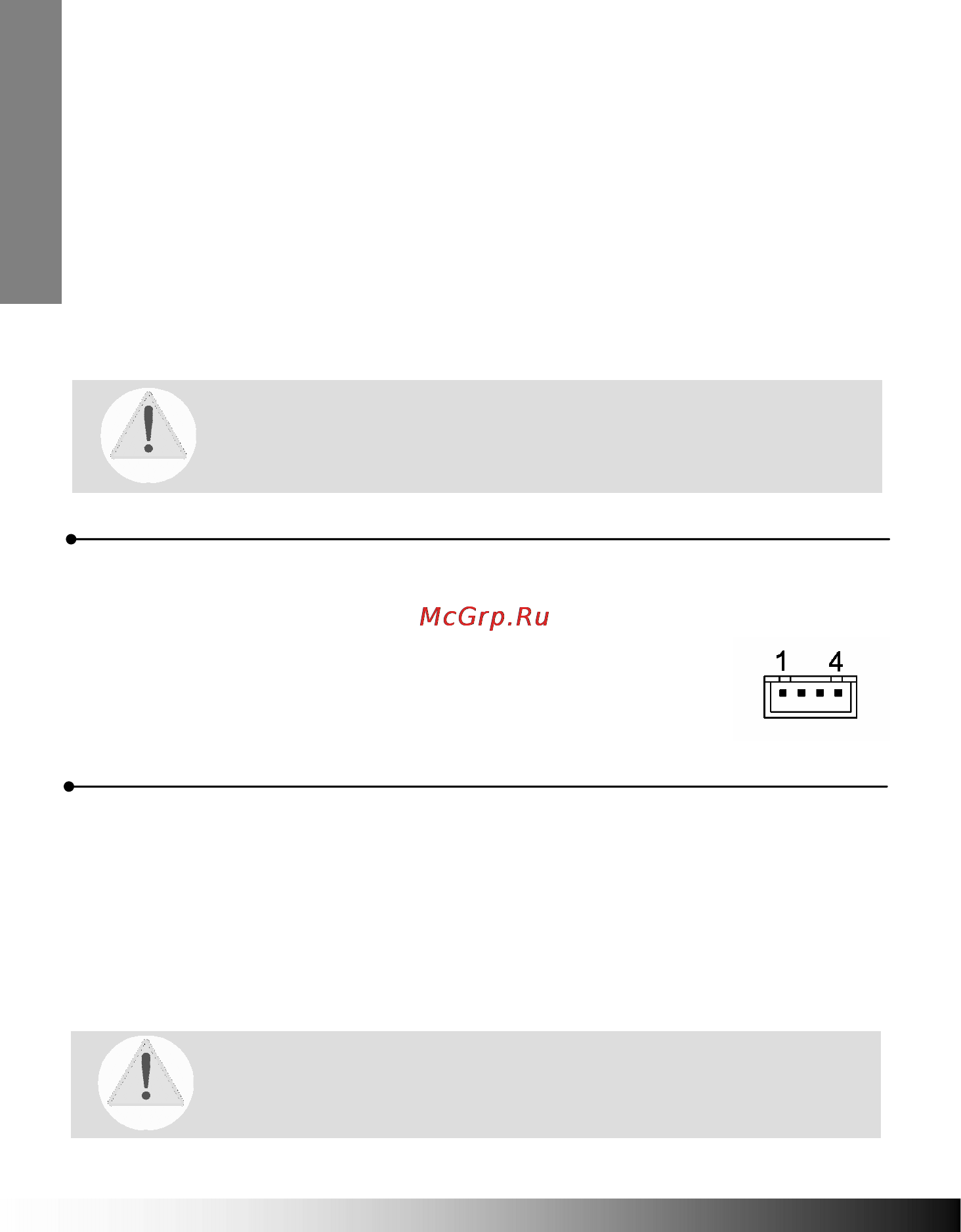

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО ДАТЧИКА (ОБЪЕМА)
Четырехконтактный разъем служит для подключения дополнительного
двухуровневого датчика (объема). Функциональное назначение контактов
разъема X6-1 блока управления приведено ниже:
1 – сигнальный вход тревожного уровня (-);
2 – сигнальный вход предупредительного уровня(-);
3 – общий 0В;
4 – питание датчика +12В.
ПОДКЛЮЧЕНИЕ ЗАМКОВ ДВЕРЕЙ
Система позволяет управлять дверными замками различных типов, с
разной длительностью и типом управляющего сигнала. Предусмотрены
следующие типы сигнала и длительности, которые выставляются при
программировании системы. Раздел «программирование системы», уровень 7:
Одинарные сигналы для открытия и закрытия (программируется раздельно)
Двойные сигналы для открытия и закрытия (программируется раздельно)
Длительность сигналов открытия и закрытия для электрических замков -
0,8 сек. Длительность сигналов открытия и закрытия для пневматических
замков - 5 сек.
Неверно установленная длительность сигнала управления
центральным замком может привести к выходу из строя
элементов или частей его схемы.
На рис. 2…10 приводятся различные примеры схем подключения дверных
замков автомобилей.
