Sony HT-SL40 [11/44] Подключение акустичесих систем
![Sony HT-SL40 [11/44] Подключение акустичесих систем](/views2/1011868/page11/bgb.png)
Подключение и настройка акустических систем
11
RU
HT-SL55 4-247-583-82(1) RU

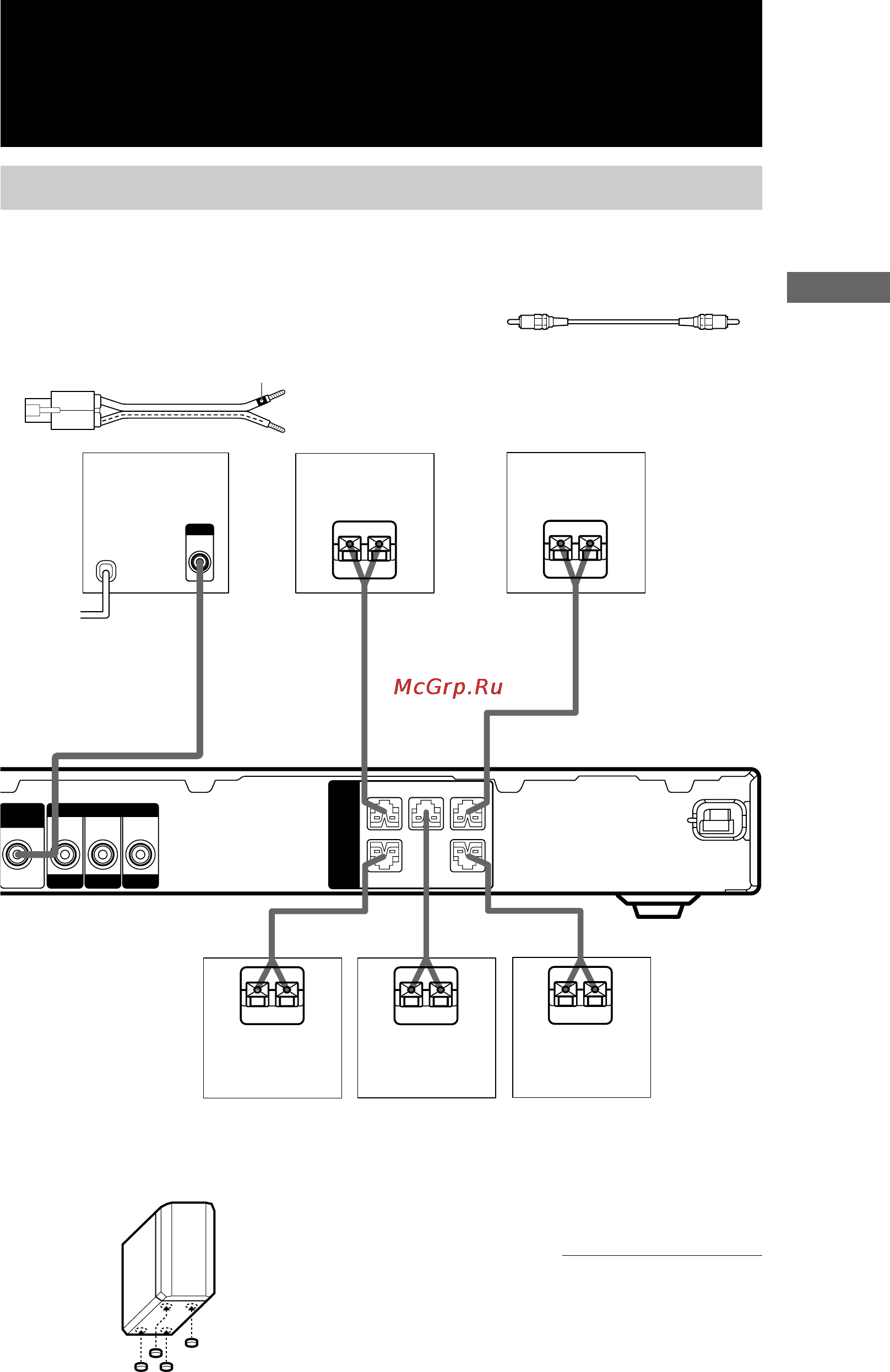

Подключение акустичесих систем
Перед подключением громкоговорителей надо убедиться в отключении питания аппарата.
Необходимые кабели
A Акустические кабели (в комплекте)
Цветы соединителя и трубки акустического
кабеля должны соответствовать цветам
соединяемых выводов динамиков.
Подключение и настройка акустических систем
Активный
сабвуфер
Фронтальная
колонка
(правая)
Фронтальная
колонка
(левая)
Колонка
окружающего
звучания
(правая)
Колонка
окружающего
звучания
(левая)
Громкоговоритель
центрального
канала
B Монофонический аудиокабель
(в комплекте)
Черный
К розетке сети
(Выключатель питания
(POWER) следует
поставить в положение
“Выключено” перед
подключением силового
шнура.)
SUB
WOOFER
FRONT R
– + – + – +
CENTER FRONT L
+ –+ –
SURR R SURR L
IMPEDANCE USE 8–16
Ω
SPEAKERS
OUT
ININ
DVD
VIDEO
VIDEO
OUT
MONITOR
A
A
Ee
Ee
A
E
e
A
E
e
B
A
E
e
INPUT
b
Совет
Для предотвращения вибрации или
перемещения громкоговорителей во время
прослушивания прикрепите прилагаемые
ножки к основанию громкоговорителей.
(+)
(–)
Ц
в
е
тная изоляция
+
–
Примечание
Наклейте цветные этикетки на задние
панели громкоговорителей так, чтобы легко
идентифицировать громкоговорители,
подлежащие подключению.
Продолжение следует
