Alan 78 PLUS [5/8] Установка радиостанции

11. Разъем ЕХТ

Предназначен для подключения внешнего динамика. Желательно использовать

динамики модели ALAN AU 30.

12. Кабель питания (Uп = 13,8 V DC)

13. Разъем S. METER

Предназначен для подключения внешнего S-метра (магнитоэлектрической

головки с высоким сопротивлением).

14. Разъем ANTENNA

Предназначен для подключения антенны с КСВ не более 2.

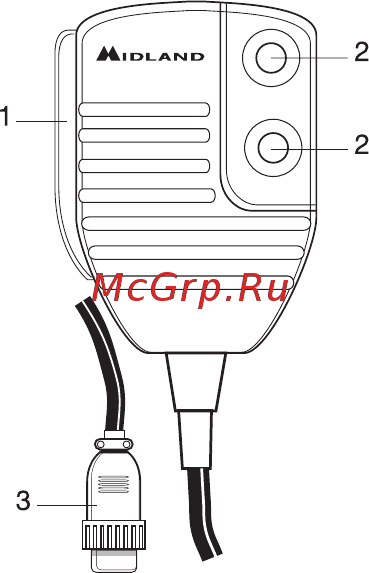

МИКРОФОН

1. Кнопка PTT: нажмите, чтобы начать передачу сигнала

2. Кнопки UP/DOWN: для переключения каналов

3. 6-штырьковый разъем микрофона

УСТАНОВКА РАДИОСТАНЦИИ

При установке радиостанции в кабине автомобиля следует

учитывать в первую очередь безопасность и удобство

пользователя. Все средства управления должны быть

расположены таким образом, чтобы не мешать водителю

осуществлять действия, необходимые для безопасного

управления транспортным средством. Установка

радиостанции осуществляется с помощью опорной скобы,

поставляемой в комплекте или с помощью скользящей

скобы.

Плотно затяните фиксирующие болты. Фиксирующая скоба должна плотно прилегать к

металлическим частям радиостанции.

ЭЛЕКТРОСНАБЖЕНИЕ

Удостоверьтесь, что радиостанция выключена. При подключении к источнику питания с

постоянным напряжением очень важно соблюдать полярность:

Красный = положительный полюс (+)

Черный = отрицательный полюс (-)

Этими же цветами отмечены полюса на аккумуляторе и на блоке предохранителей

в машине. Удостоверьтесь, что кабельный наконечник правильно подключен к

аккумулятору.
