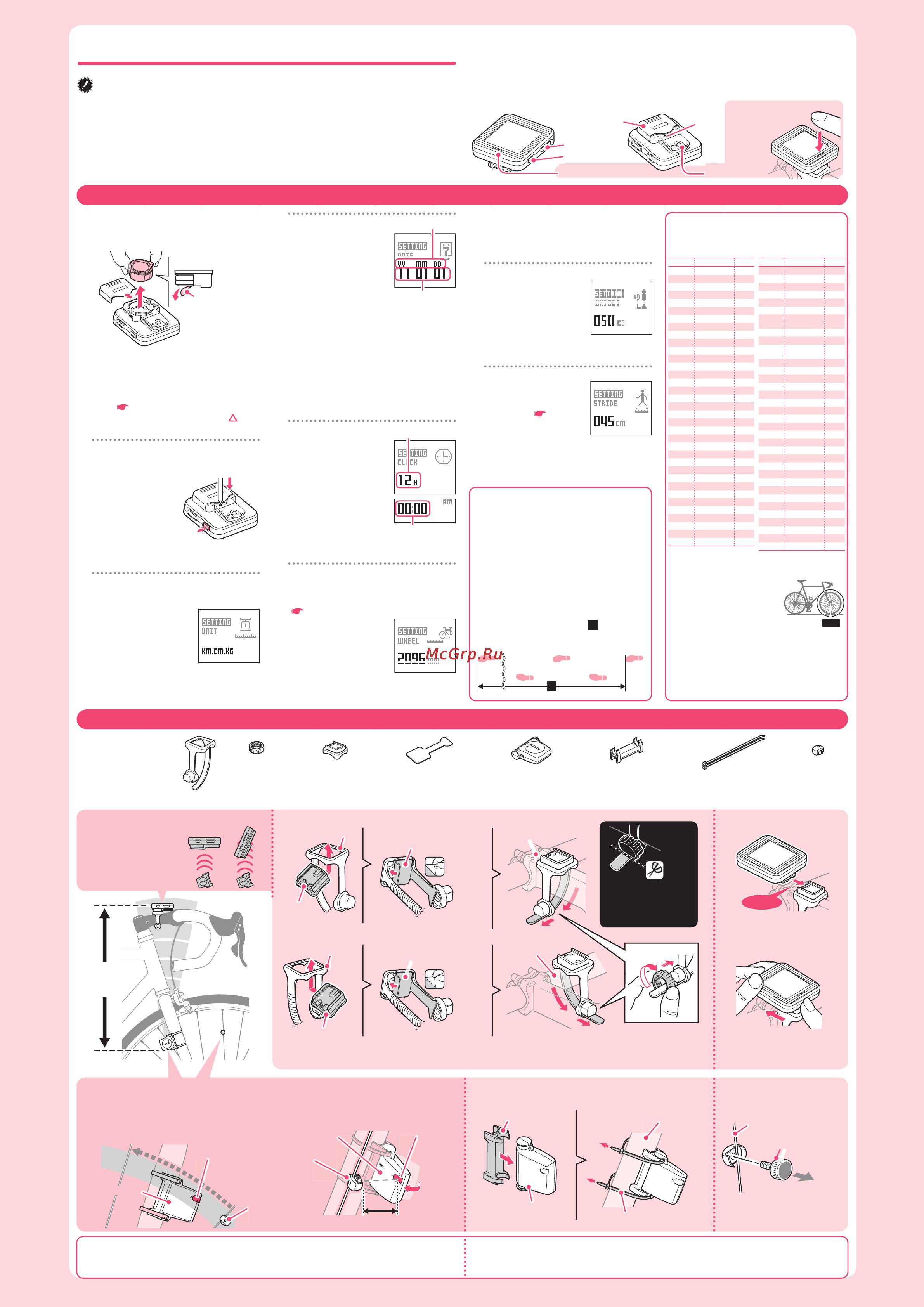

Cat Eye FIT (CC-PD100W) Инструкция по эксплуатации онлайн

Cat Eye FIT (CC-PD100W) Инструкция по эксплуатации онлайн
Как измерить периметр колеса (L)
Для обеспечения наиболее точных измерений сделайте
следующее. Давление в шинах должно быть
нормальным. Поверните колесо так, чтобы
ниппель находился в нижней части колеса.
Отметьте это точку на полу и прокатите
велосипед так, чтобы колесо проделало
расстояние, равное одному обороту колеса, т.е. ниппель
должен находиться снова в нижней части колеса. Снова
отметьте точку расположения ниппеля и измерьте расстояние
между двумя точками в миллиметрах. Этот показатель и будет
являться периметром колеса в мм.
* Обычно размер покрышек и ETRTO указан на торце покрышек.
На нашем веб-сайте можно ознакомиться с подробными инструкциями и учебными
видеоматериалами, а также загрузить руководство пользователя. (www.cateye.com)
Перед эксплуатацией велокомпьютера полностьюпрочтите настоящее руководство
и сохраните егодля дальнейшего использования.
.
Условия установки
Задняя панель ком-•
пьютера должна
быть обращена к дат-
чику
1
Выньте изоляционный ярлык
Снимите крышку батарейки и придержите
фиксатор батареек, чтобы вытащить
батарейки.
Фиксатор батареек поднимается при извле-
чении ярлыка. Выньте изоляционный ярлык
под батарейками.
Выньте батарейки и вставьте их правиль-*
но. (
Вставьте фиксатор батареек с*
значком
по напралению к передней стороне
2
Нажмите AC кнопку, пока нажата и
удерживается кнопка
MENU
(операция обнуления)
Убедитесь, что
дисплей включился
на 5 секунд.
Нажмите и удерживайте кнопку *
MENU
в течение 3 секунд, когда отпустили кно-
AC
3
Выберите единицы измерения
(скорость, длину шага и вес)
Когда нажата кнопка
1.
MODE
“
разятся KM, CM, KG или
MILE, INCH, LB для вы-
бора единиц.
Выберите единицы измерения и 2.
нажмите кнопку MENU .
4
Установка даты
Нажмите кнопку 1.
MODE,
замигают YY/MM/DD
(Год, Месяц, День)
Выберите то, что необ-
ходимо.
Нажмите и удерживайте
2.
MODE
кнопку , появятся опции для выбора.
Замигает цифра “11” (год).
При нажатии кнопки можно менять
значение, а чтобы настроить данные, наж-
3.
MODE
мите и удерживайте кнопку. Настройте
месяц и день по той же схеме.
Нажмите
4. MENU, чтобы настроить часы.
При неправильной настройке появится ERROR*
5
Установка часов
Чтобы переключить фор
мат 12ч и 24ч, а так же
занчения часов и ми-
нут, выполните про-
цедуру, как описано в
4. Нажмите
пункте
MENU
чтобы ввести данные
периметра колеса.
При формате часов 12H, выберите*
AM
(до полудня) или PM (после полудня)
6
Ввод периметра колеса.
Введите периметр колеса вашего вело-
сипеда (расстояние за один поворот)в мм.
(
компьютера
пку
на дисплее от-
См. таблицу периметра колес)
Нажмите
1.
MODE,
чтобы
ввести данные, нажмите
и удерживайте, чтобы
перейти к следующей
цифре. Вводить можно
по одной цифре до 4-хзначного числа
так же, как описано выше.
Нажмите 2. MENU , чтобы ввести данные о
весе “Enter the weight”.
При ошибочном вводе данных на дисп-
лее появится ”ERROR”.
*
7
Введите вес
Введите свой вес в фор-
мате, как описано в пун-
кте 3 (KG или LB).
Повторите процедуру,
как указана в п.
6
Нажмите MENU ,чтобы настроить ша-
гометр “Enter the stride”.
8
Настройка шагометра
Введите длину шага в
выбранном формате
(CM илиINCH) (
Как из-
мерить шаг).
Повторите процедуру, как
указано в пункте
6
.
Нажмите MENU , чтобы подвердить настрой-
ки. Теперь компьютер готов к эксплуатации.
AC
MENU
SENSOR ZONE
SENSOR ZONE
SENSOR ZONE
SENSOR ZONE
5 mm5 mm
Пластмассовые стяжки
(x 2)
Зона датчика
Датчик
скорости
Дачик
скорости
Зона датчика
Магнит
Магнит
Максим.
70 см
ДА!
Затяните
надежно
Пластмассовые стяжки
Зона датчика
скорости
При установке крепежа на руль
Установите крепеж на вносе или руле
и вставьте компьютер
Комплекатция
Демонтаж/установка ком-
пьютера
Установите датчик скорости Установите магнит:
магнит
на колесо можно установить в лю-
бом месте на спице с соблюдением
указанных выше условий установки.
Чтобы обеспечить хорошую передачу сигнала, убедитесь, что задняя панель компьютера обращена кдатчику скорости.
*
При установке крепежа на руль или вынос с трубой большего диаметра используйте пластмассовую стяжку, которая не входит
в комплект и приобретается дополнительно.
*
Щелчок
Удерживая велокомпьютер
рукой, нажмите на него слег-
ка вперед и вверх
Установите надежно: должен
прозвучать щелчок
Отрезать
ВНИМАНИЕ: во избежа-
ние травм и порезов при
необходимости закруг-
лите острый край
ETRTO
Размер покрышек
L (mm)
47-203 12x1.75 935
54-203 12x1.95 940
40-254 14x1.50 1020
47-254 14x1.75 1055
40-305 16x1.50 1185
47-305 16x1.75 1195
54-305 16x2.00 1245
28-349 16x1-1/8 1290
37-349 16x1-3/8 1300
32-369 17x1-1/4 (369) 1340
40-355 18x1.50 1340
47-355 18x1.75 1350
32-406 20x1.25 1450
35-406 20x1.35 1460
40-406 20x1.50 1490
47-406 20x1.75 1515
50-406 20x1.95 1565
28-451 20x1-1/8 1545
37-451 20x1-3/8 1615
37-501 22x1-3/8 1770
40-501 22x1-1/2 1785
47-507 24x1.75 1890
50-507 24x2.00 1925
54-507 24x2.125 1965
25-520 24x1(520) 1753
24x3/4 Tubuler 1785
28-540 24x1-1/8 1795
32-540 24x1-1/4 1905
25-559 26x1(559) 1913
32-559 26x1.25 1950
37-559 26x1.40 2005
40-559 26x1.50 2010
47-559 26x1.75 2023
50-559 26x1.95 2050
54-559 26x2.10 2068
Подготовка компьютера(Обнулите данные, как описано ниже, при первом использовании компьютера или для сброса до заводских установок).
Как установить устройство на велосипед
Названия элементов
Крепеж
Крепеж
Датчик скорости
Резиновая прокладка
датчика
Резиновая прокладка для
крепежа
Резиновая прокладка для
крепежа
Снимите
подложку
Снимите
подложку
Фиксатор крепежа
Фиксатор
крепежа
Руль
Dial
Установите датчик на
внешнюю сторону
вилкуи, как
можно выше
Спица
Магнит
Режим настройки даты
Дисплей форматов часов
Hour/ Minute
Часы/ Минуты
YY/MM/DD
Фиксатор крепежа
Крепеж
дисковый
регулятор
Датчик
Магнит
Резиновая проклад-
ка для крепежа
Резиновая про-
кладка датчика
AC
MODE
MODE
MENU
Зона зажима
Крышка
бата-
рейки
Расстояние межд датчиком скорости и •
магнитом должно быть 5 мм или менее.
После утсановки датчика скорости проверьте, что скорость отображается при враще-
нии переднего колеса, при этом компьютер должен быть установлен на крепеж. Если
скорость не отображается, то проверьте положение магнита и датчика скорости.
ВНИМАНИЕ:
Компьютер в велорежиме измеряет скорость только тогда, когда установлен на
крепеже.
НЕТ!
Этот компьютер может использоваться для измерения скорости и дистанции, как только будет
установлен на велосипед, а также шагомер для измеренияas затраченных калорий и количества
шагов в течение дня, если компьютер всегда с Вами. Прежде прочтите «Подготовка компьютера»
и «Установка компьютера на велосипед».
Периметр колеса
Обычно размер покрышки указан на*
боковой стороне.
ETRTO
Размер покрышек
L (mm)
57-559 26x2.125 2070
58-559 26x2.35 2083
75-559 26x3.00 2170
28-590 26x1-1/8 1970
37-590 26x1-3/8 2068
37-584 26x1-1/2 2100
650C Tubuler
26x7/8
1920
20-571 650x20C 1938
23-571 650x23C 1944
25-571
650x25C
26x1(571)
1952
40-590 650x38A 2125
40-584 650x38B 2105
25-630 27x1(630) 2145
28-630 27x1-1/8 2155
32-630 27x1-1/4 2161
37-630 27x1-3/8 2169
18-622 700x18C 2070
19-622 700x19C 2080
20-622 700x20C 2086
23-622 700x23C 2096
25-622 700x25C 2105
28-622 700x28C 2136
30-622 700x30C 2146
32-622 700x32C 2155
700C Tubuler 2130
35-622 700x35C 2168
38-622 700x38C 2180
40-622 700x40C 2200
42-622 700x42C 2224
44-622 700x44C 2235
45-622 700x45C 2242
47-622 700x47C 2268
54-622 29x2.1 2288
60-622 29x2.3 2326
L mm
При установке крепежа на выносе
Установите магнит на переднем колесе, а датчик на вилке или пере
Как измерить шаг
Шаг - это расстояние между больши-
ми пальцами ног. Отметьте точку опоры
при начале движения и после прохожде-
10 шагов. Затем замерьте дистанцию
между ними.
При быстрой ходьбе шаги становятся *
быстрее. Измеряте шаги при нормальном
темпе ходьбы. Чтобы получить среднюю
шага, разделите расстояние на 10 (кол-во
шагов).
Расстояние
A
/
10 (кол-во шагов) = длина шага
13
210
A
Условия установки
Расстояние между датчиком и компюте-•
ром дожно быть менее 70 см.
Магнит и датчик должны находится на
одинаковом расстоянии от оси вращения
колеса.
•
Click
Когда компьютер
утсановлен на
крепеже
Отсек Батареек
Изоляционный
ярлык
CATEYE FIT
CC-PD100W РУС
Это устройство удовлетворяет требованиям 15 статье Постановления Федеральной Ко-
миссии Связи (США). Работа устройства характеризуется двумя условиями: 1. Устройство
не вызвыает помех, 2. Устройства может принимать помехи, которые могут вызывать
сбой работы. Модификация: Все модификации, произведенные пользователем самостоя-
тельно, лишают владельц легального использования устройства и гарантии.
Замените батарейки)
