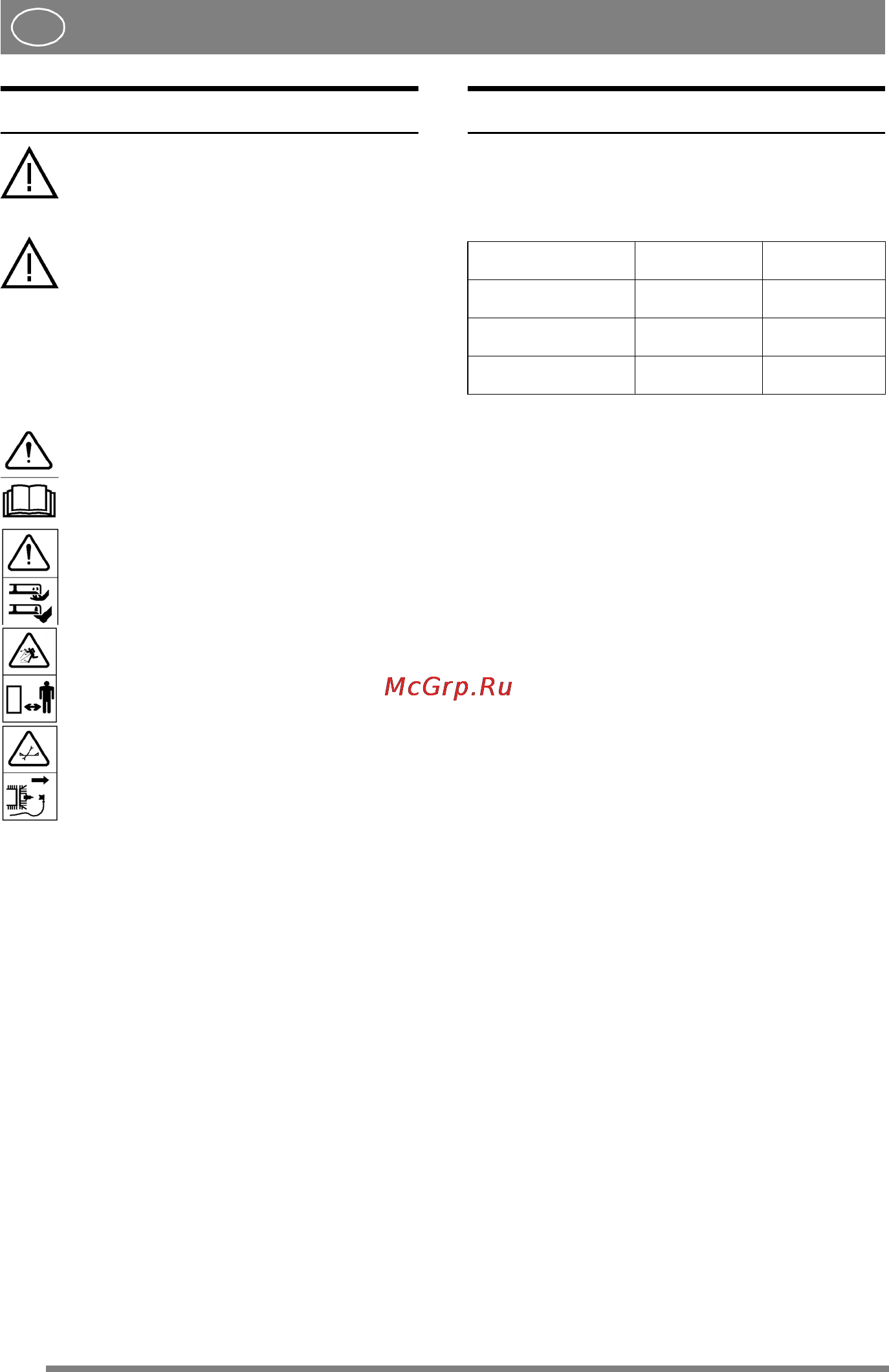

10
SUOMI
FI
1 YLEISTÄ
Tämä kuvake tarkoittaa VAROITUS-
TA. Ohjeita on noudatettava tarkasti
henkilö- ja/tai omaisuusvahinkojen
välttämiseksi.
Tutustu huolellisesti ennen koneen
käyttöä tähän käyttöohjeeseen sekä ko-
neen turvaohjeisiin.
1.1 SYMBOLIT
Koneeseen on kiinnitetty seuraavat symbolit, joi-
den tarkoitus on muistuttaa käyttäjää käytön edel-
lyttämästä varovaisuudesta ja tarkkaavaisuudesta.
Symbolien merkitykset:
Var oitu s!
Lue käyttöopas ja turvallisuusohjeet en-
nen laitteen käyttöä.
Var oitu s!
Älä työnnä kättä tai jalkaa kotelon alle ko-
neen käydessä.
Var oitu s!
Varo uloslentäviä esineitä. Pidä sivulliset
kaukana.
Var oitu s!
Irrota sytytystulpan johto sytytystulpasta
ennen korjaustöiden aloitusta.
1.2 VIITTEET
1.2.1 Kuvat
Tämän käyttöohjeen kuvat on numeroitu luvuin 1,
2, 3 jne.
Kuvissa olevat osat on merkitty kirjaimin A, B, C
jne.
Viittaus osaan E kuvassa 5 merkitään ”5:E”.
1.2.2 Otsikot
Tämän käyttöohjeen otsikot on numeroitu alla ole-
van esimerkin mukaan.
”2.3.2” on luvun ”2.3” alaotsikko ja kuuluu tähän
lukuun.
Otsikoihin viitataan yleensä vain otsikon numerol-
la, esim. ”katso 2.3.2”.
2 KUVAUS
2.1 YLEISTÄ
Leikkuulaite on tarkoitettu seuraavassa taulukossa
lueteltuihin Stiga-ajoleikkureihin.
Leikkuulaitteesta on saatavana seuraavat mallit:
• käsikäyttöisellä leikkuukorkeuden säädöllä va-
rustettu malli
• sähköisellä leikkuukorkeuden säädöllä varus-
tettu malli.
2.2 SÄÄTIMET
2.2.1 Leikkuukorkeuden säätö
Leikkuukorkeus voidaan säätää 25–85 mm:iin.
Sähköinen leikkuukorkeuden säätö
Leikkuukorkeus säädetään portaattomasti konees-
sa olevalla katkaisimella.
Käsikäyttöinen leikkuukorkeuden säätö
Leikkuukorkeus säädetään portaittain vivulla. Kat-
so kuva 2.
2.2.2 Kallistus eteenpäin
Leikkuulaitteen takaosaa voidaan nostaa 12 mm
siirtämällä molemmat sokat perusasennon alapuo-
lella olevaan aukkoon. Katso kuva 2.
2.2.3 Takaripustus
Leikkuulaitteen takaosa on lukittu kuvassa 2 esite-
tyillä sokilla.
2.2.4 Ripustus työlaitenostimeen
Leikkuulaite on ripustettu työlaitenostimeen ket-
julla ja jousihaoilla.
Toisen jousihaan avulla leikkuulaite asetetaan
työasentoon. Tämä jousihaka voidaan siirtää ketju-
lenkkeihin nostovoiman säätämiseksi. Katso kuva
10.
Toinen jousihaka on puolestaan tarkoitettu pesu-
asennon asettamiseen.
Leikkuulaite Villa/Ready Park
85 Combi X
95 Combi X X
105 Combi X X
