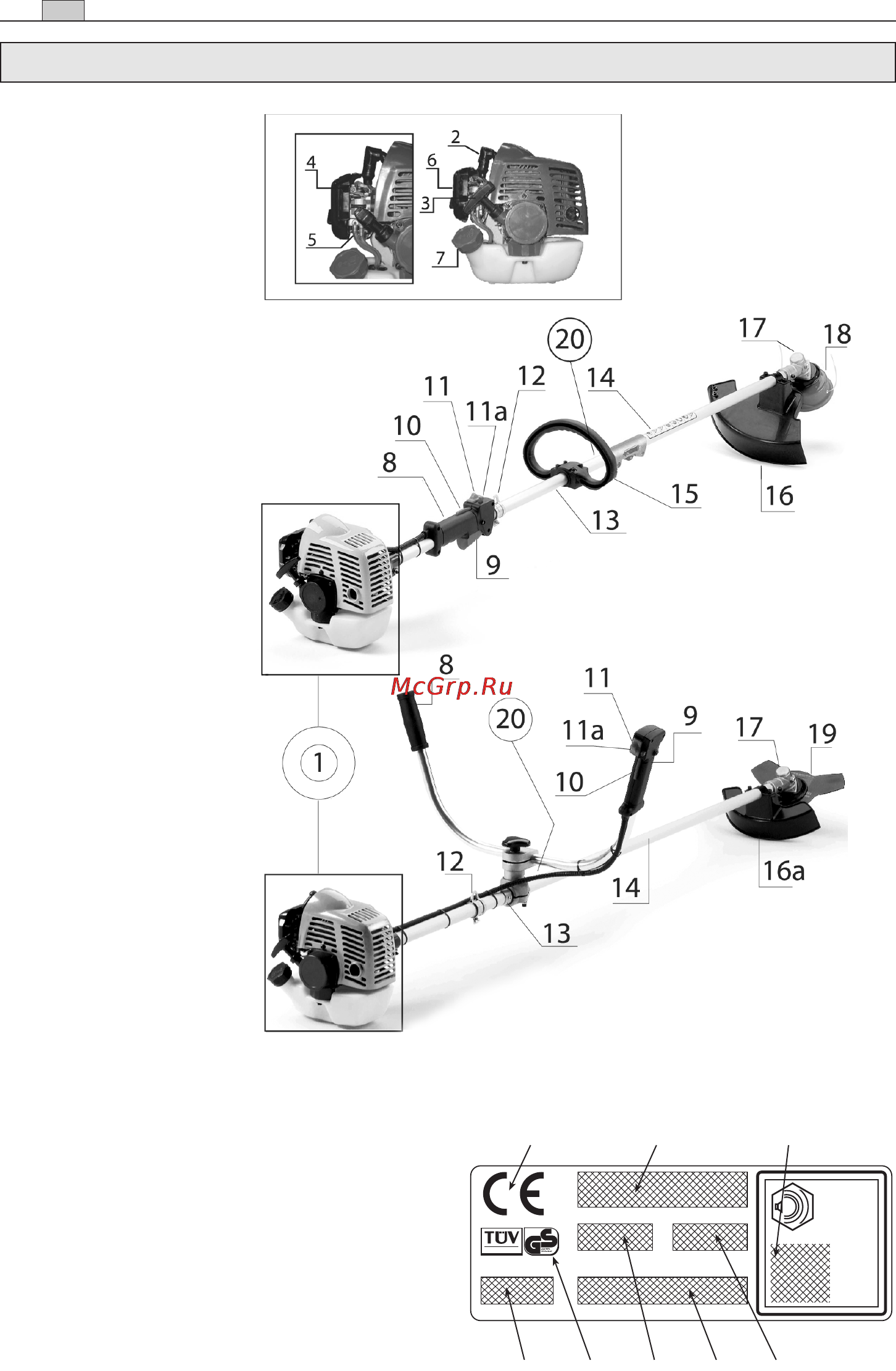

198 IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE
1) Motor
2) Tennplugg
3) Starthåndtak
4) Luftspak
5) Primer
6) Luftfilter
7) Lokk på drivstofftank
8) Håndtak bak
9) Gasspak
10) Sikkerhetsspak
11) START/STOPP bryter
11a) Spak til blokkering
av gassen
12) Skulderremmens fes-
tepunkt
13) Sikkerhetsa-vstands-
stykke
14) Drivaksel
15) Håndtak fremme
16) Fremre beskyttelse
17) Spole med tannhjul
18) Trådspole med nylon-
tråd
19) Klippeskive
20) Merkeplate
IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE
MERKEPLATE
1) CE-merke i overensstemmelse med direkti-
vet 98/37/EF
2) Produsentens navn og adresse
3) Lydeffektnivå LWA i henhold til direktivet
2000/14/EF
4) Produsentens referansemodell
5) Redskapets modell
6) Redskapets serienummer
7) Sertifiseringsmerke
11) Byggeår
1
L
WA
dB
PRODUCT SERVICE
2
6 4
57
11
3
