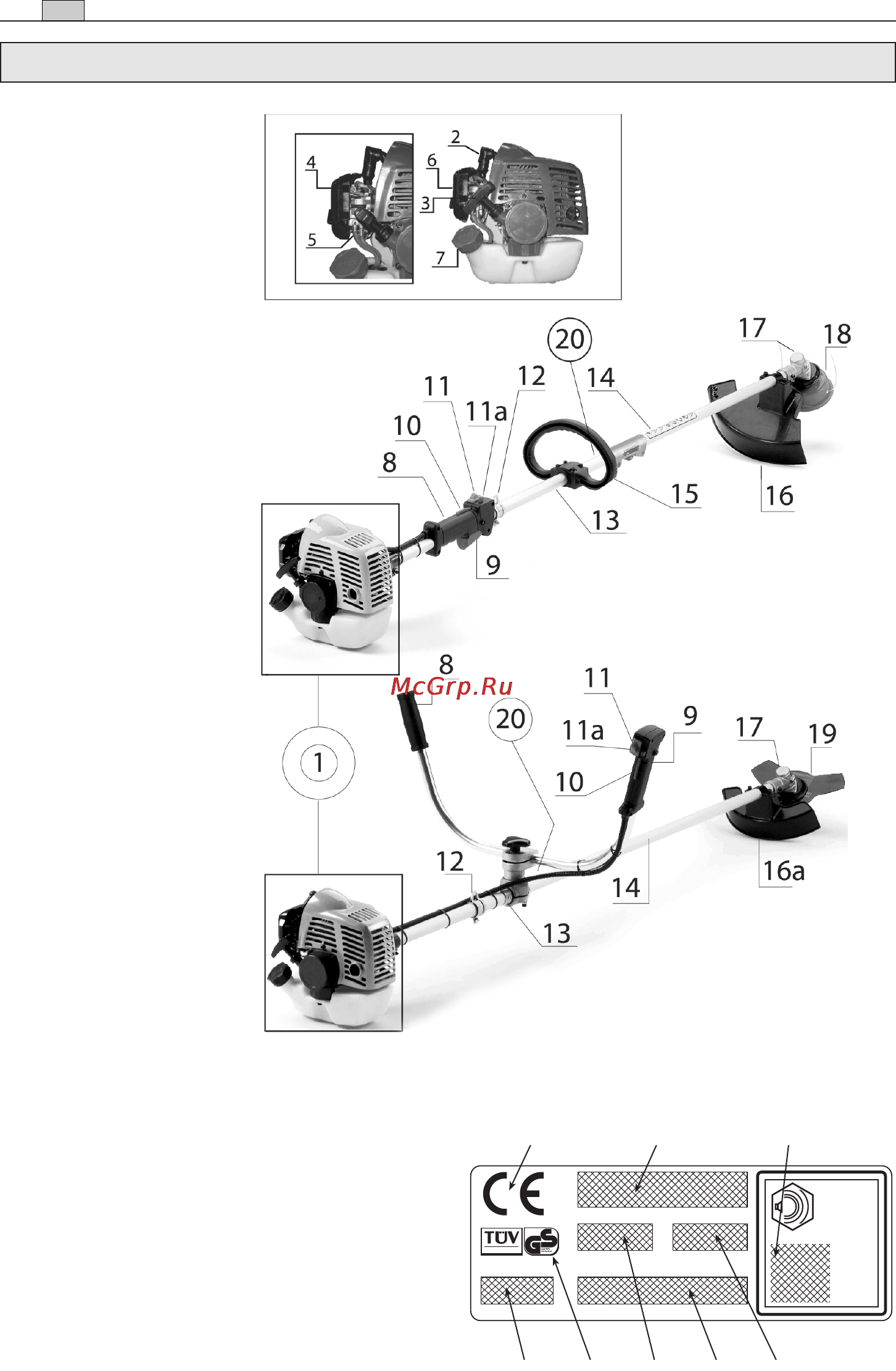

54 KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
DE
1) Motor
2) Zündkerze
3) Anwerfgriff
4) Starter-Hebel
5) Zündung (Primer)
6) Luftfilter
7) Kraftstofftank-
verschluss
8) Hinterer Handgriff
9) Gashebel
10) Sicherheitshebel
11) START-/STOP-
SCHALTER
11a)Hebel zur Blockierung
des Gashebels
12) Tragöse
13) Sicherheitsabstand-
halter
14) Führungsstange
15) Vorderer Handgriff
16) Vorderschutz
17) Getriebekopf
18) Mähkopf mit
Nylonfaden
19) Dickichtmesser
20) Typenschild
KENNZEICHNUNG DER MASCHINE UND IHRER BAUTEILE
TYPENSCHILD
1) Konformitätszeichen gemäß Richtlinie
98/37/EG
2) Name und Anschrift des Herstellers
3) Geräuschemission LWA gemäß Richtlinie
2000/14/EG
4) Bezugsmodell des Herstellers
5) Maschinenmodell
6) Seriennummer der Maschine
7) Prüfzeichen des Prüfinstituts
11) Baujahr
1
L
WA
dB
PRODUCT SERVICE
2
6 4
57
11
3
