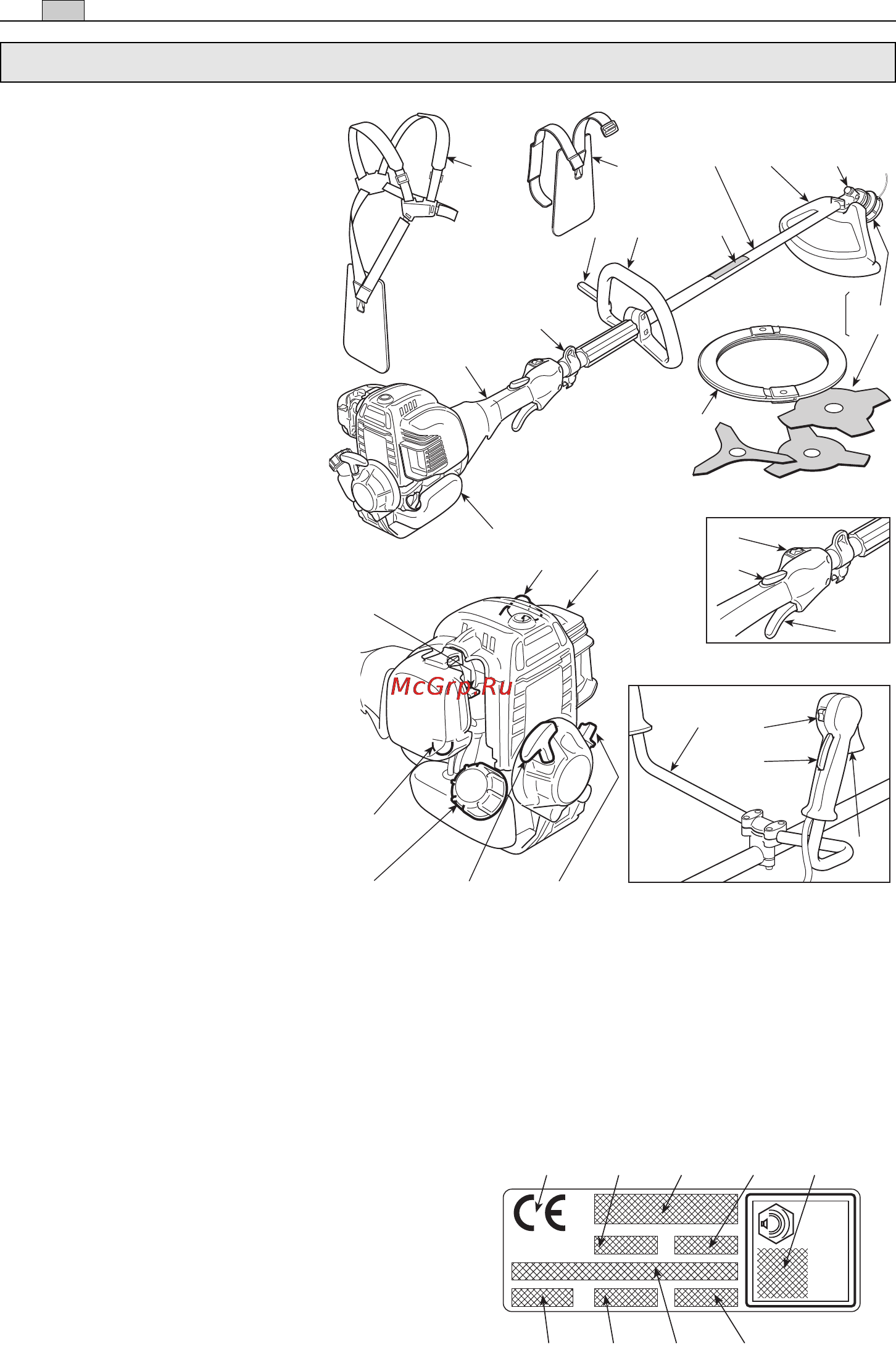

1ЮТ ИДЕНТИФИКАЦИЯ ОСНОВНЫХ ЧАСТЕЙ 1 ИДЕНТИФИКАЦИЯ ОСНОВНЫХ ЧАСТЕЙ ОСНОВНЫЕ ЧАСТИ 1 Моторный блок 2 Трансмиссионная трубка 3 Режущий узел а Нож с 3 или 4 остриями Ь Головка держатель нити 4 Защита режущего узла 5 Передняя рукоятка 6 Ограждение 7 Маховичок 8 Задняя рукоятка 9 Точка присоединения привязной системы 10 Табличка с данными 11 1тЬгаса1ига а с одним ремнем Ь с двойным ремнем 12 Угловая передача 13 Защита ножа для транспортировки 14 Свеча УСТРОЙСТВА УПРАВЛЕНИЯ И ЗАПРАВКИ 21 Выключатель двигателя 22 Устройство управления дросселем 23 Блокировка дросселя 24 Ручка пуска 25 Устройство управления обогатителем Starter если имеется 26 Управление заправочным устройством Primer если имеется 31 Пробка топливного бака 32 Пробка для масляного бака ТАБЛИЧКА С ДАННЫМИ 10 1 Маркировка соответствия по директиве 98 37 ЕС 2006 42 ЕС от 29 12 2009 10 2 Наименование и адрес изготовителя 10 3 Уровень звуковой мощности 1УУА согласно директиве 2000 14 ЕС 10 4 Справочная модель изготовителя 10 5 Модель машины 10 6 Заводской номер 10 7 Год изготовления 10 8 Код изделия 10 9 Номер эмиссии
