Samsung SCC-RC130E [10/15] Antes de la instalación

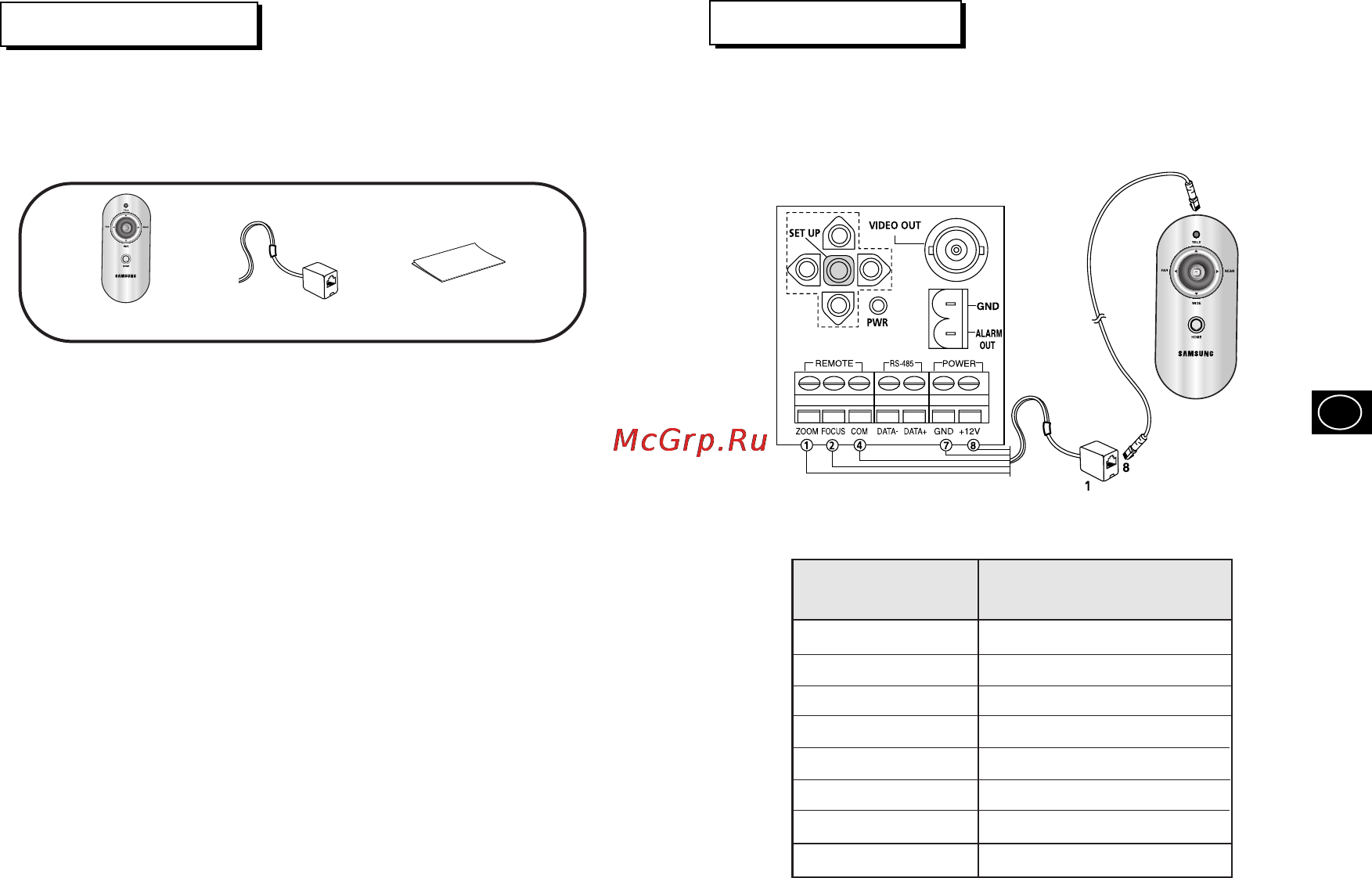

![Samsung SCC-RC130E [10/15] Antes de la instalación](/views2/1121519/page10/bga.png)
Es
Parte posterior de
SCC-C4XXX
SCC-RC130
Realice la conexión como se muestra abajo con el cable UTP recto
y un conector RJ-45
Compruebe el contenido del paquete.
Asegúrese de ver los siguientes elementos en el paquete al
desembalar SCC-RC130.
Precauciones
! Acople el controlador y el conector mediante un cable UTP
directo.
El controlador no funcionará si se conecta con un cable
cruzado.
@ Las funciones AF/Menu control/Home(Preset 0) Return
estarán disponibles posteriormente en SCC-C4XXX ROM VER
1.2.
Controlador
Conector
Manual del usuario
Diagrama de conexión
Antes de la instalación
Conector RJ-45
Puerto de conexión
de la cámara
1 (amarillo) ZOOM
2 (verde) Enfoque
3 No se usa
4 (blanco) COM
5 No se usa
6 No se usa
7 (negro) Tierra/CA 24 V
8 (rojo) CC12V/CA24V
