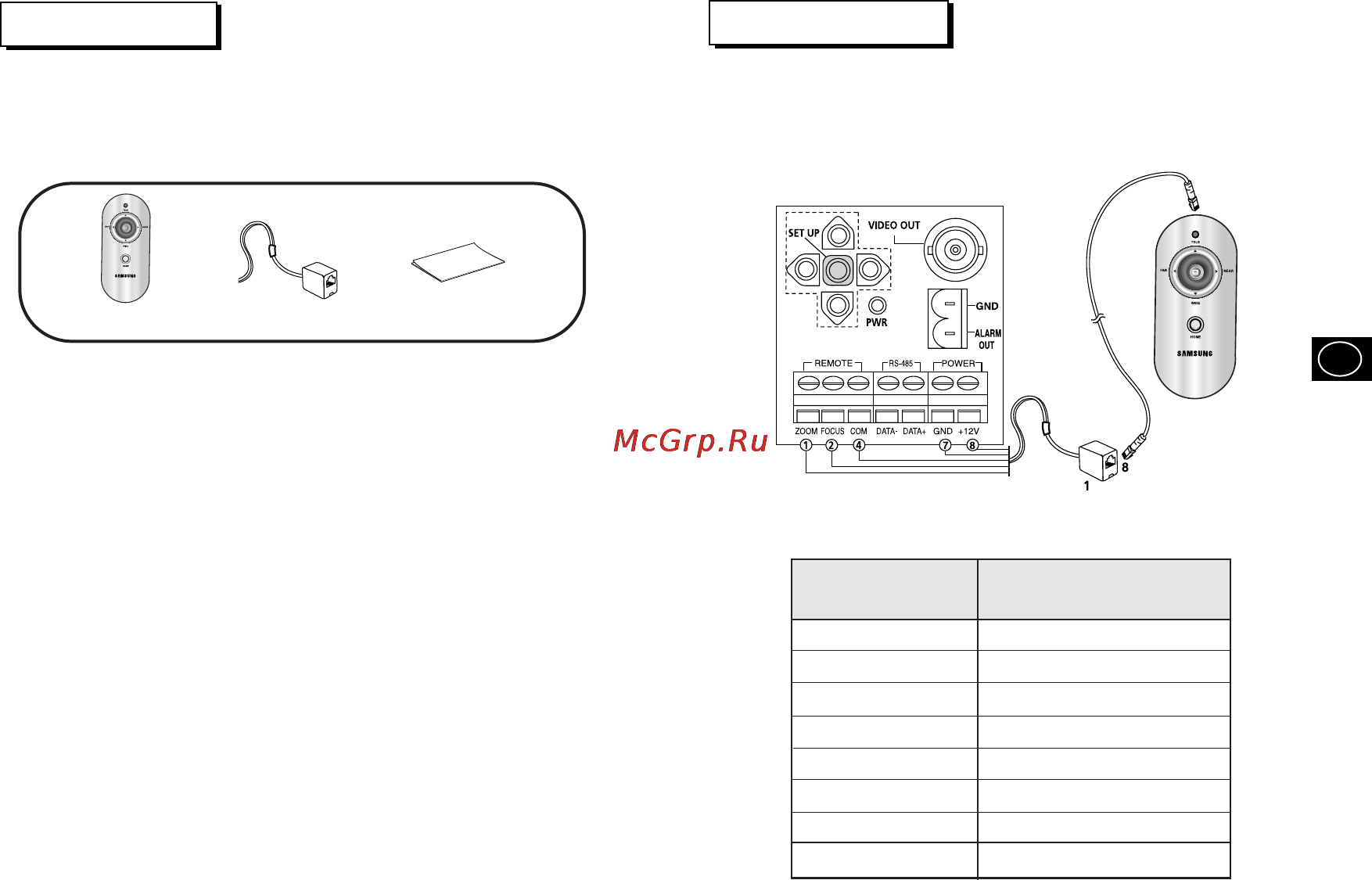

Avant l installation Schéma de câblage Vérifiez ce qui se trouve dans votre emballage Effectuez le branchement comme indiqué ci dessous en utilisant le Assurez vous d avoir tous les éléments suivants dans l emballage câble droit à paires torsadées non blindées avec un connecteur lorsque vous déballez le modèle SCC RC130 RJ 45 Précautions Assurez vous de brancher le contrôleur sur le connecteur à l aide du câble direct à paires torsadées non blindées Le contrôleur ne fonctionne pas si le branchement est effectué à l aide d un câble croisé Arrière de SCC C4 XXX AF Menu control Home Préréglage 0 Return seront disponibles plus tard avec SCC C4XXX ROM VER12 Port de branchement Prise RJ 45 de la caméra 1 Jaune ZOOM 2 Vert Mise au point 3 Non utilisé 4 Blanc COM 5 Non utilisé 6 Non utilisé 7 Noir TERRE CA24V 8 Rouge CC12V CA24V
