SCC-C4XX 후면

SCC-RC130

RJ-45 커넥터가 달린 스트레이트 UTP 케이블을 사용하여,

다음과 같이 연결합니다.

󳀏

포장 속 내용물 확인하기

SCC-RC130 제품의 포장을 풀었을 때 다음과 같이 물품이

모두 들어 있는지 반드시 확인합니다.

󳀏

주의사항

! 컨트롤러와 커넥터는 반드시 스트레이트(다이렉트) UTP케이

블을 사용하여 연결합니다.

크로스케이블 사용시에는 컨트롤러가 동작하지 않습니다.

@ AF/메뉴제어/Home(Preset 0) Return 기능은 SCC-C4XXX

ROM VER1.2이상에서만 지원합니다.

컨트롤러 커넥터

사용설명서

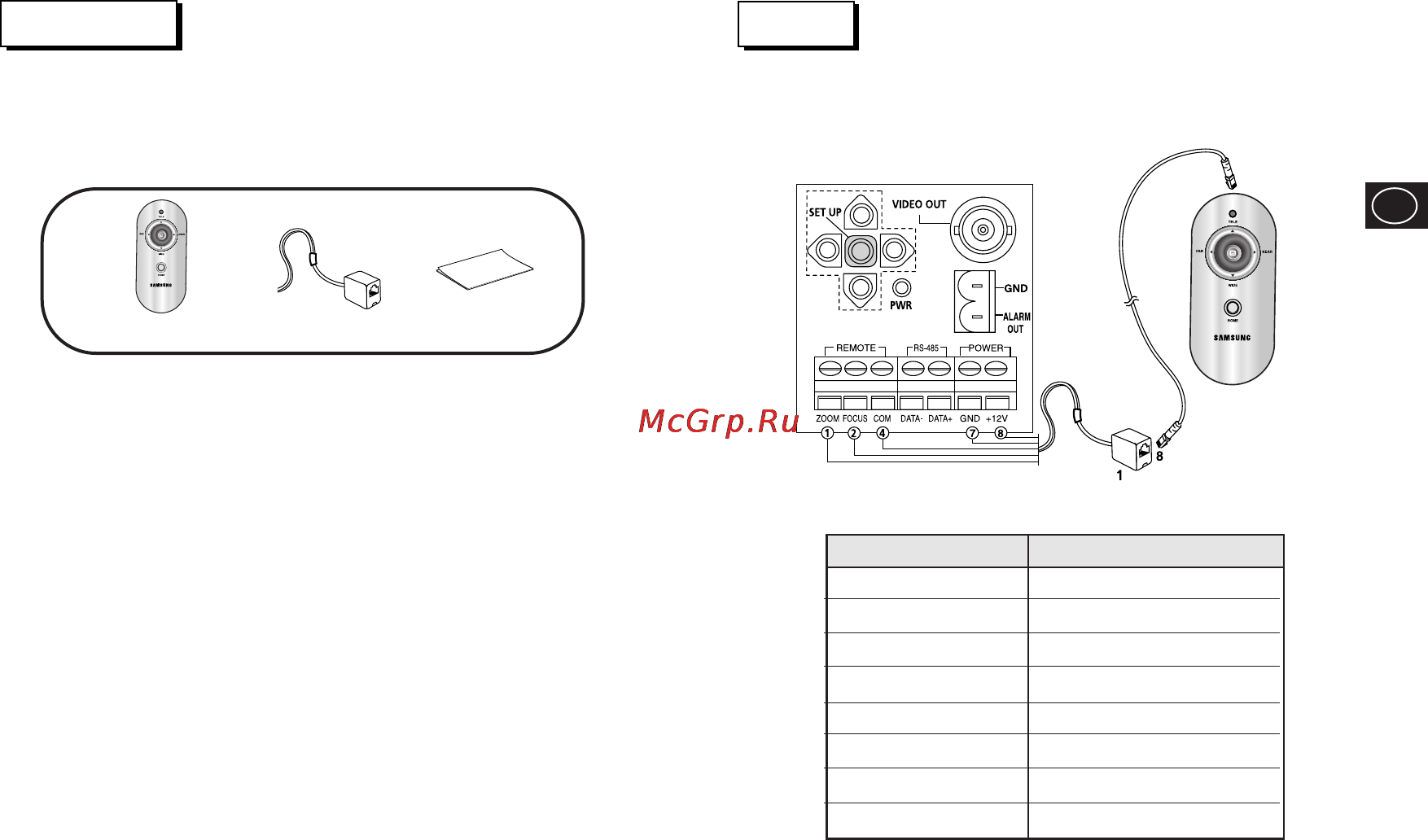

연결도

설치하기 전에

RJ-45 Jack 카메라 연결단자

1(노랑색) ZOOM

2 (초록색) FOCUS

3 사용안함

4 (흰색) COM

5 사용안함

6 사용안함

7 (검정색) GND/AC24V

8 (빨강색) DC12V/AC24V
