12
мотоцИкл Урал волк 2005-2006

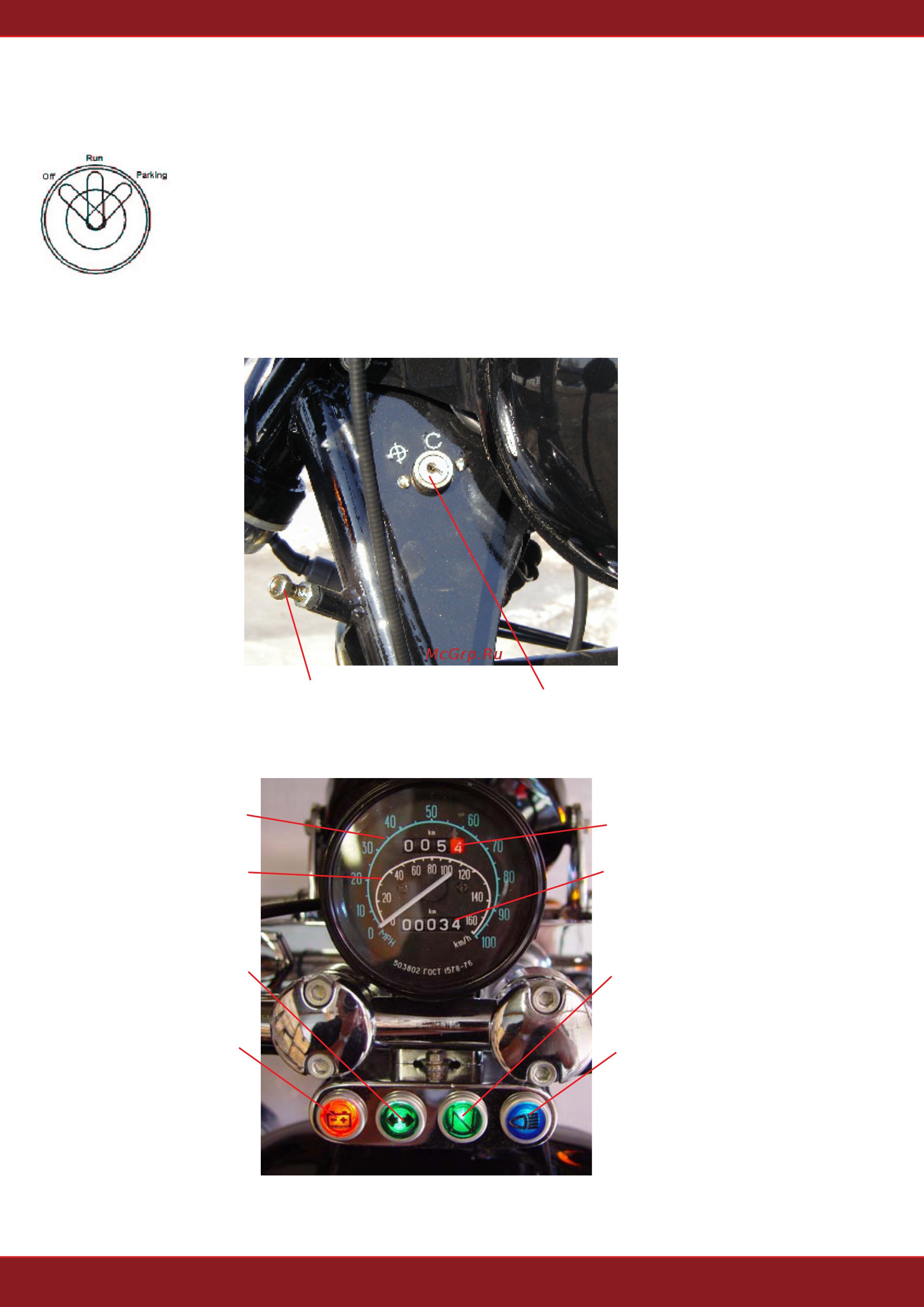

ЗамОк ЗажиГания
Имеет три фиксированных положения ключа. Положение и порядок переключения пока-
заны на рисунке
Off – Все потребители выключены
Run - Напряжение подается на все электросистемы
Parking – напряжение подаётся только на габаритные лампы в фаре и за-
днем фонаре
Примечание: ключ при положении Run из замка не извлекается,
положение Parking используется для парковки мотоцикла, когда
требуется обозначить его габаритными огнями.
Болт ограничителя руля
Замок зажигания
Шкала в милях
Шкала в километрах
Одометр
Общий пробег
Приборная панель
Индикатор указа-
теля поворотов
Индикатор раз-
рядки батареи
Индикатор
нейтрали
Индикатор
дальнего света
