Yamaha YZ85LW (2012) [24/80] Демпфирующее усилие отбоя

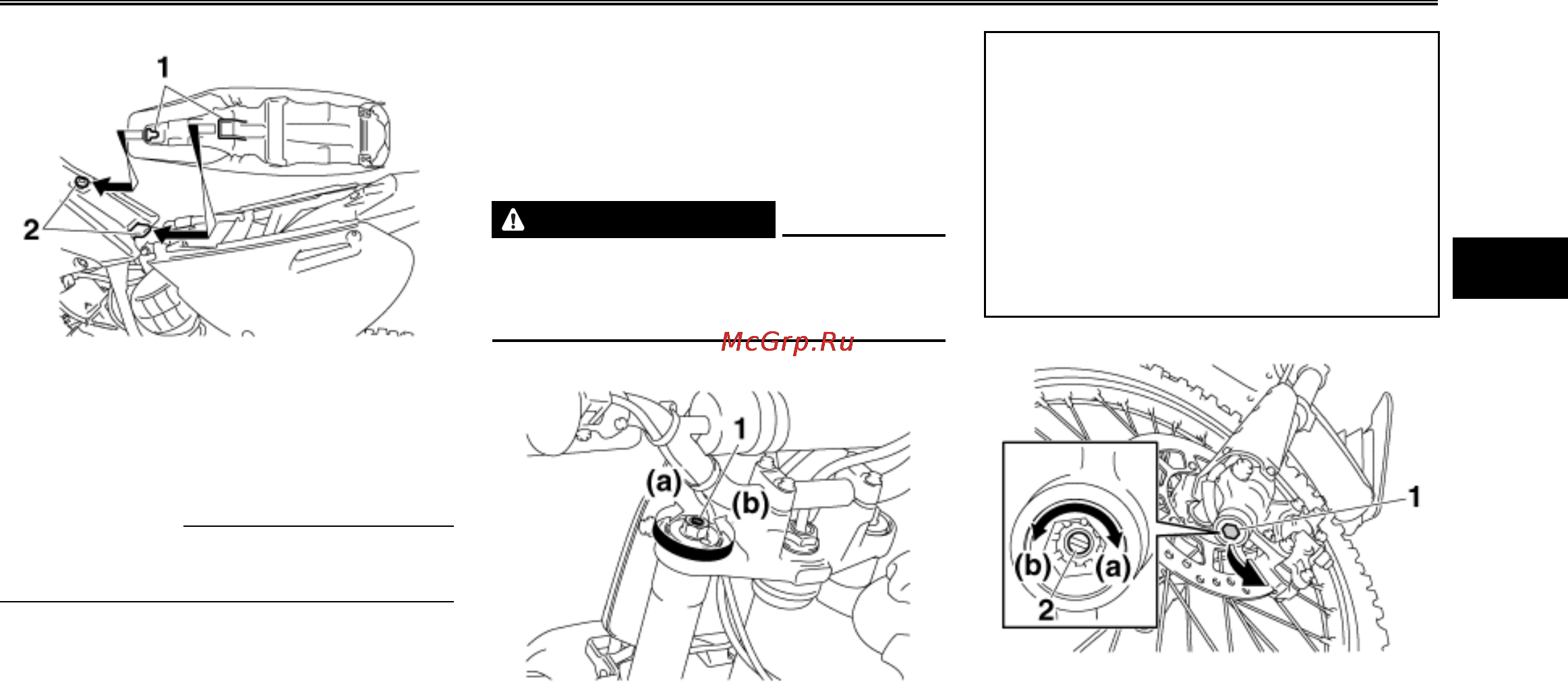

![Yamaha YZ85LW (2012) [24/80] Демпфирующее усилие отбоя](/views2/1121713/page24/bg18.png)
3-7
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3
1. Выступ
2. Держатель седла
2. Установите седло в исходное положе-
ние, а затем затяните болты.
ПРИМЕЧАНИЕ:
Перед началом движения убедитесь в
надёжном закреплении седла.
EAU41470
Регулировка передней вилки
Передняя вилка оснащена винтами регули-
ровки демпфирующего усилия отбоя и вин-
тами регулировки демпфирующего усилия
сжатия.
EWA10180
ПРЕДОСТЕРЕЖЕНИЕ
Всегда равномерно регулируйте обе сторо-
ны вилки во избежание ухудшения управля-
емости и потери устойчивости.
Демпфирующее усилие отбоя
1. Винт регулировки демпфирующего усилия
отбоя
Для увеличения демпфирующего усилия
отбоя поворачивайте винты на каждом пере
вилки в направлении (a). Для уменьшения
демпфирующего усилия отбоя поворачи-
вайте винты на каждом пере вилки в на-
правлении (b).
Установки демпфирующего усилия
отбоя:
Минимум (мягко):
20 щелчков в направлении (b)*
Стандарт:
7 щелчков в направлении (b)*
Максимальное значение (жестко):
1 щелчкок в направлении (b)*
* При регулировочном винте, полно-
стью закрученном в направлении (a)
Демпфирующее усилие сжатия
1. Резиновый колпачок
2. Винт регулировки демпфирующего усилия
сжатия
1. Снимите резиновый колпачок, выдернув
его из нижней части пера вилки.
