3-10
РАБОТА ОРГАНОВ УПРАВЛЕНИЯ И ПРИБОРОВ
3

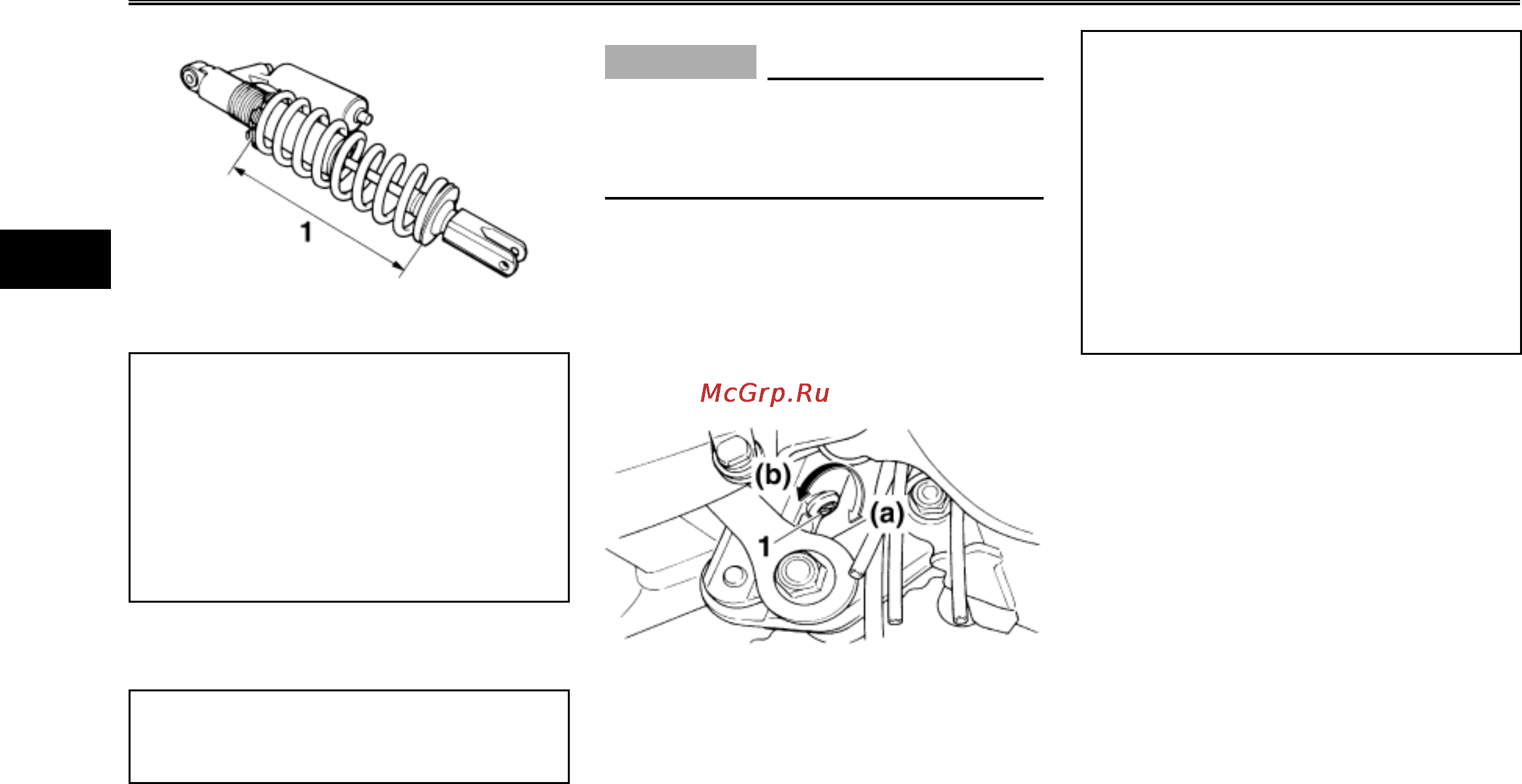

1. Расстояние А
Предварительное сжатие пружины:
Минимум (мягко):
Расстояние А = 218,5 мм
Стандарт:
Расстояние А = 207 мм
Только для Европы:
Расстояние А = 212 мм
Максимальное значение (жестко):
Расстояние А = 202,5 мм
3. Затяните контргайки рекомендованным
моментом.
Момент затяжки:
Контргайка:
35 Нм
ECA10120
ВНИМАНИЕ:
Всегда затягивайте контргайку и регу-
лировочную гайку навстречу друг другу
и затем затягивайте контргайку указан-
ным моментом.
Демпфирующее усилие отбоя
Для увеличения демпфирующего усилия
отбоя поворачивайте регулировочный винт
в направлении (a). Для уменьшения де-
мпфирующего усилия отбоя поворачивайте
регулировочный винт в направлении (b).
1. Винт регулировки демпфирующего усилия
отбоя
Установки демпфирующего усилия
отбоя:
Минимум (мягко):
20 щелчков в направлении (b)*
Стандарт:
7 щелчков в направлении (b)*
Только для Европы: 12 щелчков в
направлении (b)*
Максимальное значение (жестко):
1 щелчок в направлении (b)*
* При регулировочном винте, полно-
стью закрученном в направлении (a)
Демпфирующее усилие сжатия
Для увеличения демпфирующего усилия
сжатия поворачивайте винт в направлении
(a). Для уменьшения демпфирующего уси-
лия сжатия поворачивайте винт в направле-
нии (b).
