ФУНКЦИИ УПРАВЛЕНИЯ
ОБЩ.
ИНФ.
1-10

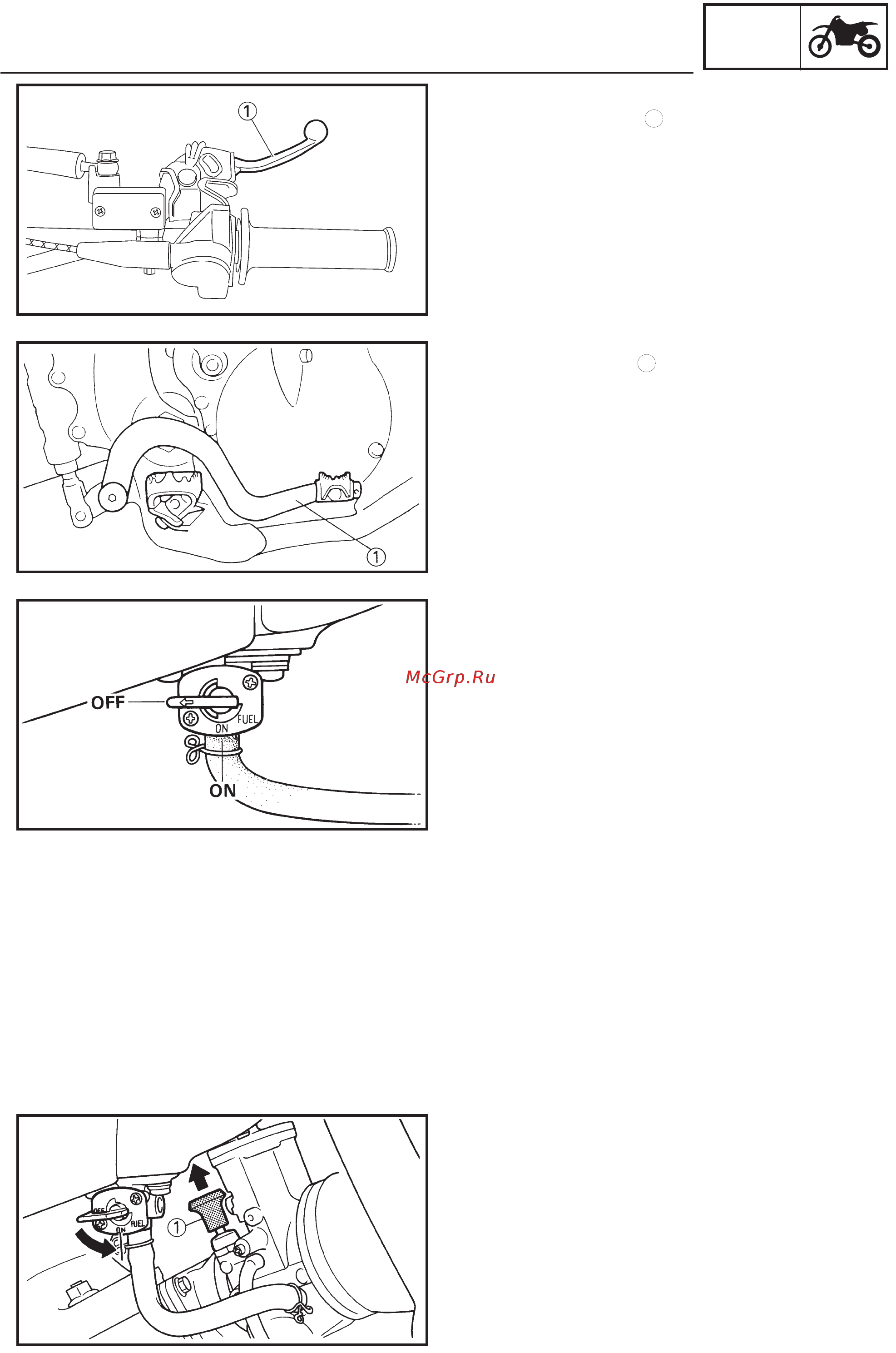

РЫЧАГ ПЕРЕДНЕГО ТОРМОЗА
Рычаг переднего тормоза 1 расположен на правой рукоятке
руля. Для включения переднего тормоза прижмите рычаг к
рукоятке руля.
ПЕДАЛЬ ЗАДНЕГО ТОРМОЗА
Педаль заднего тормоза 1 расположена с правой стороны
мотоцикла. Для включения заднего тормоза необходимо
нажать на педаль.
ТОПЛИВНЫЙ КРАН
Топливный кран пропускает топливо из топливного бака к
карбюратору и в тоже время фильтрует его. Предусмотрены
два положения топливного крана.
OFF (ВЫКЛ): При данном положении крана поток топлива
перекрыт. При неработающем двигателе кран
всегда должен находиться в данном
положении.
ON (ВКЛ): При данном положении крана топливо
поступает из бака в карбюратор. Во время
движения кран должен находиться в данном
положении.
РУКОЯТКА УПРАВЛЕНИЯ ВОЗДУШНОЙ ЗАСЛОНКОЙ
Для запуска непрогретого двигателя необходима
обогащенная топливовоздушная смесь. Для подачи такой
смеси используется отдельная система, контролируемая
рукояткой управления воздушной заслонкой. Для открывания
системы необходимо выдвинуть рукоятку управления
воздушной заслонкой. После прогрева двигателя рукоятку
необходимо вдвинуть назад для закрывания системы.
