Vox AC4TV8 [3/5] Руководство пользователя

ВВЕДЕНИЕ

Поздравляем Вас с тем, что Вы потратили честно заработанные деньги и приобрели классику

будущего, AC4TV8!

Несмотря на то, что исторически VOX производила AC4 (4-ваттный ассиметричный комбинированный

усилитель), было принято решение, что простого повторного выпуска будет недостаточно. В

оригинальном AC4 использовался предусилительный каскад на пентоде EF86 и выходной каскад

усилителя мощности на пентоде EL84. Такое сочетание ламп было удачным для гитаристов 50-х,

последовательно включенные каскады предусиления не использовались. Такой усилитель не давал

качественного овердрайва. Однако этого мало для современных гитаристов, так как требуется

получение чистого, хрустящего или насыщенного овердрайва. Так и появился AC4TV8!

Взяв внешний вид от VOX AC15H1TV (часть коллекции Heritage), в усилитель добавили регулятор

тембра, регулятор громкости и ослабление выходного уровня сигнала. Таким образом Вы получаете

необходимый овердрайв и при этом уровень громкости не вызовет проблем с соседями!

Мы активно сотрудничали с Celestion для разработки специального 10-дюймового громкоговорителя,

который подчеркнул бы сложный тембр усилителя. Дополнительно мы сделали вывод на внешние

громкоговорители, что позволяет Вам подключать любой громкоговоритель на 16 Ом (Поверьте, Вы

должны послушать это через 4 кабинета по 12 дюймов!)

Наслаждайтесь!

Команда VOX R&D.

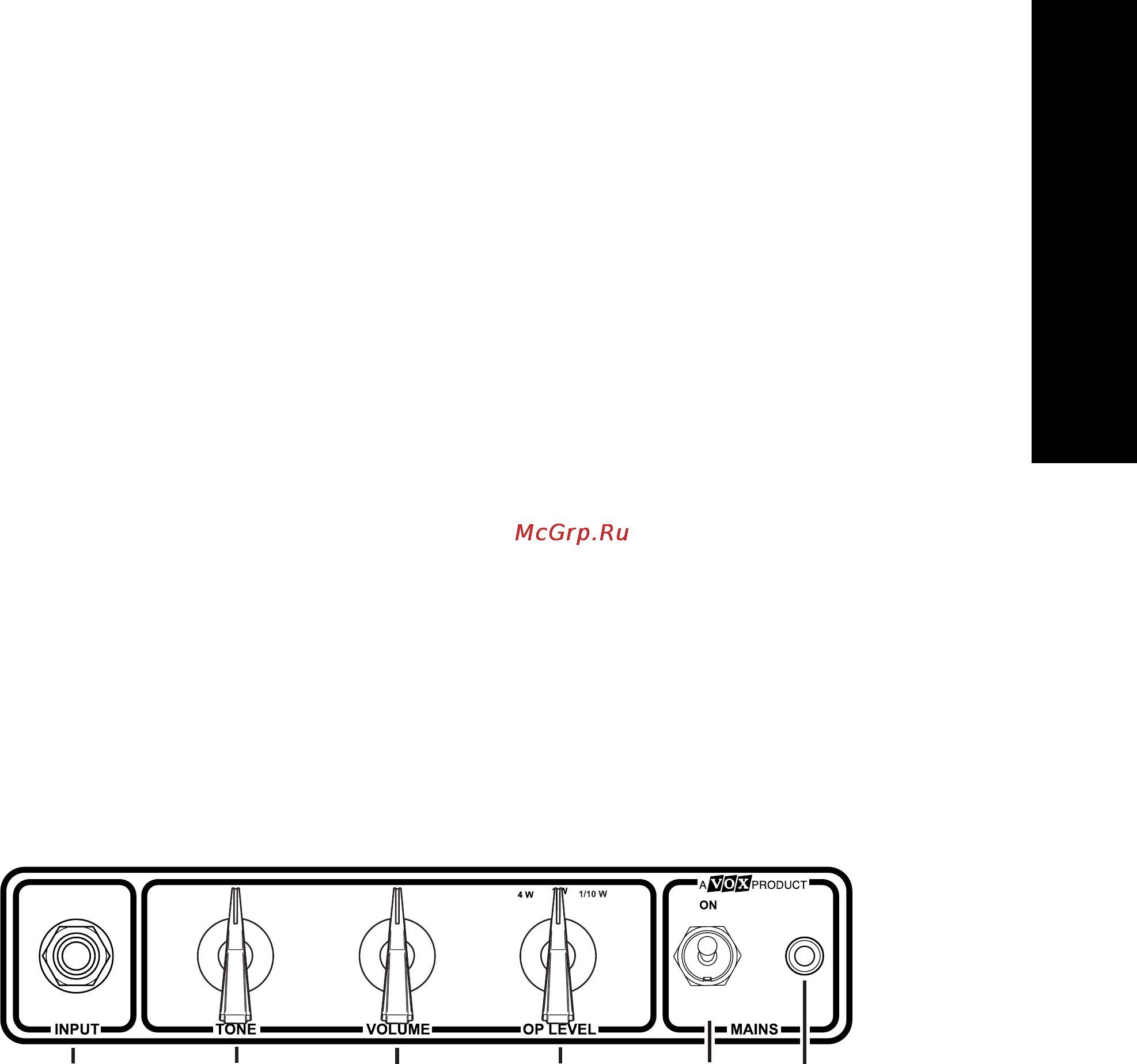

СХЕМА ПЕРЕДНЕЙ ПАНЕЛИ

1. Разъем INPUT – сюда подключать гитару!

2. Ручка TONE – используется для выбора, насколько ярким или темным должен быть

звук на выходе усилителя. Полный поворот против часовой стрелки делает звук

темнее, по часовой стрелке – ярче.

3. Ручка VOLUME – управляет (как вы догадываетесь!) громкостью звука на выходе

усилителя. Для получения чистого звука рукоятку следует установить в любое

положение «до 12 часов», а для более агрессивного овердрайва…почему бы не

повернуть и дальше!

4. Ручка OP LEVEL (уровень выходного сигнала) – рукоятка имеет три положения:

а. 4W – максимальная выходная мощность 4 Вт.

б. 1W – выходная мощность 1 Вт

в. 1/4W – выходная мощность ¼ Вт.

Для достижения требуемой мощности используется аттенюатор, значит Вы можете

повернуть ручку так, чтобы получить необходимый насыщенный овердрайв…но

относительно невысокий уровень выходного сигнала не побеспокоит ваших соседей

5. Выключатель питания – используется для включения питания!

6. Индикатор питания – показывает, что питание включено!

Руководство пользователя
