Vox AC4TV8 [4/5] Схема задней панели

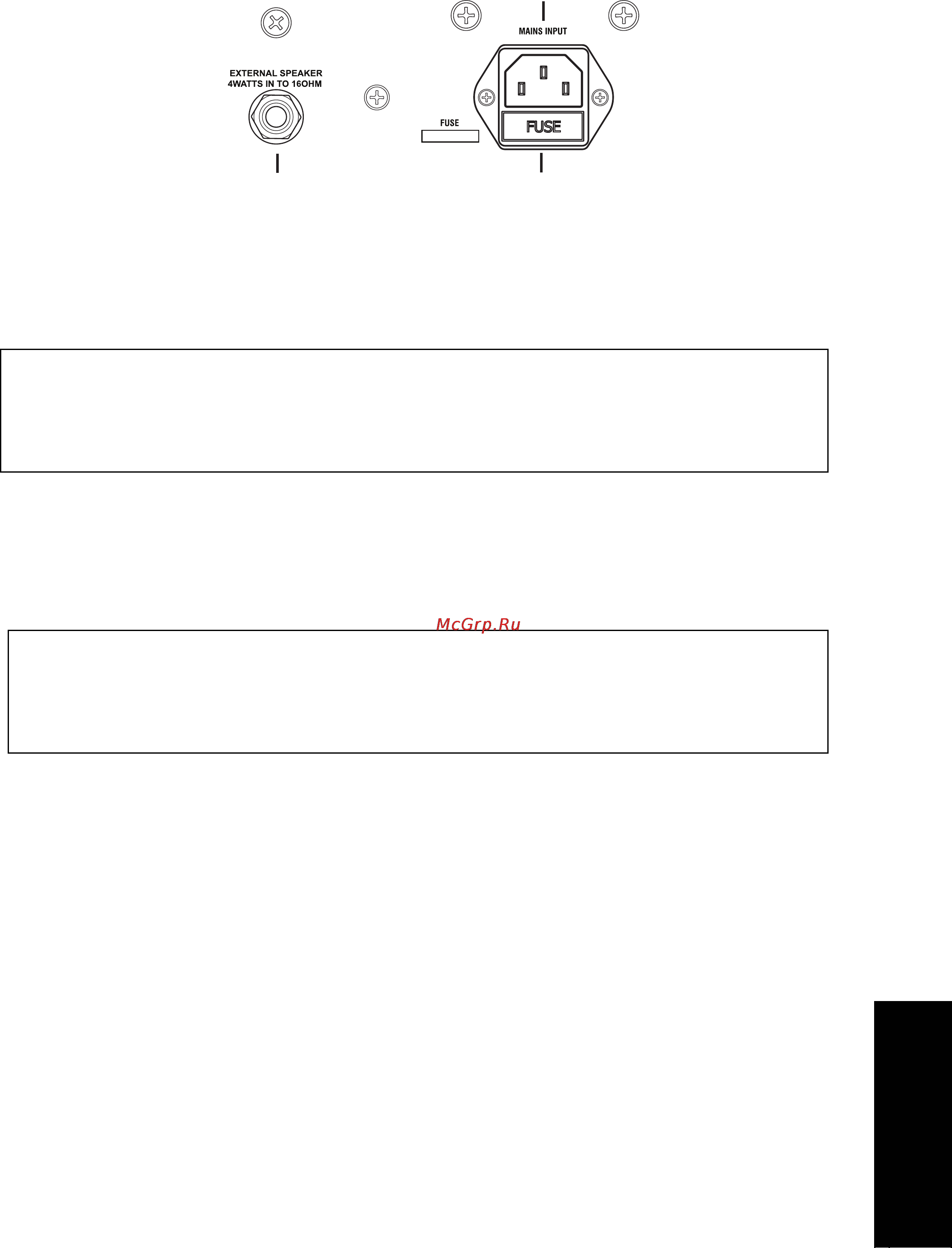

СХЕМА ЗАДНЕЙ ПАНЕЛИ

1. Разъем EXTERNAL SPEAKER – Используется для подключения AC4TV8 к внешнему

громкоговорителю с сопротивлением 16 Ом.

Примечание: При подключении внешнего кабинета внутренний динамик отключается

(обратите внимание, AC4TV8 великолепно звучит при использовании 4-х 12-дюймовых

кабинетов VOX V412BN)

Внимание! Всегда используйте неэкранированный вывод громкоговорителя, одобренный

VOX, для соединения усилителя VOX AC4TV8 и внешних громкоговорителей.

Внимание! НИКОГДА не пользуйтесь усилителем без подключенной нагрузки в виде

громкоговорителя. В противном случае можно серьезно повредить усилитель.

2. MAINS INPUT – Разъем для подключения к сети переменного тока при помощи

прилагаемого съемного кабеля питания

3. MAINS FUSE – (важный элемент). Предохранитель обеспечивает общую безопасность в

случае сбоя в работе усилителя или электрической сети. Требуемый номинал для

предохранителя указан на задней панели усилителя. Предохранитель необходимо заменять

только на другой с таким же номиналом.

Внимание! Убедитесь, что усилитель подключен к электрической сети с подходящим

напряжением – его значение указано на табличке на задней панели. Если не

уверены, обратитесь к распространителю.

Внимание! Усилитель необходимо заземлить во избежание удара электрическим током.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Выходная мощность: эффективное значение 4Вт при сопротивлении 16 Ом

Громкоговоритель: Специальный динамик VX8 Celestion 8 дюймов 16 Ом

Размеры (ШхВхД): 300 х 322 х 194 мм (11.81 х 12.68 х 7.64 дюймов)

Масса: 7.1 кг (15.65 фунтов)

Комплект поставки: Кабель питания, Руководство пользователя

Спецификации и внешний вид могут быть изменены без предварительного уведомления.
