CZ3O1E
22
22
4) Меры предосторожности при установке
1. Прежде, чем приступить к установке ап-
парата, подготовьте все необходимые для
этого принадлежности.

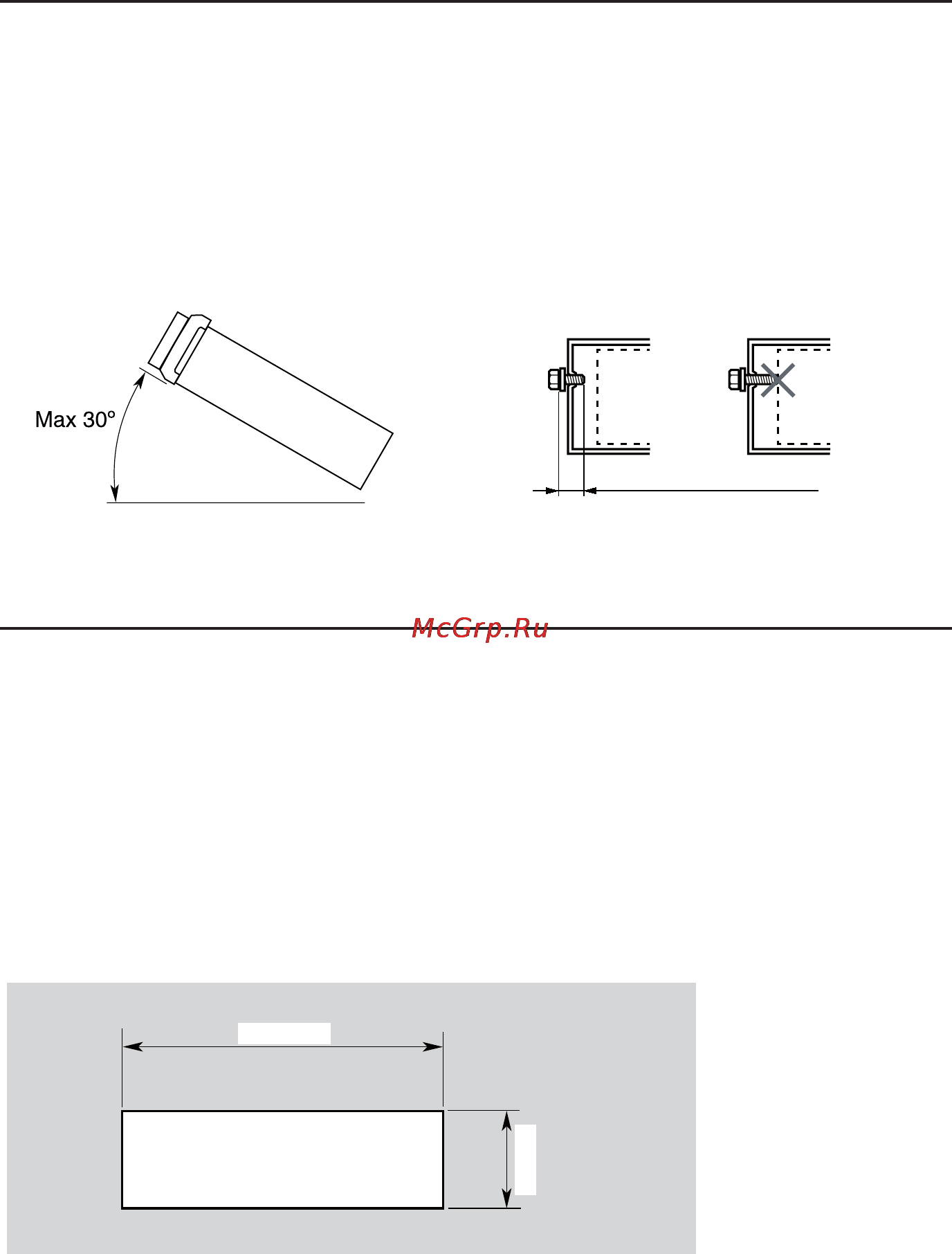

2. Устанавливайте аппарат под углом не
более 30° к горизонтальной плоскости.
См. Рисунок 2
3. Если вы собираетесь как-либо доработать
корпус автомобиля, например, просвер-
лить отверстия, предварительно про-
консультируйтесь по месту приобретения
автомобиля.
4. При установке пользуйтесь шурупами из
комплекта поставки.
Применение других шурупов может при-
вести к неисправности. См. Рисунок 3
5) Установка основного блока
1. Поместите универсальный установочный кронштейн на приборную панель и с помощью от-
вертки отогните все фиксаторы на кронштейне, а затем закрепите их.
2. Подключите проводку в соответствии с указаниями раздела 7.
3. До упора вставьте основной блок в универсальный установочный кронштейн.
4. Наденьте внешний щиток таким образом, чтобы защелкнулись все крючки.
Примечание:
1. Для некоторых моделей автомобилей требуются специальные установочные приспособле-
ния. За подробностями обратитесь по месту приобретения аппарата.
2. Надежно закрепляйте передние фиксаторы, чтобы предотвратить падение основного блока.
• Размеры отверстия консоли
Рисунок 2
Рисунок 3
Не более 6 мм (шуруп M5)
Корпус Корпус
Повреждение
182 мм
53 мм
Отверстие
