Clarion CZ 301E [27/28] Подключение внешнего усилителя внешние усилители можно подключить к 2 канальным выходным разъемам rca во из бежание выхода устройства из строя убедитесь в том что разъемы не за...

CZ3O1E

Тыловой правый –

Фронтальный правый –

Фронтальный левый +

Тыловой левый +

ДУ усилителя

Акселератор +

Заземление

Тыловой правый +

Фронтальный правый +

Фронтальный левый –

Тыловой левый –

Освещение

Откл. звука от телефона

Аккумулятор +

Местопо-

ложение

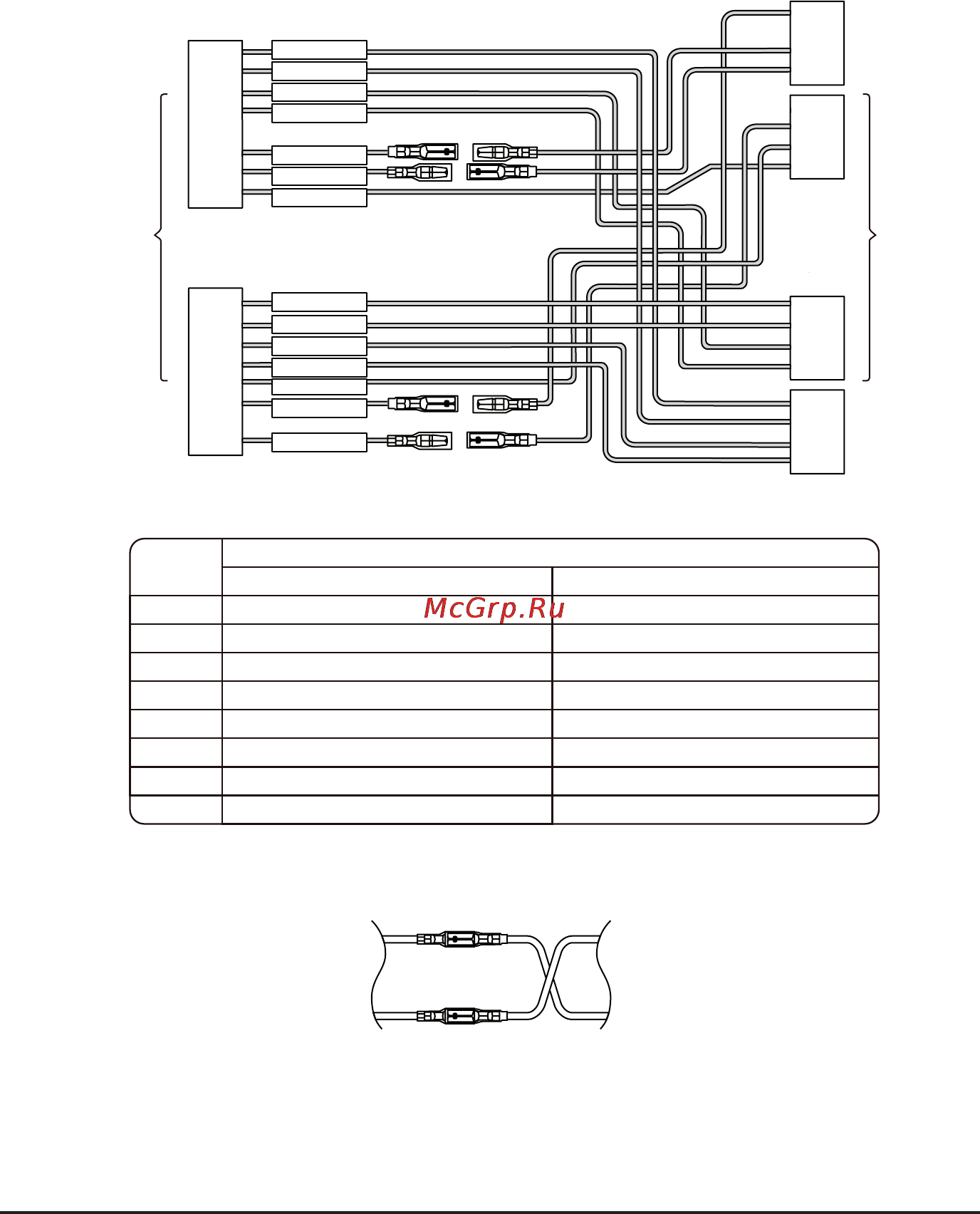

Функция

Разъем А Разъем В

1 Тыловой правый (+)/ Пурпурный

Тыловой правый (-) – Пурпурный в черную полоску

3 Фронтальный правый (+)/ Серый

4 Аккумулятор 12 В (+)/ Желтый

Фронтальный правый (-)/ Серый в черную полоску

5 Управление антенной/усилителем /Синий Фронтальный левый (+)/ Белый

6 Освещение/Оранжевый с белой полоской

Фронтальный Левый (-)/ Белый в черную полоску

7 Акселератор +/Красный Тыловой левый (+)/ Зеленый

8 Заземление/Черный

Тыловой Левый (-)/ Зеленый в черную полоску

Для VW и Audi: Измените проводку, как показано выше

Желтый Желтый

Красный Красный

8) Подсоединение дополнительного оборудования

• Подключение внешнего усилителя

Внешние усилители можно подключить к 2-канальным выходным разъемам RCA. Во из-

бежание выхода устройства из строя убедитесь в том, что разъемы не заземлены или не

закорочены.
