CZ3O1E
24
24
6

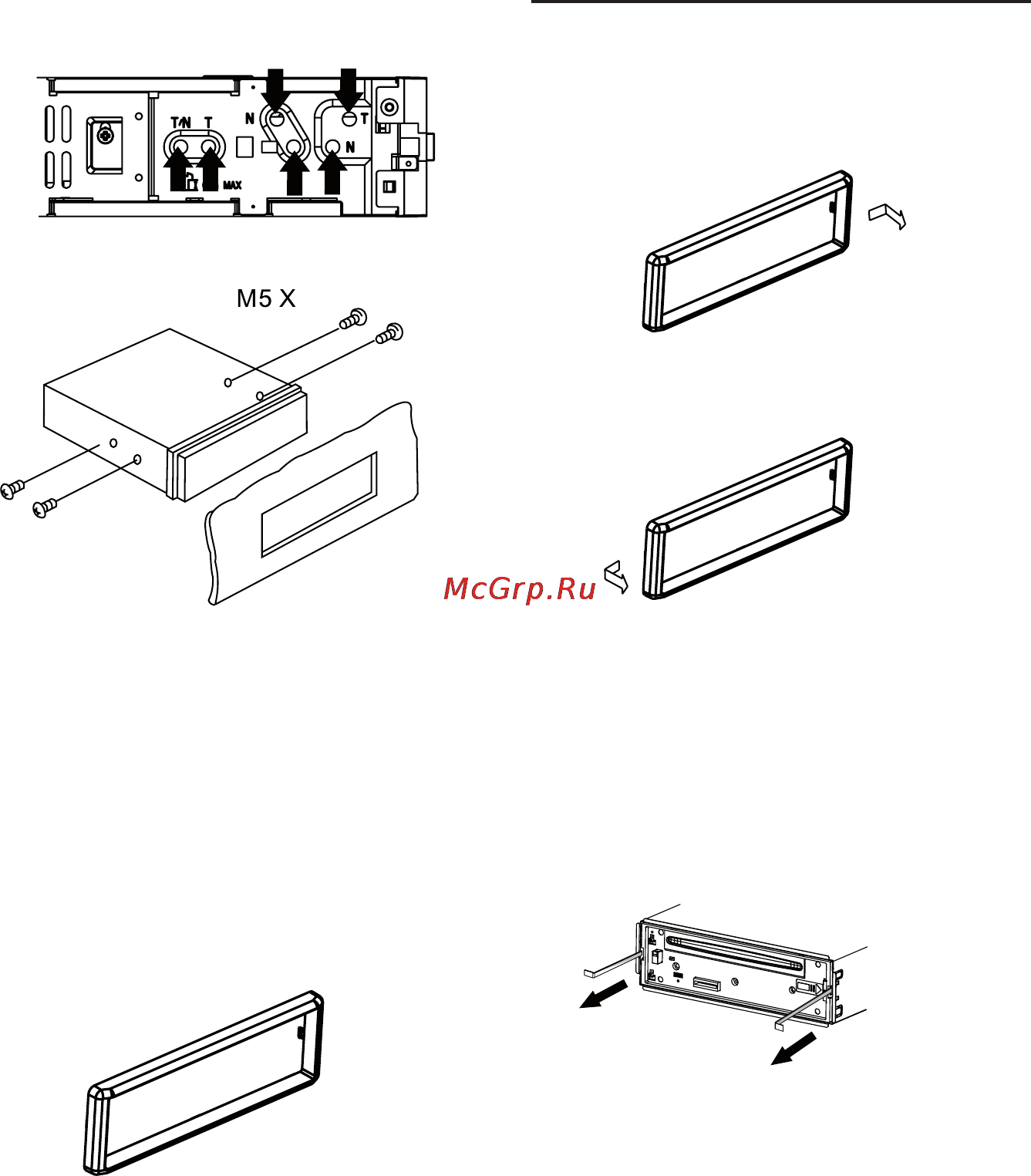

Способ В
1. Вставьте устройство в отверстие на при-
борной панели.
2. Вставьте цилиндрические шурупы M5 x 6 в
отверстия в монтажной раме и на устрой-
стве, затем затяните их с обеих сторон.
Установка съемной окантовки
Закрепите съемный обод вокруг передней
панели.
6) Извлечение основного блока
Демонтаж съемного обода
1. Прижмите съемный обод вверху и вытяни-
те верхнюю часть.
2. Прижмите съемный обод внизу и вытяните
нижнюю часть.
Демонтаж устройства
1. Отключите питание устройства.
2. Снимите панель.
3. Снимите съемный обод
4. Вставьте вспомогательные ключи до щелч-
ка и вытяните устройство.
5. Отсоедините все провода.
Монтажная рамка Приборная панель
