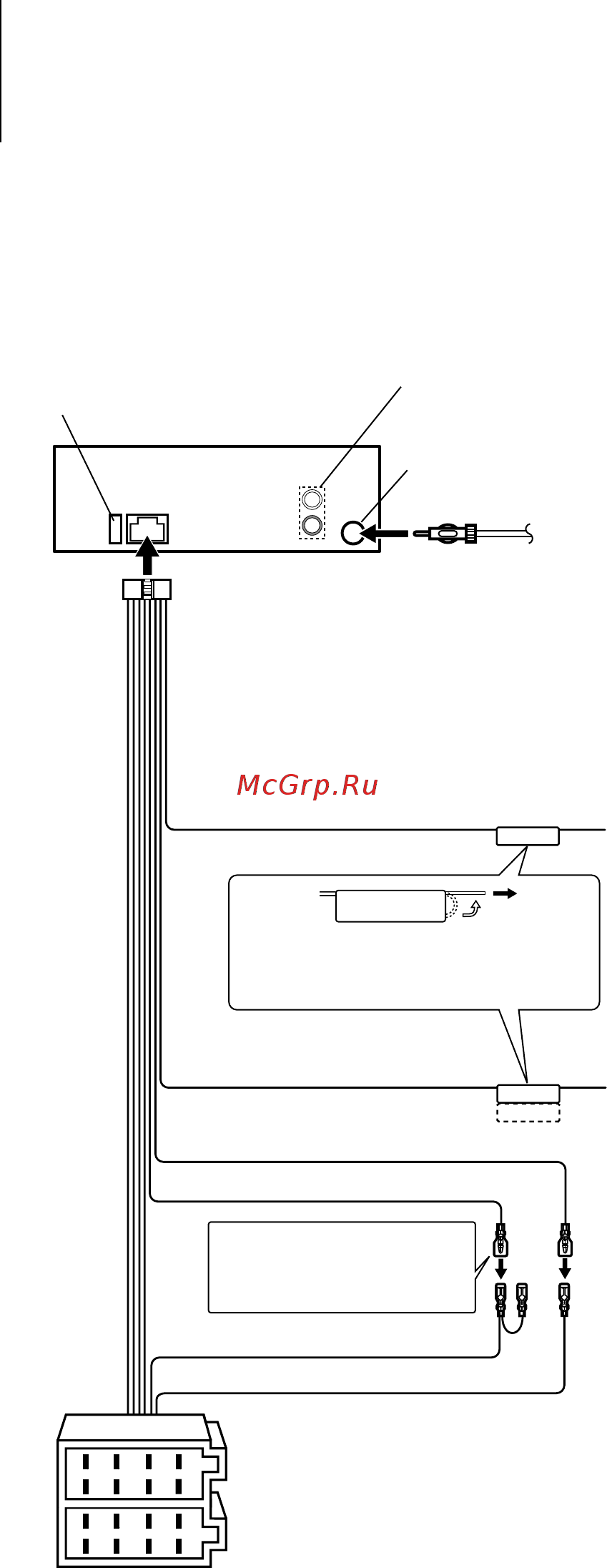

Подсоединение кабелей к гнездам для подключения

P.CONT

ANT.CONT

MUTE

Kабель батареи (Желтый)

Kабель зажигания (Kрасный)

Вход антенны FM/AM

Шнур антенны (JASO)

⁄ Особенности подключения системы

слежения Kenwood изложены в

руководстве по ее эксплуатации.

Жгут проводов

(Принадлежность1)

Eсли вы не подключаете этот шнур,

убедитесь в том, что он находится

внутри контактного столбика.

Управление питанием/

управляющий кабель двигателя

антенны (Cиний/Белый)

Kабель пpиглyшeния TEL

(кopичнeвый)

Присоедините или к выводу управления

питанием, пользуясь усилителем питания,

который не входит в комплект поставки, или к

выводу управления антенной в автомобиле.

Подсоедините к заземленному выводу, когда

зазвонит телефон или во время разговора.

Штепсель А–7 (Kрасный)

Штепсель А–4 (Желтый)

Разъем A

Разъем B

Предохранитель (10A)

⁄ Смотрите следующую

страницу.

Тыльный выход

/ Выход сабвуфера

(только для модели KDC-W3041/KDC-W312)
