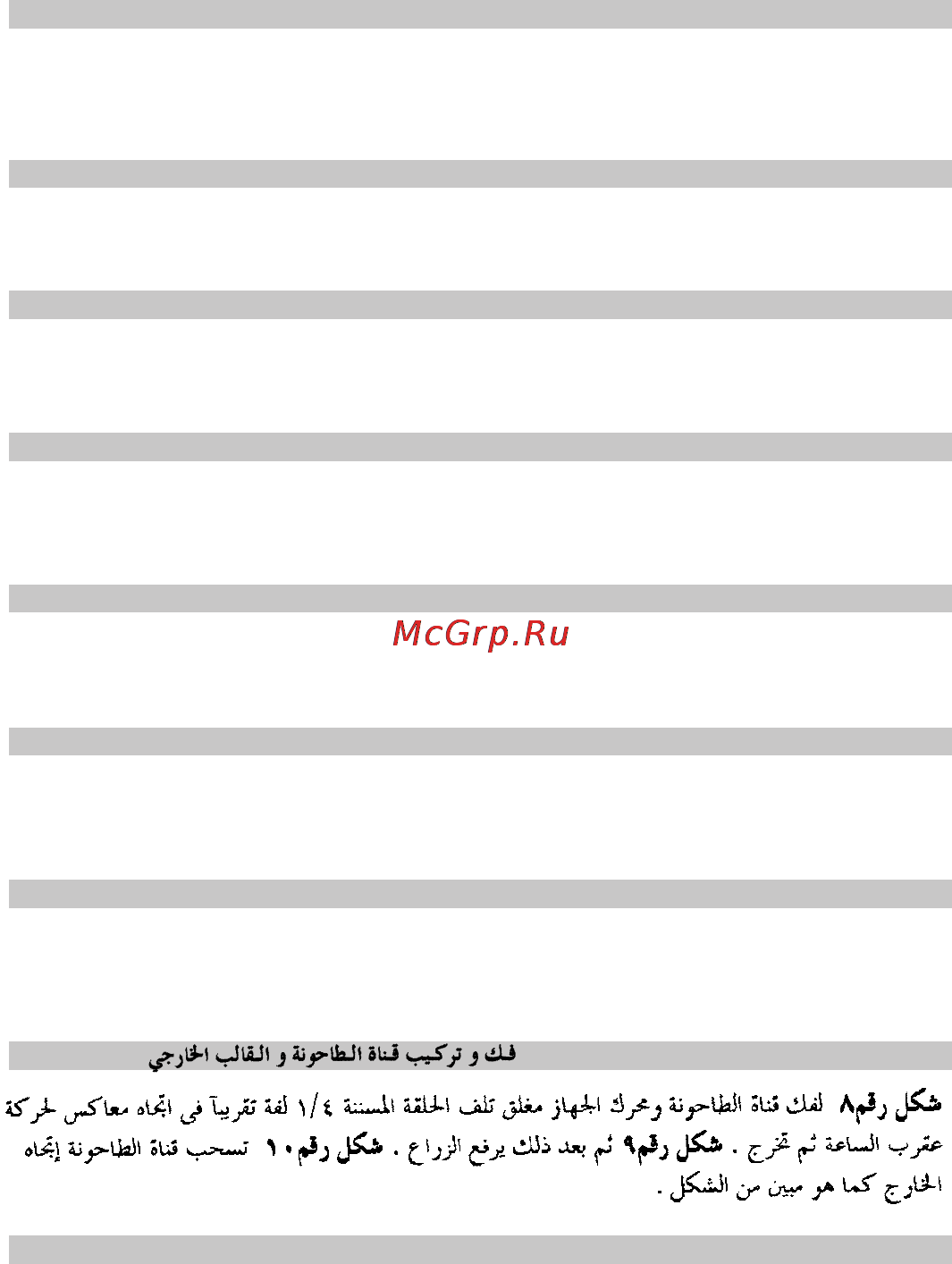

- 29 -

I SMONTAGGIO/ MONTAGGIO TRAMOGGIA E GUSCIO ESTERNO

REMOVING/ FITTING THE HOPPER AN THE EXTERNAL PROTECTION

F DEPOSE/ POSE TREMIE ET ENVELOPPE EXTERIEURE

D AUSBAU/ EINBAU TRICHTER UND GEHÄUSE

E DESMONTAJE/ MONTAJE TOLVA Y PROTECCION EXTERIOR

MONTAGEM/ DESMONTAGEM DA TREMONHA E DA PROTECÇÃO EXTERIOR

NL DEMONTAGE/ MONTAGE TRECHTER EN EXTERNE BESCHERMING

Fig. 8 Per smontare la tramoggia, ruotare a motore spento di circa 1/4 di giro in senso antiorario la ghiera dentellata e

rimuovere il rullo. Fig. 9 Successivamente alzare la leva. Fig. 10 Tirare la tramoggia verso l’esterno, come indicato in

figura.

Fig. 8 Zum Ausbau des Trichters bei abgeschaltetem Motor die Nutmutter um eine 1/4 Drehung gegen den Uhrzeigersinn

drehen und die Reibetrommel entfernen. Fig. 9 Anschließend den Stopfer anheben. Fig. 10 Wie in der Abbildung

gezeigt, den Trichter nach außen herausziehen.

Fig. 8 Pour démonter la trémie, tourner à moteur coupé la bague crénelée d’environ 1/4 de tour dans le sens contraire

des aiguilles d’une montre puis enlever le rouleau. Fig. 9 Ensuite soulever le levier. Fig. 10 Tirer la trémie vers l’extérieur

comme l’indique la figure.

Fig. 8 Draai voor het demonteren van de trechter de getande borgmoer met afgezette motor ongeveer een kwart slag

tegen de wijzers van de klok in en de rol verwijderen. Fig. 9 Daarna de hevel opheffen. Fig. 10 Trek de trechter naar

buiten, zoals aangegeven in de figuur.

Fig. 8 Para desmontar la tolva, girar con motor apagado de alrededor de 1/4 de giro en sentido antihorario la rueda

dentada y extraer el rodillo. Fig. 9 Sucesivamente levantar la leva. Fig. 10 Tirar la tolva hacia el externo, como indicado

en figura.

Fig. 8 Para desmontar a tremonha rodar, com o motor desligado, de aproximadamente 1/4 de giro no sentido contrário

aos ponteiros do relógio o anel dentado e extrair o rolo. Fig. 9 Em seguida levantar a alavanca. Fig. 10 Puxar a

tremonha para o exterior, como está indicado na figura.

Fig. 8 To disassemble the hopper, turn off the motor, rotate the indented ring nut anticlockwise by about 1/4 and remove

the roller. Fig.9 Lift the lever. Fig. 10 Draw the hopper outwards, as shown in the figure.

ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ/ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΧΟΑΝΗΣ ΚΑΙ ΕΞΩΤΕΡΙΚΟΥ ΠΕΡΙΒΛΗΜΑΤΟΣ

Εικ. 8 Για να αποσυναρµολογήσετε τη χοάνη, µε σβηστ µοτέρ, γυρίστε προς τα αριστερά

κατά 1/4 στροφής την οδοντωτή ρυθµιστική ροδέλα και αφαιρέστε τον κυλινδρικ τρίφτη.

Εικ. 9 Στη συνέχεια ανεβάστε το µοχλ. Εικ. 10 Τραβήξτε τη χοάνη προς τα έξω, πως φαίνεται

στην εικνα.
