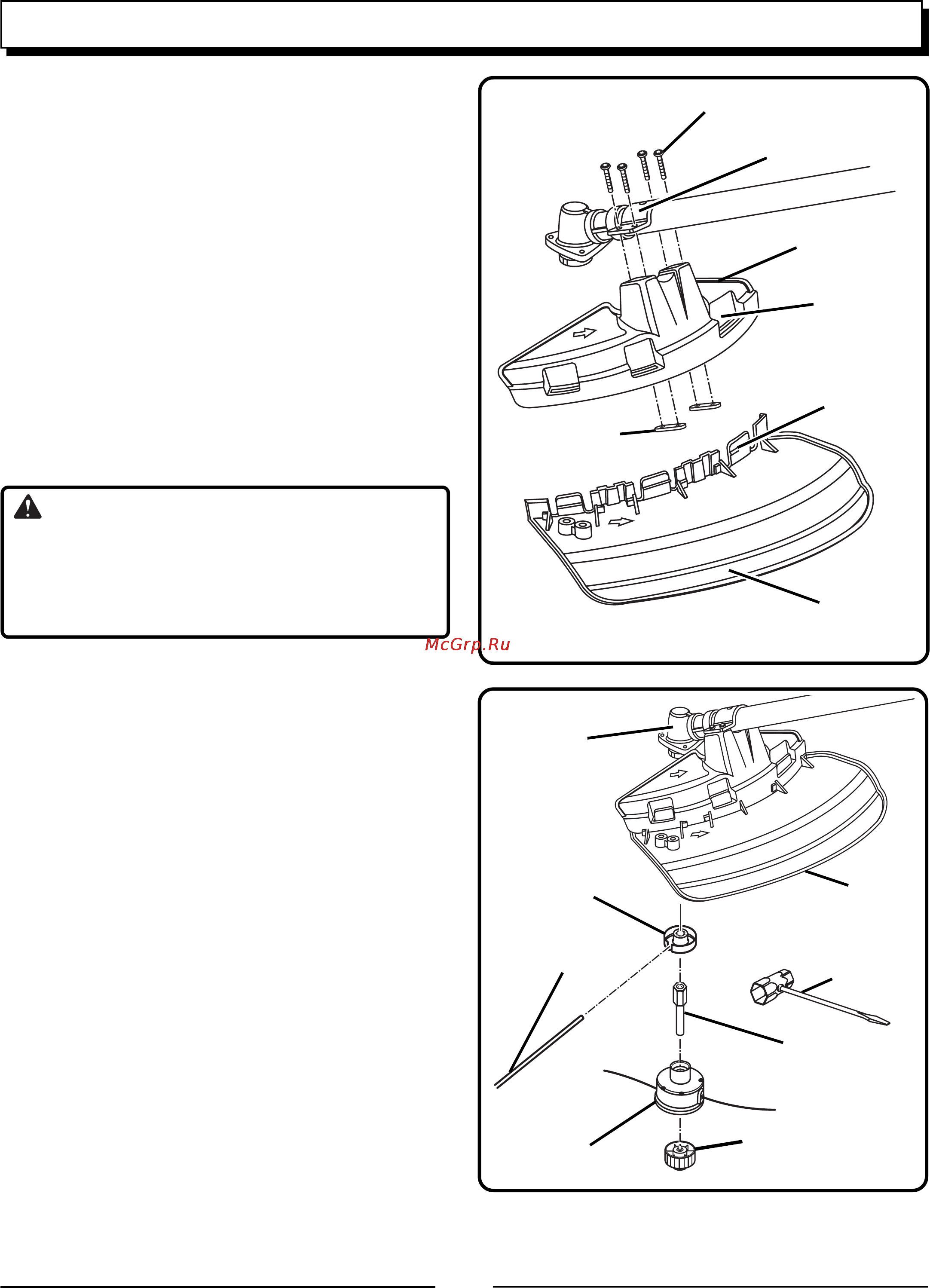

СБОРКА ЗАЩИТНОЕ ПРИСПОСОБЛЕНИЕ РЕЗЦА ЧЕТЫРЕ ВИНТА См рис 8 1 Присоединив защитное приспособление резца к установочной скобе проденьте четыре винта 10 24 х 3 4 дюйма сверху установочной скобы через защитное приспособление резца так чтобы они вошли в снабженные резьбой установочные пластины 2 Плотно затяните винты входящим в комплектацию тарированным гаечным ключом ЗАМЕЧАНИЕ При использовании струнной головки к защитному приспособлению резца необходимо присоединить щиток режущей струны ОТРАЖАТЕЛЬ ТРАВЫ См рис 8 1 Присоедините отражатель травы к защитному приспособлению резца с помощью трех крепежных лапок которые вставляются в три паза 2 Присоединив отражатель травы к защитному приспособлению резца зафиксируйте их со щелчком А ВНИМАНИЕ Во избежание тяжелой травмы обязательно остановите мотор и снимите провод свечи зажигания прежде чем к установке или демонтажу любых приспособлений например при смене режущих головок ОТРАЖАТЕЛЬ ТРАВЫ Рис 8 ПЕРЕОБОРУДОВАНИЕ СТРУННОГО ТРИММЕРА В КУСТОРЕЗ ДЕМОНТАЖ СТРУННОЙ ГОЛОВКИ См рис 9 ПРИВОДНАЯ ГОЛОВКА 1 Совместите прорезь верхней шайбы фланца с отверстием в приводной головке Проденьте удерживающий стержень через прорезь верхней шайбы фланца и отверстие в приводной головке Повернув стопорную шайбу шпульки по часовой стрелке снимите ее Снимите шпульку и струнную головку с соединительной муфты привода ВЕРХНЯЯ ШАЙБА ФЛАНЦА 2 Проденьте удерживающий стержень через верхнюю шайбу фланца и приводную головку Снимите соединительную муфту привода повернув ее по часовой стрелке с помощью входящего в комплектацию 16 миллиметрового гаечного ключа ОТРАЖАТЕЛЬ ТРАВЫ УДЕРЖИВАЮЩИЙ СТЕРЖЕНЬ 3 Снимите с приводного вала верхнюю шайбу фланца сохранив ее для установки резца 4 Снимите отражатель травы нажав на три крепежные лапки и потянув за отражатель отделяя его от защитного приспособления резца ГАЕЧНЫЙ КЛЮЧ 16 ММ СОЕДИНИТЕЛЬНАЯ МУФТА ПРИВОДА ЗАМЕЧАНИЕ Поместите детали струнной головки на хранение все вместе для их последующего применения СТОПОРНАЯ ШАЙБА ШПУЛЬКИ СТРУННАЯ ГОЛОВКА 10 Рис 9
