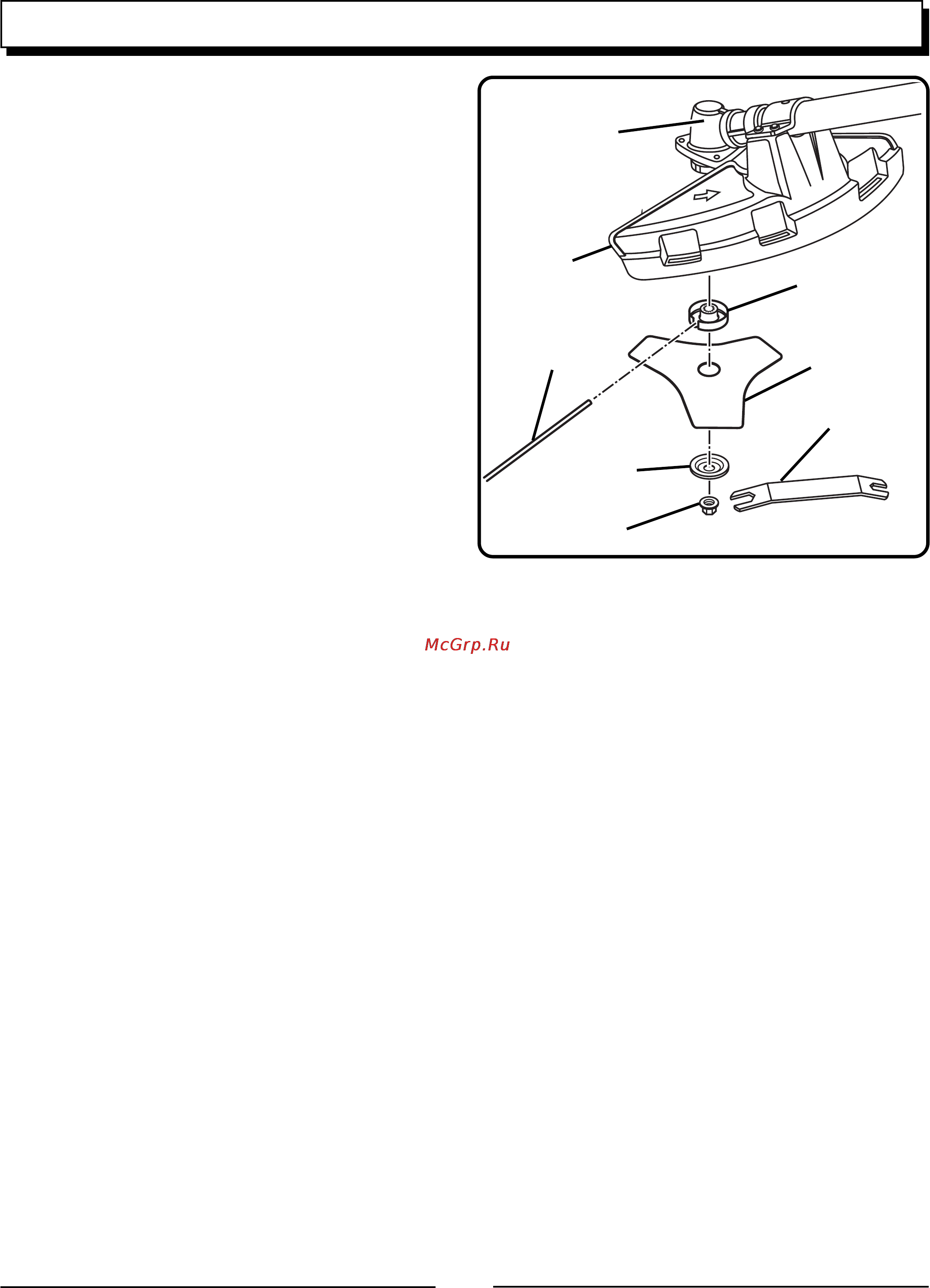

СБОРКА УСТАНОВКА РЕЗЦА См рис 10 1 Установите верхнюю шайбу фланца на приводной вал пустотелой стороной обращенной к защитному приспособлению резца 2 Выровняйте резец по центру верхней шайбы фланца убедившись в строго горизонтальном положении резца Установите вогнутую шайбу выпуклым центром обращенным в обратную сторону от резца Установите резьбовую муфту резца Резец должен проворачиваться против часовой стрелки относительно оператора 3 Проденьте удерживающий стержень через прорезь верхней шайбы фланца и отверстие в приводной головке С помощью входящего в комплектацию 13 миллиметрового гаечного ключа поверните резьбовую муфту резца против часовой стрелки 4 Плотно затяните муфту ПЕРЕОБОРУДОВАНИЕ КУСТОРЕЗА В СТРУННЫЙ ТРИММЕР ДЕМОНТАЖ РЕЗЦА См рис 10 1 Проденьте удерживающий стержень через верхнюю шайбу фланца и приводную головку Повернув резьбовую муфту резца по часовой стрелке снимите ее 2 Снимите вогнутую шайбу и резец 3 Снимите с приводного вала верхнюю шайбу фланца сохранив ее для установки струнной головки 4 Присоедините отражатель травы к защитному приспособлению резца с помощью трех крепежных лапок которые вставляются в три паза 5 Присоединив отражатель травы к защитному приспособлению резца зафиксируйте их со щелчком ЗАМЕЧАНИЕ Поместите детали кустореза на хранение все вместе для их последующего применения УСТАНОВКА СТРУННОЙ ГОЛОВКИ См рис 9 1 Установите верхнюю шайбу фланца на приводной вал пустотелой стороной обращенной к приводной головке 2 Проденьте удерживающий стержень через прорезь верхней шайбы фланца и отверстие в приводной головке Установите соединительную муфту привода повернув ее против часовой стрелки с помощью входящего в комплектацию 16 миллиметрового гаечного ключа Плотно затяните винты 3 Поместите струнную головку на соединительную муфту привода 4 Проденьте удерживающий стержень через прорезь верхней шайбы фланца и отверстие в приводной головке Установив стопорную втулку шпульки затяните ее поворотом против часовой стрелки 11
