RQT8767
Простая установка
12
≥ Не подключайте устройство через кассетный видеомагнитофон.
Из-за функции защиты от копирования изображение может отображаться неправильно.
≥ Перед подключением выключите телевизор и обратитесь к инструкции по эксплуатации
телевизора.
Используйте подключение HDMI для наслаждения высококачественным звучанием и изображением всего через один кабель (➜ стp. 43,
HDMI).
≥ Установите “Video Output” в положение “On” и “Audio Output” в положение “On” (➜ стp. 30, Раздел “HDMI”).
≥ Установите “Video Output Mode” (➜ стp. 25, Picture Menu).
≥ Рекомендуется использовать HDMI-кабель Panasonic.
[Номер рекомендуемого изделия : RP-CDHG15 (1,5 м), RP-CDHG30 (3,0 м), RP-CDHG50 (5,0 м), и т. д.]
≥ Кабели, не совместимые с HDMI, не могут использоваться.
HDMI-управление (HDAVI-контроль)
Если ваш телевизор Panasonic является телевизором, совместимым с HDMI-контролем, вы можете управлять вашим телевизором
синхронно с использованием домашнего кинотеатра и наоборот [➜ стp. 39, Управление как телевизором, так и системой домашнего
кинотеатра: с HDMI-управление (HDAVI-Control
TM
)].
≥ При использовании функции HDAVI-контроля выполните дополнительные аудиоподключения (➜ ниже).
≥ Не подключайте кабель SCART (➜ стp. 13) при использовании функции HDAVI-контроля.
≥ Это аудиоподключение позволяет вам воспроизводить звук с телевизора через вашу систему домашнего кинотеатра.
Обратитесь к разделу “Управление другим оборудованием” (➜ стp. 38).
[HT995] Телевизор с входным гнездом HDMI

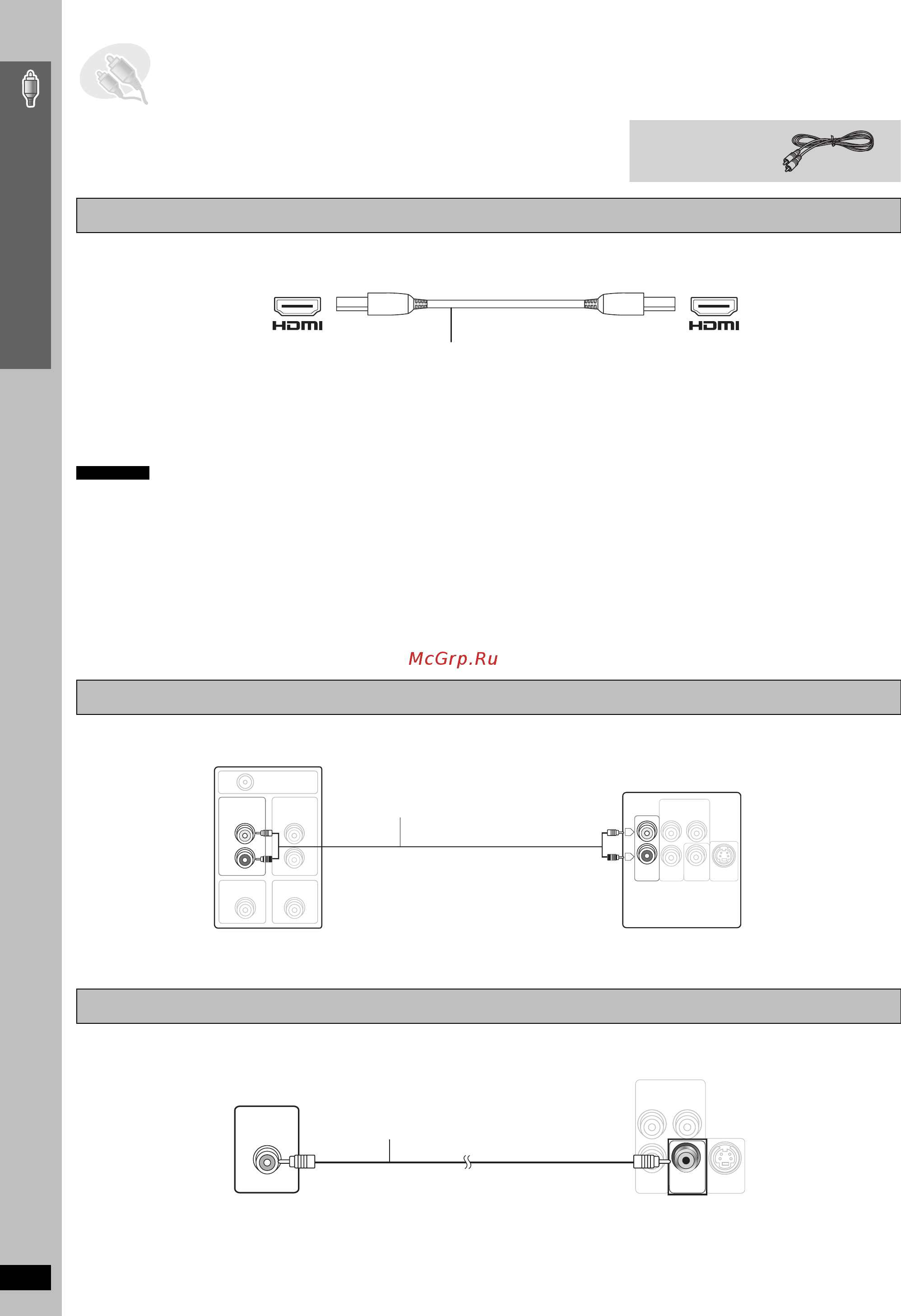

ШАГ 4 Аудио и видеоподключения
Видеокабель
AV IN AV OUT
HDMI-совместимый телевизор
(не прилагается)
HDMI-кабель
(не прилагается)
Задняя панель
основного устройства
Примечание
Основные аудиоподключения
Основные видеоподключения
VIDEO
OUT
R
RF IN
AUDIO
OUT
L
R
VIDEO IN
AUDIO
IN
VIDEO OUT
L
AUX
AUX
S-VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
Телевизор
(не прилагается)
Задняя панель
основного устройства
Аудиокабель
(не прилагается)
[HT995] Вы также можете
выполнить подключение
к разъемам TV AUDIO IN
основного устройства.
Разъемы TV AUDIO IN и
AUX предназначены для
внешнего аудиовхода.
VIDEO
VIDEO
OUT
OUT
S-VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
VIDEO IN
Телевизор
(не прилагается)
Задняя панель
основного устройства
Видеокабель
(прилагается)
Аудио и видеоподключения
8767Ru_p06-17.fm Page 12 Tuesday, June 20, 2006 10:32 AM
