Panasonic SC-HT543 [7/96] Сборка колонок

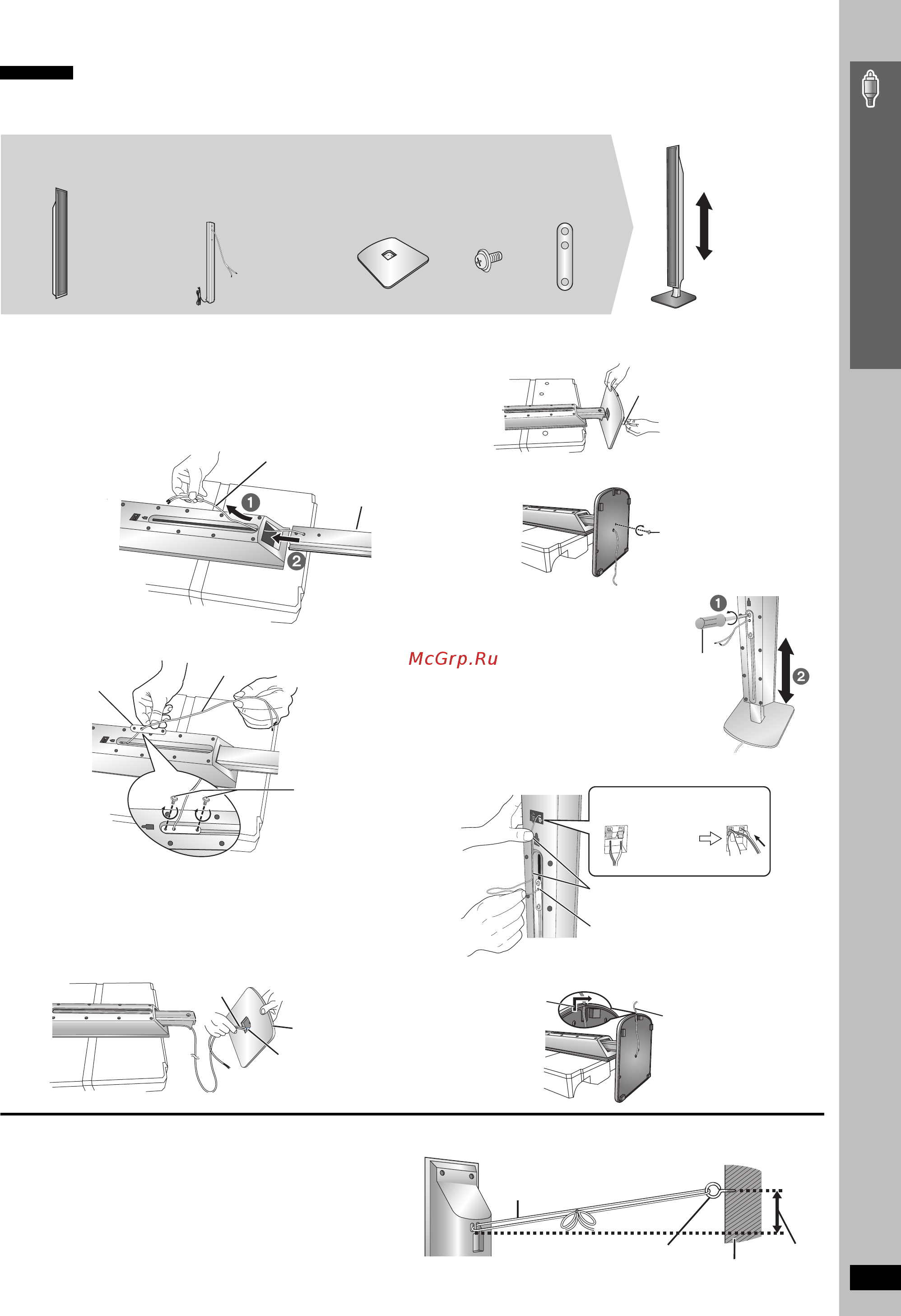

![Panasonic SC-HT543 [7/96] Сборка колонок](/views2/1012576/page7/bg7.png)
RQT8767
7
Простая установка
[HT995]
≥ Фронтальные колонки и колонки звукового окружения различаются.
– Перед креплением стойки проверьте этикетку на задней панели колонки (➜ стp. 10).
– Стойки с более коротким кабелем предназначены для фронтальных колонок.
1 Прикрепите колонку к стойке.
При креплении колонки к стойке подложите под колонку
пенопласт для устойчивости.
1
Пропустите кабель колонки (короткую его часть) через
основание колонки и через паз в задней ее части.
2 Протягивая кабель через паз, сдвиньте стойку
колонки в основание колонки.
3
Пропустите кабель через центральное отверстие к
пластине и закрепите пластину при помощи двух винтов.
2 Прикрепите стойку к основанию.
1 Пропустите кабель колонки через основание.
Для большего удобства свободно сложите кабель
пополам (сильно не перегибайте), пропустите согнутую
часть в отверстие и затем пропустите оставшуюся часть
кабеля через основание.
2 Вставьте стойку в основание, аккуратно протягивая
конец кабеля колонки.
3 Закрепите стойку на основании.
4 Отрегулируйте высоту
колонки.
1 Ослабьте винты так,
чтобы колонку можно
было сдвинуть вверх
или вниз.
2 Поднимите колонку на
желаемую высоту и
затем затяните винты.
5 Подключите кабель колонки.
6 Закрепите кабель колонки на основании.
∫ Предотвращение падения колонок
≥
Вам необходимо приобрести соответствующее вворачиваемое в
стену или балку кольцо, к которому будет привязана колонка.
≥
При креплении к бетонной стене или поверхности, которая
может оказаться недостаточно прочной, проконсультируйтесь
с квалифицированным строителем относительно подходящей
процедуры. Неправильное крепление может привести к
повреждению стены или колонок.
Примечание
2
Фронтальные колонки
и
2
колонки
звукового
окружения
4 Основания
4 Стойки
≥
2
k
стойки с коротким кабелем:
для фронтальных колонок
≥
2
k
стойки с длинным кабелем:
для колонок звукового окружения
12 Винтов
4 Пластинки
Высота колонок
может
регулироваться.
Мин: 110 см
Макс: 135 см
Кабель
Колонка
Стойка
Пенопласт
Винты
Надежно
затяните.
Пластина
Кабель
Основание
Скругленная
сторона
Большое отверстие
Кабель
Кабель
Винт
Надежно затяните.
Крестовая
отвертка
_: Белый
`: Синий
Полностью
вставьте провод.
Нажмите!
Вставьте кабель колонки в паз.
Протяните излишки кабеля обратно
через держатель пластины.
Кабель
Вставьте кабель
в паз.
Струна (не прилагается)
Протяните от стены к колонке
и надежно закрепите.
Задняя сторона
колонки
Стена
Около
150 мм
Вворачиваемое кольцо
(не прилагается)
Например: [HT543]
Сборка колонок
8767Ru_p06-17.fm Page 7 Tuesday, June 20, 2006 12:33 PM
