Haier HEC-24HNA03/R2 [31/40] Установка кондиционера
![Haier HEC-18HNA03/R2 [31/40] Установка кондиционера](/views2/1012833/page31/bg1f.png)
Установка кондиционера
29

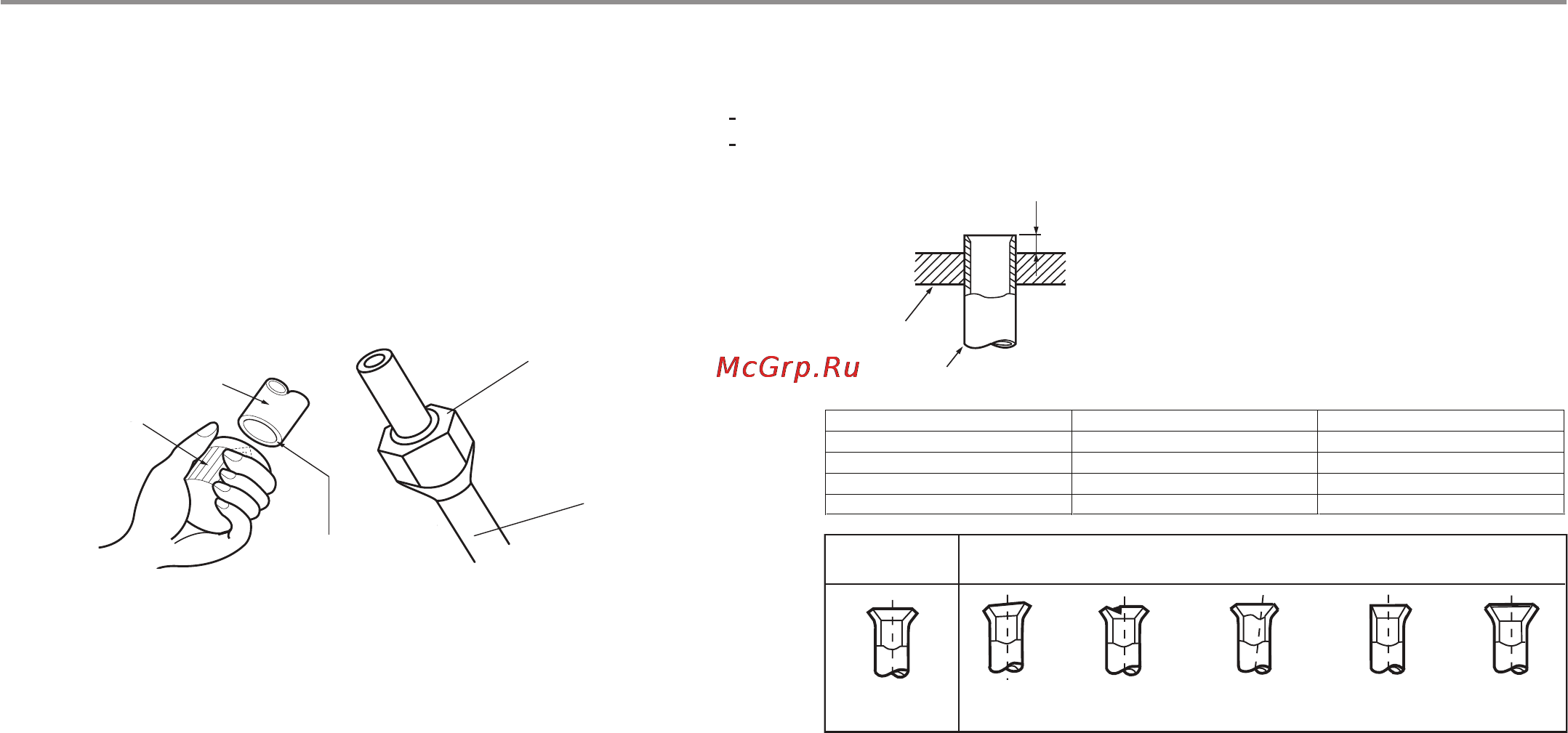

Развальцовка
Отсоедините накидные гайки, прикрепленные к внутрен
нему и наружному блокам кондиционера. Перед разваль
цовкой установите их на трубки, с которых уже удалены
заусенцы и надета теплоизоляция.
Развальцуйте конус на конце трубы. Убедитесь, что конус
выполнен правильно.
Накидная гайка
Медная трубка
Торец
б
Трубопровод
Развертка
A
Обжимка
Медная труб
а
Наружный диаметр мм Максимум (А мм) Минимум (А мм)
6,35 1,3 0,7
9,52 1,6 1,0
12,7 1,8 1,0
15,88 2,0 1,0
Правильно
Не допускается
Косой
срез
Зазубрины
от риммера
Вмятины
от обжима
Неравномерный
конус
Длинный
конус
