Установка кондиционера
31
Подключение наружного блока
HEC18HNA03/R2
1. Снимите крышку электрического отсека наружного
блока.

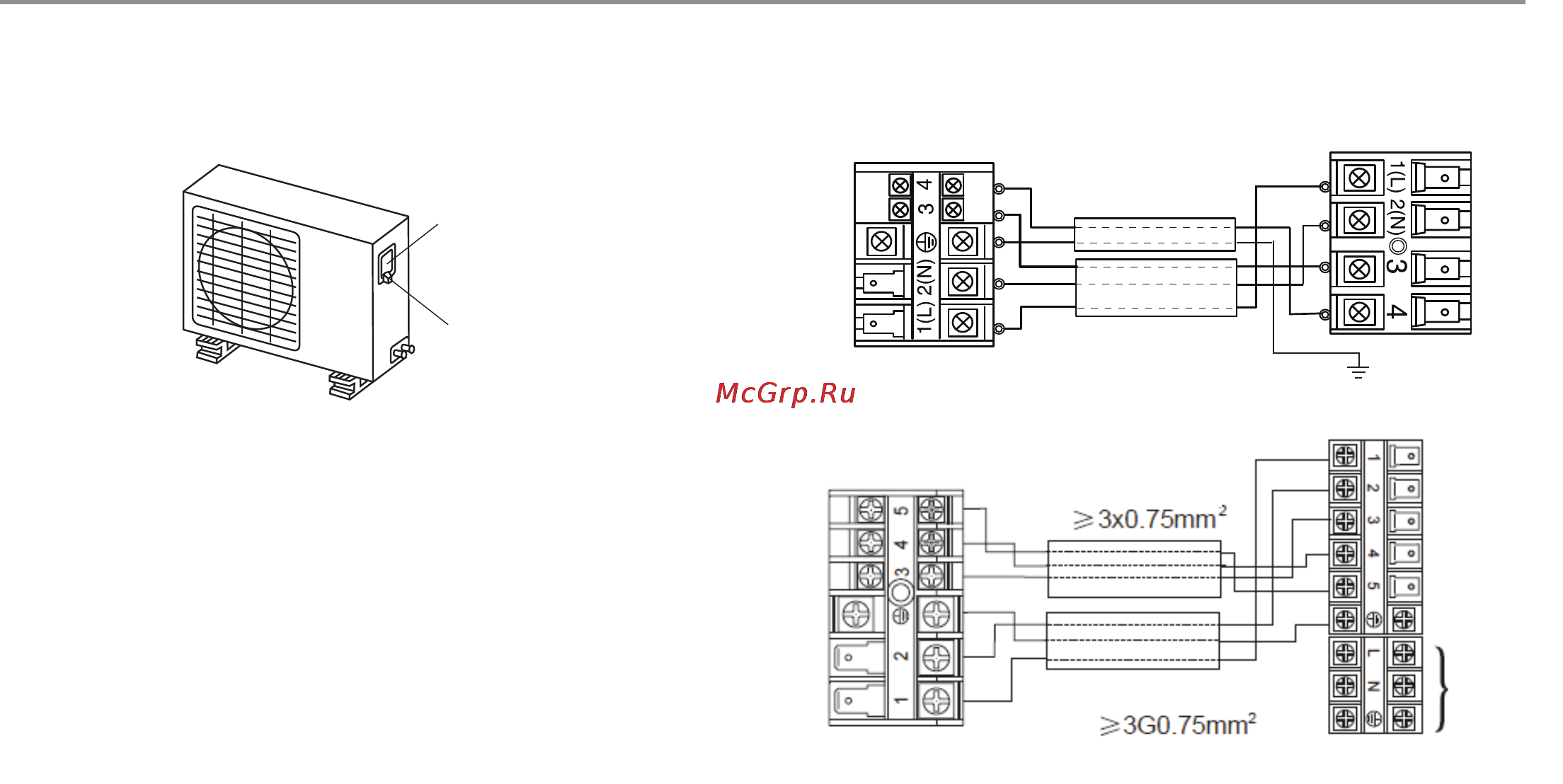

2. Подключите соединительные провода к контактам так,
чтобы цифры, указанные на контактах внутреннего и
наружного блоков, совпадали.
Крышка
Винт
Внутренний блок
Наружный бло
к
Âíåøíèé âèä è ñõåìà ýëåêòðè÷åñêîé öåïè êîíäèöèîíåðà ìîãóò áûòü èçìåíåíû áåç ïðåäóïðåæäåíèÿ, áåç óõóäøå-
íèÿ ïîòðåáèòåëüñêèõ ñâîéñòâ èçäåëèÿ.
HEC24HNA03/R2
Внутренний блок
Сетевой кабель ≥ 3G2.5mm
2
Соединительный кабель
Соединительный кабель
220-240V
AC /50HZ
Наружный блок
