6
7
ВНИМАНИЕ
1. Для предотвращения возгорания во время
работы запрещено оставлять какие-либо из-
делия рядом с пушкой. Хранить все горючие
материалы вдали от пушки. Минимальные
расстояния: Выпускная труба (передняя
часть) - 3 м, воздухозаборное отверстие (за-
дняя часть) - 2 м, боковые стороны - 2 м.
2. Во время работы необходимо убедиться, что
поверхность пола не перегревается, пере-
грев может стать причиной возгорания.
3. Не заправлять топливный бак в ходе работы,
убедиться, что пушка перестала работать, а
пламя погасло. Заправка в ходе работы мо-
жет стать причиной пожара.
4. Перед использованием устройства необхо-
димо убедиться, что напряжение и частота
в сети питания на месте использования со-
ответствуют требованиям, указанным в дан-
ной конструкции.

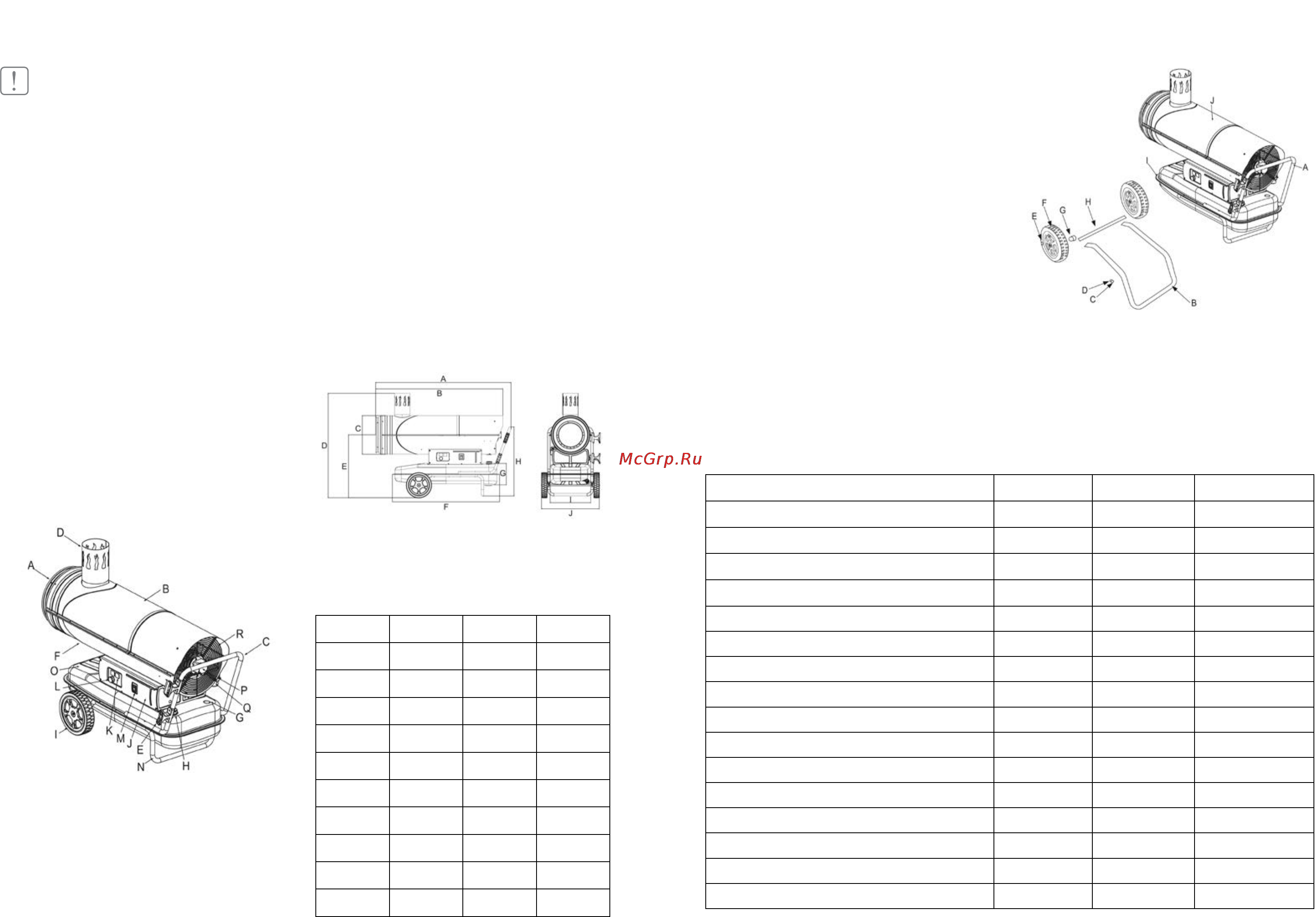

Устройство прибора
рис. 1
Устройство прибора
A. Выпускная труба горячего воздуха
B. Верхний кожух
C. Задняя ручка
D. Выхлопная труба
Монтаж колес и трубчатого каркаса
1. Вставить ось колеса в соответствующее от-
верстие нижнего трубчатого каркаса, уста-
новить втулку G на обоих концах, надеть
колесо F на ось колеса H, надеть колпак
колеса E.
2. Поставить корпус пушки на нижний труб-
чатый каркас B, убедиться, что 4 отверстия
рамки рукоятки сориентированы по соот-
ветствующим 4 отверстиям на нижнем труб-
чатом каркасе.
3. Вставить болты J в отверстия, разместить
плоские шайбы D под нижней рамой B и за-
тянуть шестигранный болт C.
4. Вставить другие болты в соответствующие
отверстия и затянуть их с помощью отверт-
ки аналогичным образом.
Технические характеристики
Таблица 2.
Модель
BHDN-30 BHDN-50 BHDN-80
Напряжение питания, В ~ Гц
220 ~ 50 220 ~ 50 220 ~ 50
Номинальная тепловая мощность, кВт
30 50 80
Номинальная потребляемая мощность Вт
250 750 750
Производительность по воздуху, м
3
/ч
760 2000 2000
Тип топлива
дизель дизель дизель
Температура на выходе при 20 °С
98 95 105
Объем топливного бака
50 68 68
Непрерывное время работы, ч
17 15 9
Расход топлива, кг/ч
2,4 4,0 6,4
Способ подачи топлива
насос насос насос
Степень защиты, IP
IP X4 IP X4 IP X4
Класс электрозащиты
I класс I класс I класс
Размер прибора (ШхВхГ), мм
1110x670х500 1220x800x500 1220x800x500
Размер упаковки (ШхВхГ), мм
1075х565х445 1275х795х505 1275х795х505
Вес нетто, кг
34,4 57 57
Вес брутто, кг
38,6 64 64
Устройство прибора
Устройство прибора
рис. 3
Установка колес и каркаса
E. Держатель провода
F. Нижний кожух
G. Указатель уровня топлива
H. Крышка топливного бака
I. Колесо
J. Боковая крышка
K. Цифровой индикатор температуры
L. Регулятор термостата
M. Выключатель
N. Нижний трубчатый каркас
O. Топливный бак
P. Топливный фильтр
Q. Насос высокого давления
R. Защитная сетка.
рис. 2
Размеры прибора
Таблица 1
№ BHDN-30 BHDN-50 BHDN-80
A 1107 мм 1330 мм 1330 мм
B 1050 мм 1251 мм 1251 мм
C 280 мм 380 мм 380 мм
D 765 мм 1028 мм 1028 мм
E 467 мм 620 мм 620 мм
F 990 мм 1052 мм 1052 мм
G 162 мм 210 мм 210 мм
H 670 мм 680 мм 680 мм
I 364 мм 400 мм 400 мм
J 495 мм 568 мм 568 мм
