Принцип работы

Открыть топливную крышку, залить керосин /

дизельное топливо. Закрыть топливную крыш-

ку и подключить устройство к сети питания.

Перевести выключатель в положение «I», дви-

гатель начнет работу. Устройство включается

автоматически, когда установленная темпе-

ратура превышает температуру помещения.

Устройство начинает работать, свеча зажига-

ния загорается.

Устройство оборудовано электрическим насо-

сом (компрессором), с помощью которого воз-

дух проходит по линии подачи воздуха, соеди-

ненной с устройством забора топлива, а затем

через форсунку в сопло горелки. Когда воздух

проходит перед устройством забора топлива,

топливо поднимается из топливного бака в

форсунку горелки. Затем топливо и воздуш-

ная смесь впрыскивается в камеру сгорания

в виде мелкодисперсного тумана. Воздух,

нагнетаемый быстрым вращением лопастей

вентилятора: 1. проникает в огнеупорную пла-

стину и горелку, подается дополнительное

количество кислорода к горелке, горение ста-

новится более сильным, тепло забирается из

внутренней части горелки наружу. 2. проника-

ет в тепловой изоляционный слой камеры «А»,

забирая тепло из изоляционного слоя, чтобы

поверхность горелки не перегрелась. Свеча

перестает работать через 12 секунд после за-

жигания.

Техническое обслуживание

Примечание

1. Перед проведением технического обслужи-

вания выключить устройство и отключить

его от сети питания;

2. Не проводить техническое обслуживание,

если в топливном баке находится топливо.

Замена топливного фильтра (находится в то-

пливном баке). Если фильтр загрязнен, необ-

ходимо заменить его.

1. С помощью крестовой отвертки открыть

боковую панель и вынуть трубку для подачи

топлива из фильтра.

2. С помощью плоской отвертки извлечь проб-

ку топливного бака и снять прозрачную то-

пливоподводящую трубку.

3. Заменить старый фильтр на новый, вставить

прозрачную топливоподводящую трубку и

пробку сливного отверстия в бак и подсо-

единить топливоподводящую трубку.

Проверить топливный бак

Если в топливном баке находятся остатки гряз-

ного топлива или вода, очистить и опорожнить

топливный бак.

рис. 8.

Опорожнение топливного бака

1. Поставить устройство на рабочий стол и по-

местить ёмкость под топливный бак;

2. С помощью гаечного ключа ослабить слив-

ной винт и спустить воду или остатки грязно-

го топлива, находящиеся в баке;

3. Снова затянуть сливной винт и очистить бак

от остатков воды и грязного топлива.

ВНИМАНИЕ:

Во время работы пушки не допускать пере-

грева напольного покрытия во избежание воз-

горания.

Выключение

ВНИМАНИЕ

1. После выключения пушки необходимо убе-

диться, что пламя погасло.

2. Перевести выключатель в положение «0»,

подождать, когда вентилятор перестанет

работать, а индикатор погаснет, затем от-

ключить пушку от сети.

Зажигание.

Подключить пушку к сети питания, переве-

сти выключатель в положение «1», загорится

индикатор, зажигание произойдет автома-

тически, если установленная температура

выше температуры окружающей среды, ото-

бражаемой на светодиодном цифровом дис-

плее. Если пушка не включается, перевести

выключатель в положение «0», затем снова в

положение «1». Если пушка не начнет работу

после троекратного повторения данной про-

цедуры, обратиться к поставщику.

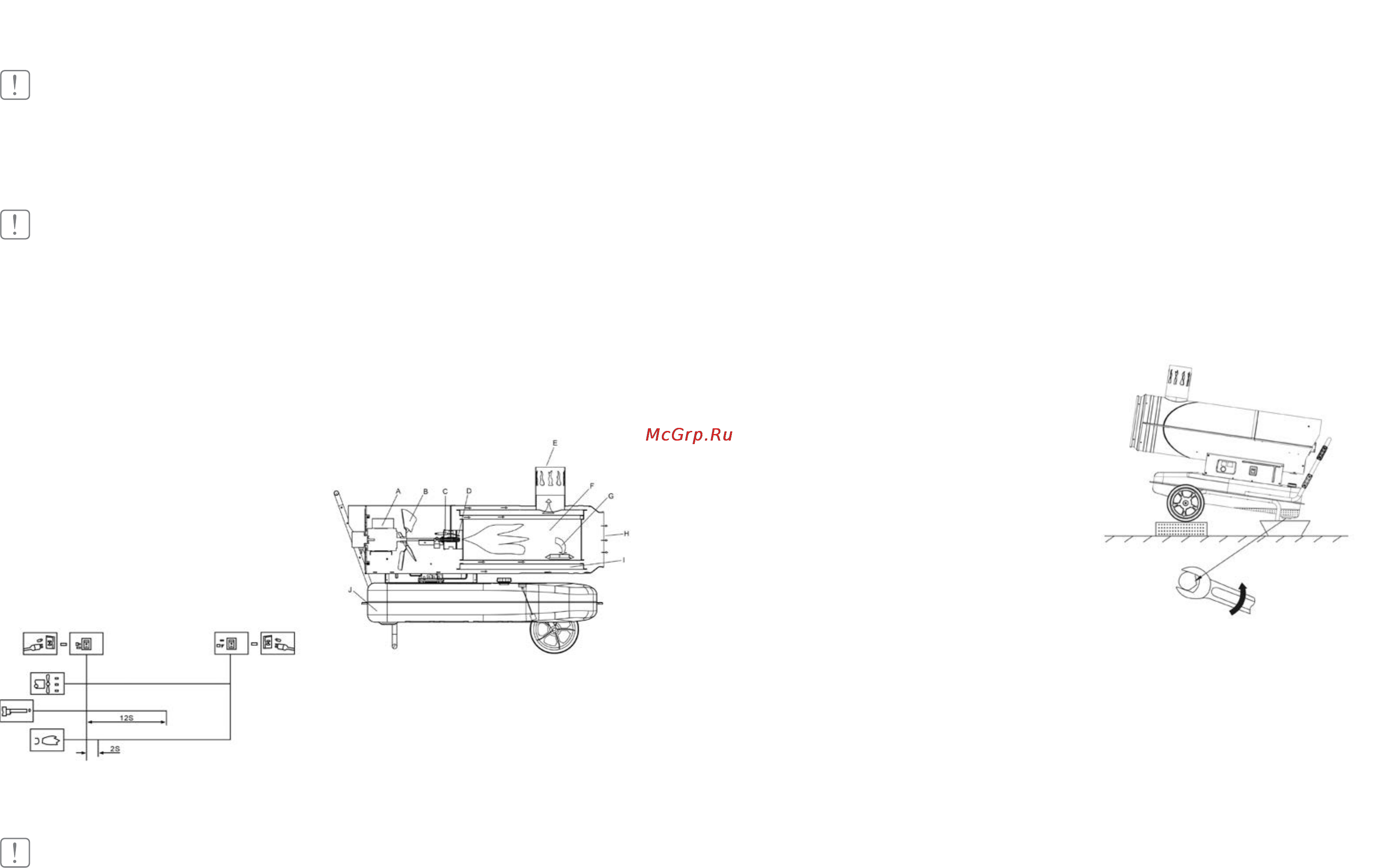

рис. 6

Схема зажигания

ВНИМАНИЕ

Во время работы пушки не допускать пере-

грева напольного покрытия во избежание воз-

горания.

Устройство защиты

Защита от угасания пламени: Фотоэлемент

контролирует пламя в камере сгорания в нор-

мальном режиме работы. При обнаружении

угасания пламени, фотоэлемент отключает

электромагнитный клапан, подача топлива ав-

томатически прекращается. Вентилятор про-

должает работу в течение 90 секунд, затем

отключается.

Защита от сбоев подачи электроэнергии: в

случае прекращения подачи электропитания

пушка отключается, оставаясь подключенной

к сети питания, выключатель остается в поло-

жении «I» (вкл.). При появлении напряжения

индикатор загорится, но устройство не начнет

работать. Для запуска повторить процедуру

включения.

рис. 7

Устройство

A. Двигатель

B. Лопасть вентилятора

C. Свеча зажигания

D. Масляная форсунка

E. Труба для отработанного воздуха

F. Камера сгорания

G. Выпускное отверстие для отработанного

воздуха

H. Выпускная труба горячего воздуха

I. Распределительный колодец

J. Топливный бак

Управление прибором

Техническое обслуживание
