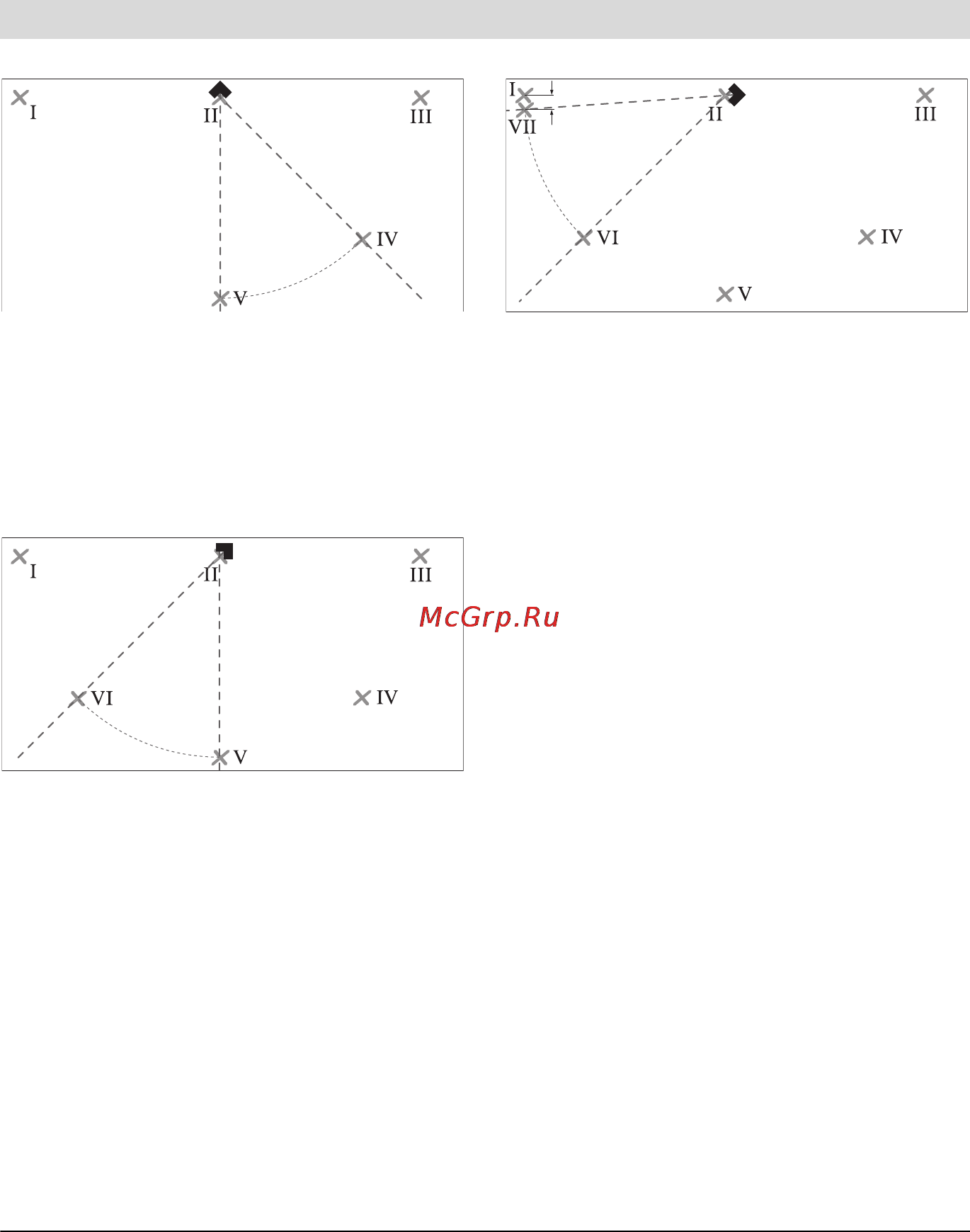

– Kierrä mittaustyökalu 45° niin, että 0°-

laserlinjan keskipiste kulkee pisteen IV

läpi.

Laserlinjojen risteyspisteen tulee edel-

leen olla pisteessä II.

Merkitse 45°-laserlinjan keskipiste 5 m

etäisyydellä pisteenä V.

– Kierrä mittaustyökalu 45° niin, että 0°-

laserlinjan keskipiste kulkee pisteen V läpi.

Laserlinjojen risteyspisteen tulee edel-

leen olla pisteessä II.

Merkitse 45°-laserlinjan keskipiste 5 m

etäisyydellä pisteenä VI.

– Kierrä mittaustyökalu 45° niin, että 0°-

laserlinjan keskipiste kulkee pisteen VI

läpi.

Laserlinjojen risteyspisteen tulee edel-

leen olla pisteessä II.

– Merkitse 45°-laserlinjan keskipiste 5 m

etäisyydellä pisteeksi VII mahdollisimman

lähelle pistettä I.

– Kahden pisteen VII ja I ero d muodostaa

0°-laserlinjan ja 45°-laserlinjan todellisen

poikkeaman.

Mittausmatkalla 4 x 5 m = 20 m on suurin

sallittu poikkeama:

20 m x ± 0,4 mm/m* = ± 8mm.

Erotus d pisteiden I ja VII välillä saa siten olla

korkeintaan 8 mm.

*Arvo ±0,4 mm/m muodostuu kulmatarkkuu-

desta ±0,2 mm/m lisättynä mahdollisella

0,2 mm/m epätarkkuudella kierrettäessä.
