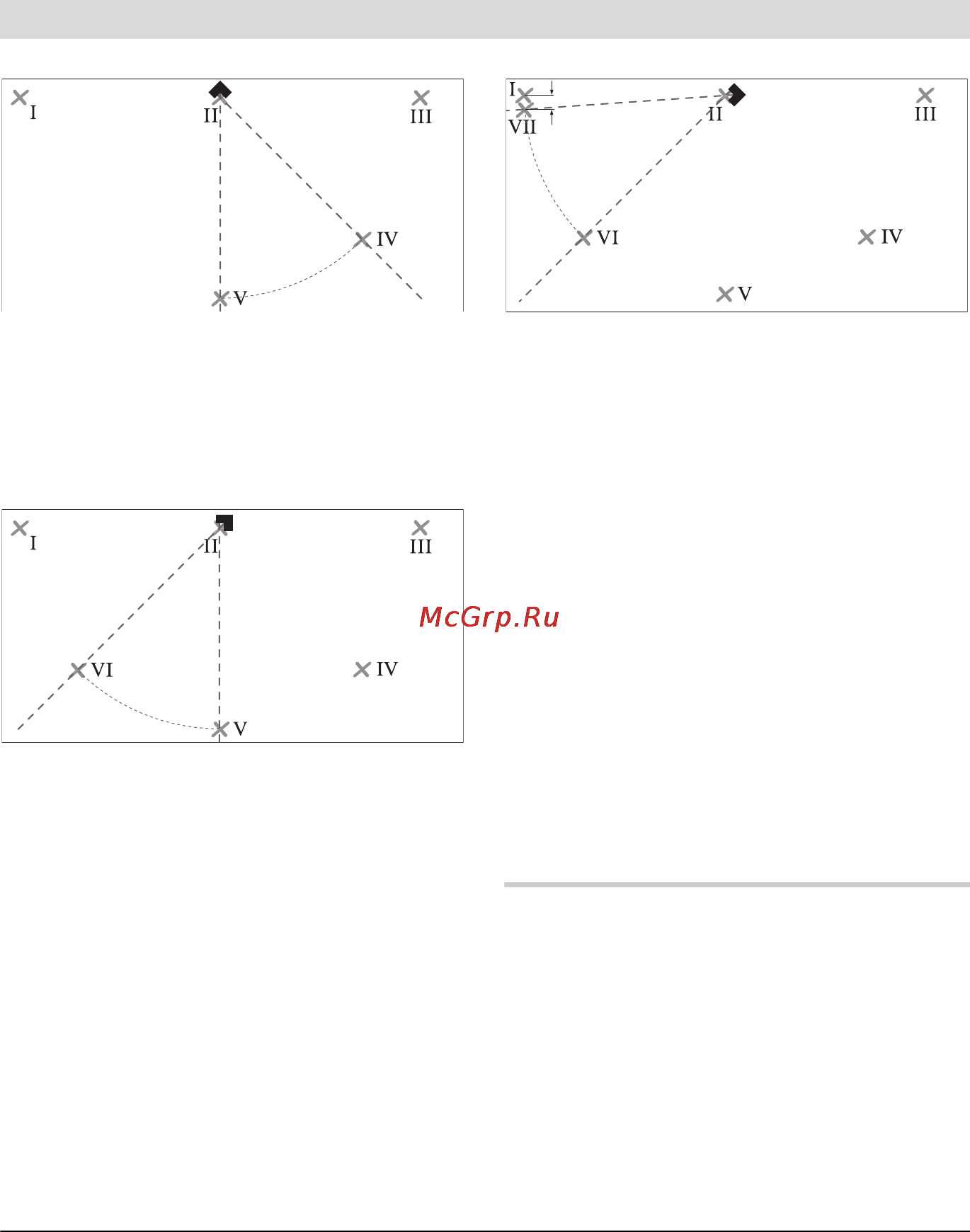

– Keerake mõõteseadet 45° nii, et 0°-laser-

kiire keskpunkt läbib punkti IV.

Laserkiirte ristumispunkt peab endistviisi

ühtima punktiga II.

Märkige 45°-laserkiir 5 m kaugusele

(punkt V).

– Keerake mõõteseadet 45° nii, et 0°-laser-

kiire keskpunkt läbib punkti V.

Laserkiirte ristumispunkt peab endistviisi

ühtima punktiga II.

Märkige 45°-laserkiir 5 m kaugusele

(punkt VI).

– Keerake mõõteseadet 45° nii, et 0°-laser-

kiire keskpunkt läbib punkti VI.

Laserkiirte ristumispunkt peab endistviisi

ühtima punktiga II.

– Märkige 45°-laserkiire keskpunkt 5 m

kaugusele punktina VII võimalikult lähe-

dale punktile I.

– Vahe d kahe punkti VII ja I vahel näitab

0°-laserkiire ja 45°-laserkiire tegelikku

kõrvalekallet.

Mõõtealal 4 x 5 m = 20 m on maksimaalne

lubatud kõrvalekalle:

20 m x ± 0,4 mm/m* = ± 8mm.

Vahe d punktide I ja VII vahel tohib järelikult

olla maksimaalselt 8 mm.

* Väärtus ±0,4 mm/m tuleneb nurgatäpsu-

sest ± 0,2 mm/m, millele lisandub võimalik

0,2 mm/m määramatus keeramisel.

Tööjuhised

f Asetage mõõteseade nii, et see on

loodis, põrandale või kinnitage seinale.

Kui seade asub pinnal kaldu, on nurk

väiksem kui 45° või 90°.

f Märgistamiseks kasutage alati ainult

laserjoone keskpunkti. Laserjoone laius

muutub kauguse muutudes.
