258 | Hrvatski

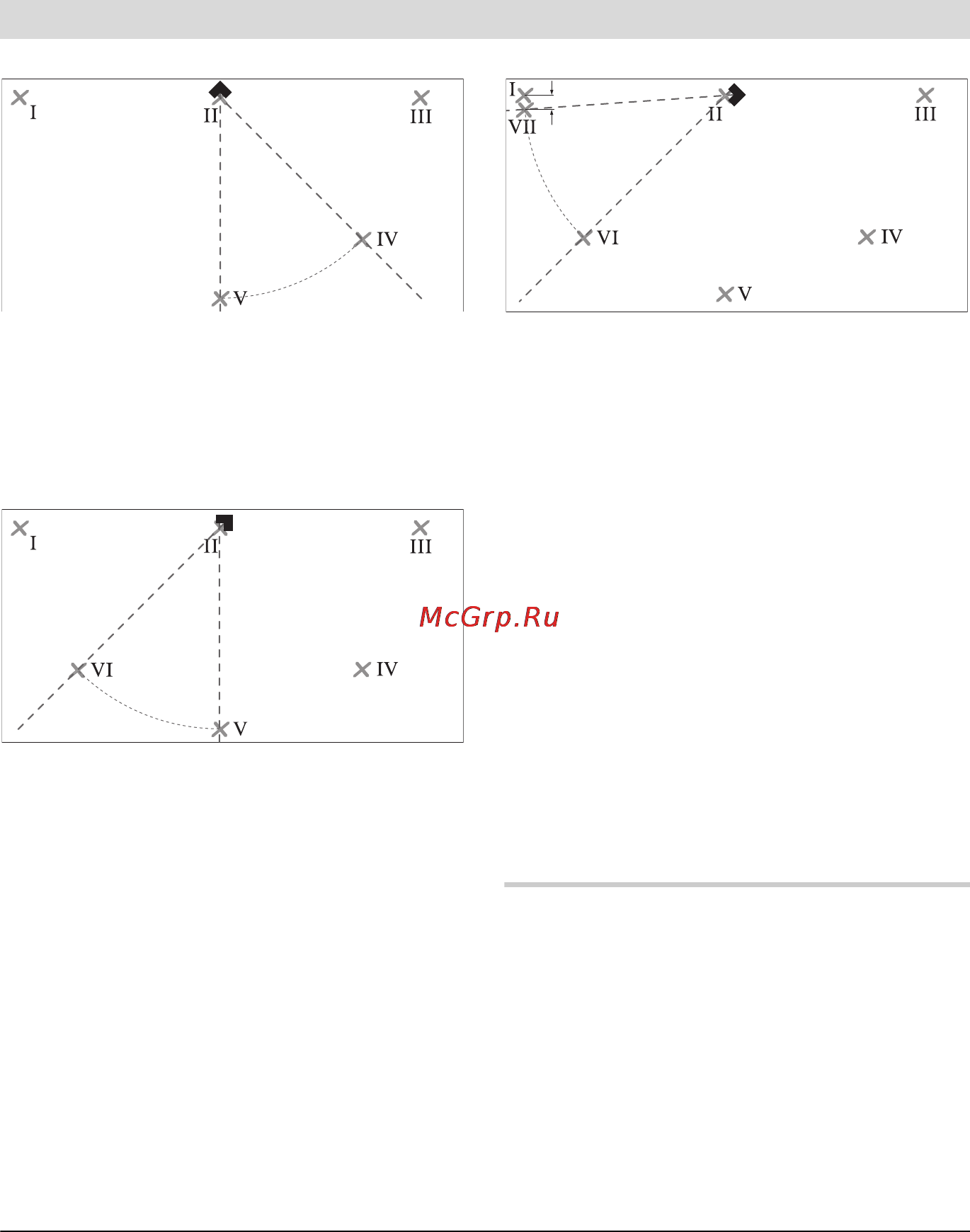

– Okrenite mjerni alat oko 45°, tako da sre-

dina 0° linije lasera prolazi kroz točku IV.

Križna točka linija lasera mora i dalje ležati

na točci II.

Označite 45° liniju lasera na udaljenosti

5m kao točkuV.

– Okrenite mjerni alat oko 45°, tako da sre-

dina 0° linije lasera prolazi kroz točku V.

Križna točka linija lasera mora i dalje ležati

na točci II.

Označite 45° liniju lasera na udaljenosti

5m kao točkuVI.

– Okrenite mjerni alat oko 45°, tako da sre-

dina 0° linije lasera prolazi kroz točku VI.

Križna točka linija lasera mora i dalje ležati

na točci II.

– Označite sredinu 45° linije lasera na uda-

ljenosti 5 m kao točku VII, po mogućnosti

pored točke I.

– Razlika d obje točke VII i I daje stvarno

odstupanje 0° linije lasera i 45° linije

lasera od pravog kuta.

Na mjernoj dionici od 4 x 5 m = 20 m, maksi-

malno dopušteno odstupanje iznosi:

20 m x ± 0,4 mm/m* = ± 8mm.

Razlika d između točaka I i VII prema tome

smije iznositi max. 8 mm.

* Vrijednost ± 0,4 mm/m dobije se iz točnosti

kuta ± 0,2 mm/m, uračunavši moguću ne-

sigurnost kod okretanja od 0,2 mm/m.

Upute za rad

f Postavite mjerni alat uvijek planarno na

pod, odnosno pričvrstite ga planarno na

zid. Kut je kod neravnog postavljanja

odnosno pričvršćenja manji od 45° od-

nosno 90°.

f Za označavanje koristite samo uvijek

središte linije lasera. Širina linije lasera

mijenja se sa udaljenošću.
