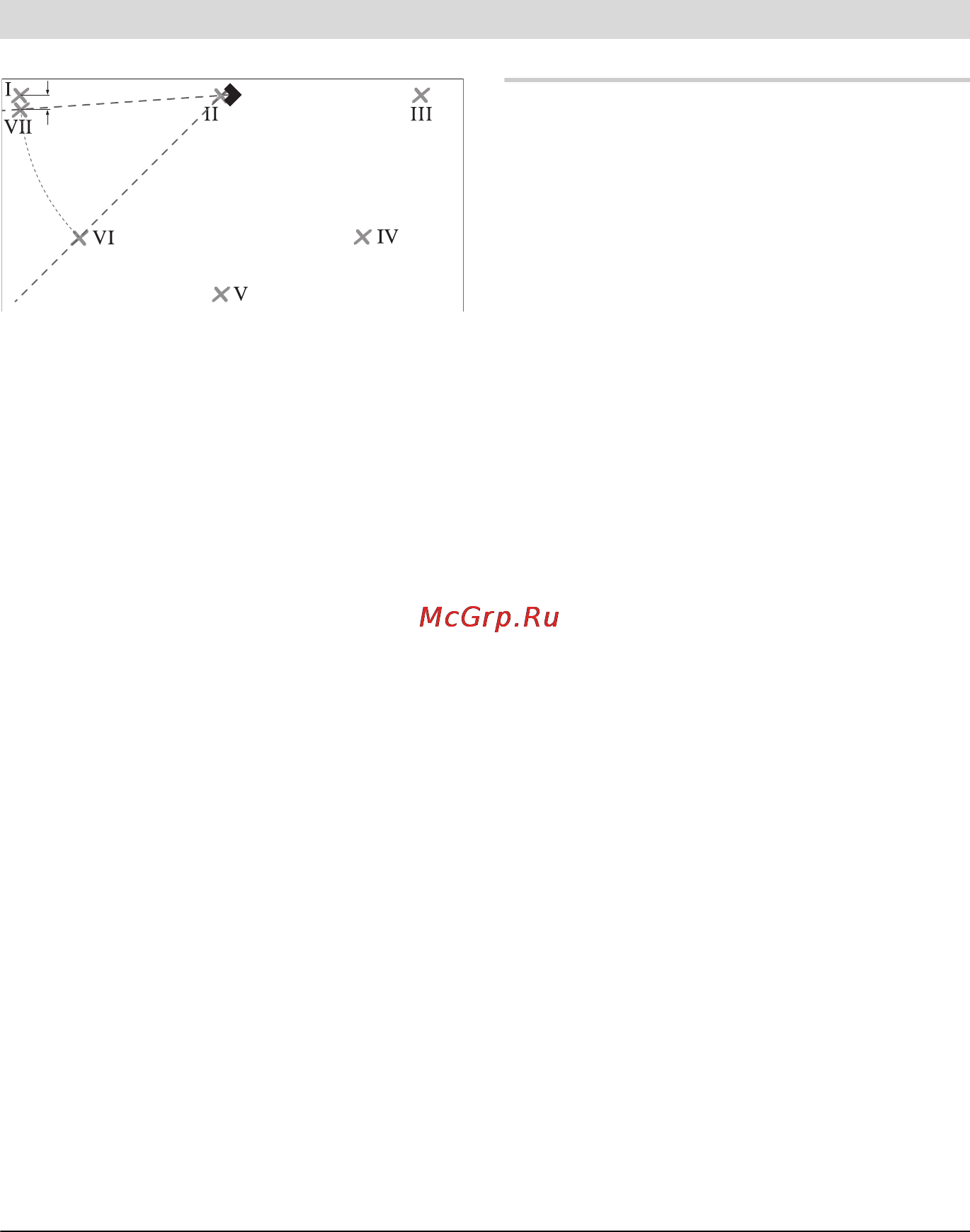

Розверніть вимірювальний прилад на
45° таким чином, щоб середина лазер-
ної лінії 0° проходила через точку VI.
Точка перетину лазерних ліній, як і ра-
ніше, повинна знаходитися в точці II.
Позначте середину лазерної лінії 45° на
відстані 5 м як точку VII якомога ближче
до точки I.
Розбіжність d між точкою VII і I це
фактичне відхилення лазерної лінії 0° і
лазерної лінії 45°.
На ділянці 4x5м=2 максимально
допустима розбіжність становить:
20 м x ± 0,4 мм/м* = ± м.
Розбіжність d між точкою I і VII не повинна
перебільшувати макс. 8 мм.
начення ± 0,4 мм/м складається з кутової
точності ±0,2 мм/м плюс можлива похибка
при розвертанні 0,2 мм/м.
Вказівки щодо роботи
f Встановлюйте вимірювальний прилад
завжди рівно на землі або закріплюйте
його рівно на стіні. При нерівній уста-
новці або нерівному закріпленні кут
менший за 45°/90°.
f Для позначення завжди використо-
вуйте середину лазерної лінії. Ширина
лазерної лінії міняється в залежності від
відстані.
f Ніколи не використовуйте лазерні лінії,
що їх вимірювальний прилад випро-
мінює на стіну, для вирівнювання.
Вимірювальний прилад не обладнаний
функцією самонівелювання, і тому
лазерна лінія на стіні спотворена.
f Реперна точка для вирівнювання
плитки знаходиться в точці перетину P
лазерних ліній безпосередньо перед
вимірювальним приладом. Для пере-
несення кута вимірювальний прилад
треба повертати в цій точці перетину,
див. мал. F.
f Встановлюйте вимірювальний прилад
лише на чисту вирівнювальну плиту 10.
Вимірювальний прилад не може стояти
рівно, якщо поверхня вирівнювльної
плити нерівна або забруднена, в резуль-
таті чого Ви отримаєте неправильні
результати вимірювання.
