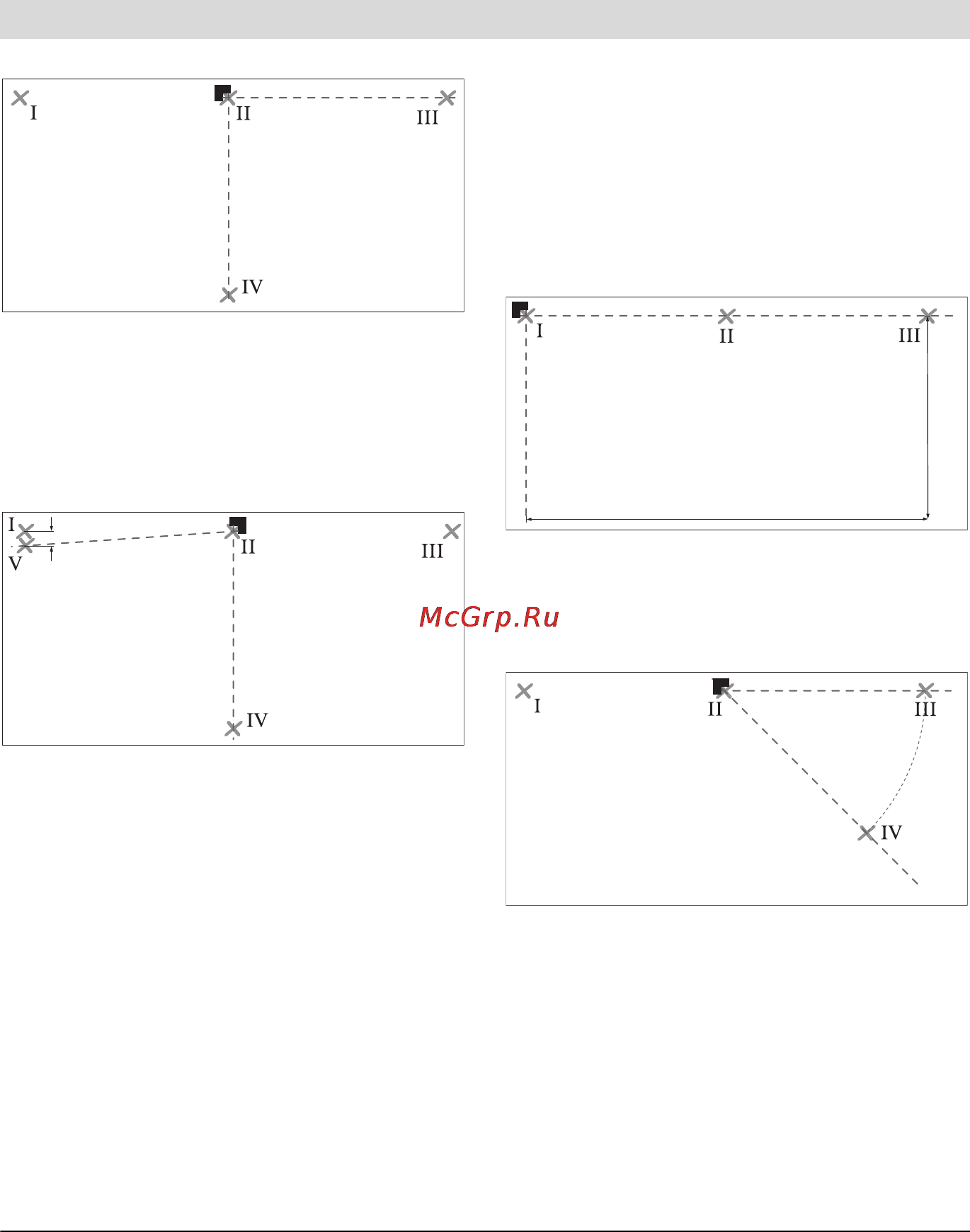

– Asetage mõõteseade (ilma et seda pöö-

raksite) 5 m kaugusele nii, et laserkiirte

ristumispunkt ühtiks juba märgitud punk-

tiga II ja et 0°-laserkiir läbiks punkti III.

Märkige 90°-laserkiire keskpunkt 5 m

kaugusele (punkt IV).

– Keerake mõõteseadet 90° nii, et 0°-laser-

kiire keskpunkt läbib punkti IV.

Laserkiirte ristumispunkt peab endistviisi

ühtima punktiga II.

– Märkige 90°-laserkiire keskpunkt 5 m

kaugusele punktina V võimalikult lähedale

punktile I.

– Vahe d kahe punkti V ja I vahel näitab

0°-laserkiire ja 90°-laserkiire tegelikku

kõrvalekallet täisnurgast.

2 x 5 = 10 m kaugusel on lubatud maksi-

maalne kõrvalekalle:

10 m x ± 0,2 mm/m = ±2mm.

Vahe d punktide I ja V vahel tohib järelikult

olla maksimaalselt 2 mm.

0°- ja 45°-laserkiire vahelise nurgatäpsuse

kontrollimine

– Asetage mõõteseade mõõdetava ala ühte

nurka. Lülitage mõõteseade sisse ja

rihtige nii, et 0°-laserkiir kulgeb piki mõõ-

detava ala pikemat külge ja 90°-laserkiir

piki mõõdetava ala lühemat külge.

– Märkige laserjoonte keskpunkt põrandale

(punkt I). Lisaks märkige 0°-laserkiire

keskpunkt 5 m kaugusele (punkt II) ja

10 m kaugusele (punkt III).

– Asetage mõõteseade (ilma et seda pöö-

raksite) 5 m kaugusele nii, et laserkiirte

ristumispunkt ühtiks juba märgitud punk-

tiga II

ja et 0°-laserkiir läbiks punkti III.

Märkige 45°-laserkiir 5 m kaugusele

(punkt IV).

10 m

5 m
