Türkçe | 143

Bosch Power Tools 1 609 929 S09 | (15.10.08)

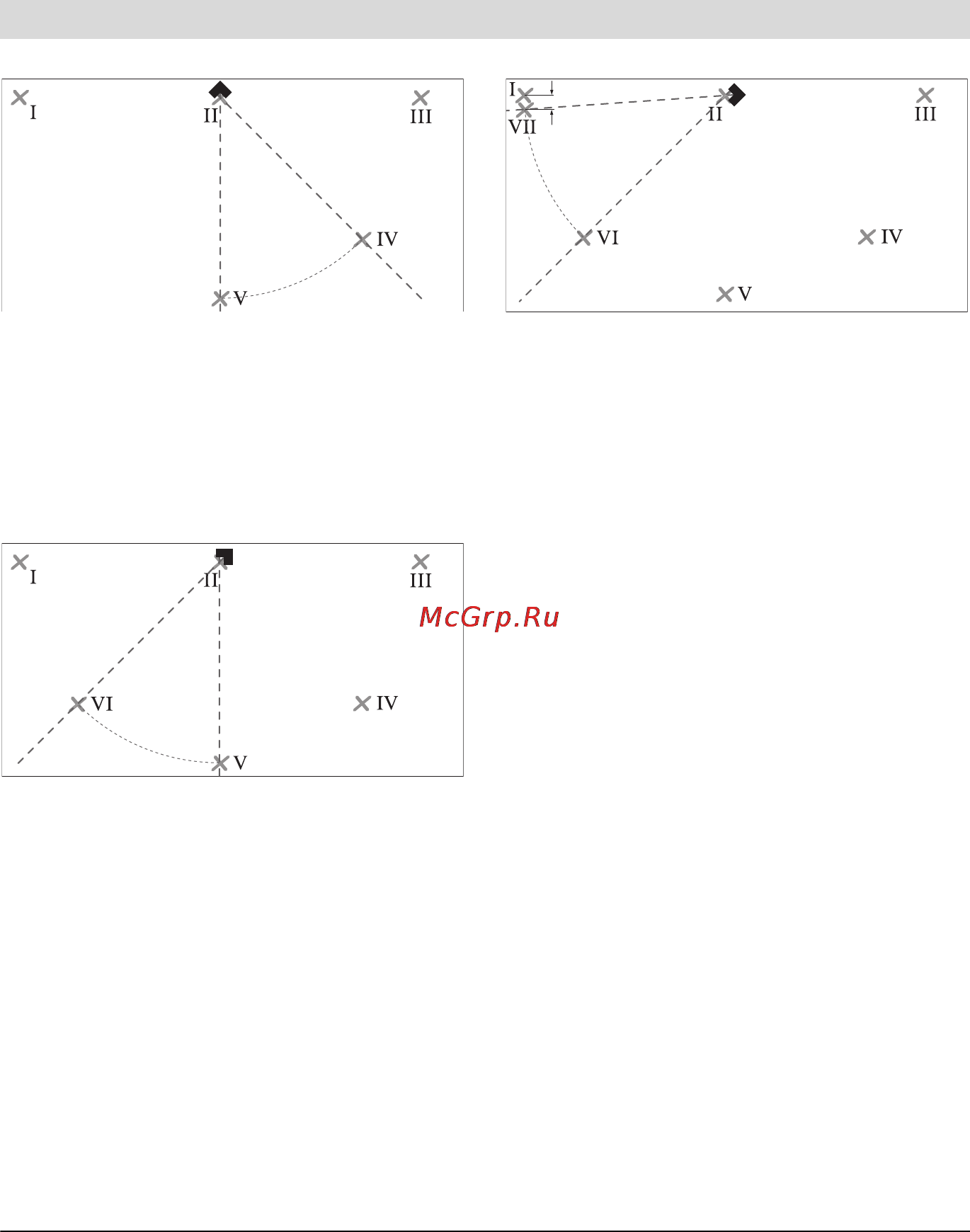

– Ölçme cihazn 45°öyle çevirin ki,

0°-Lazer çizgisinin ortas Nokta IV'ten

geçsin.

Ayrca lazer çizgilerinin kesiştiği Nokta II

üzerinde olmaldr.

5 m uzaklktaki 45°-Lazer çizgisini

Nokta V olarak işaretleyin.

– Ölçme cihazn 45°öyle çevirin ki,

0°-Lazer çizgisinin ortas Nokta V'ten

geçsin.

Ayrca lazer çizgilerinin kesiştiği Nokta II

üzerinde olmaldr.

5 m uzaklktaki 45°-Lazer çizgisini

Nokta VI olarak işaretleyin.

– Ölçme cihazn 45°öyle çevirin ki,

0°-Lazer çizgisini ortas Nokta VI'dan

geçsin.

Ayrca lazer çizgilerinin kesiştiği Nokta II

üzerinde olmaldr.

– 5 m uzaklktaki 45°-Lazer çizgisinin

ortasn Nokta VII olarak mümkün olduğu

kadar Nokta I yaknna işaretleyin.

– Her iki VII ve I noktalar arasndaki d fark

0°-Lazer çizgisi ile 45°-Lazer çizgisinin

gerçek sapmasn verir.

4x5m=20m'lik ölçme hattndaki müsaade

edilen maksimum sapma:

20 m x ± 0,4 mm/m* = ± 8mm.

Buna göre I ve VII noktalar arasndaki d fark

en fazla 8 mm olmaldr.

* Değer ±0,4 mm/m; aç hassaslğ ±0,2 mm/m

art 0,2 mm/m'lik olas bir toleranstan oluşur.
