检查角度精度

必须在一个 10 x 5 米而且地面坚实平坦的空旷场所

内进行检验。

如果在检查时发现测量仪器的偏差超过最大极限。

必须把仪器交给博世顾客服务处修理。

检查 0 度激光和 90 度激光之间的角度精度。

– 把测量仪器放置在检验场所的角落。开动仪器，

并调整仪器让 0 度激光线沿著测量场所的长边发

射，而 90 度激光线沿著测量场所的短边发射。

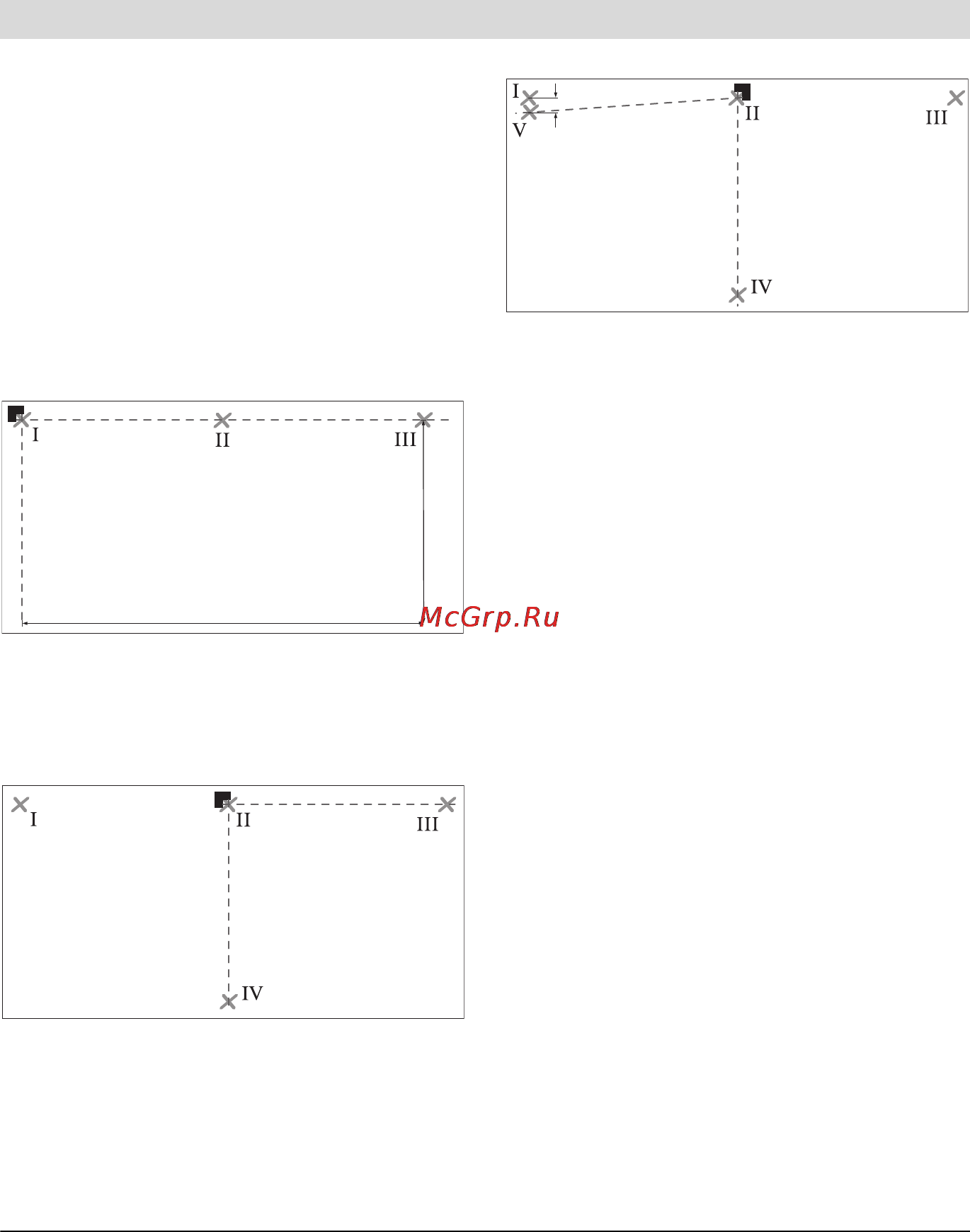

– 把两道激光的交叉点画在地板上（点 I）。

并且在 5 米远处的 0 度激光中心点打上记号

（点 II），以及在 10 米远处的 0 度激光中心点打

上记号（点 III）。

– 把测量仪器移动到

5 米远处（勿旋转仪器），并

且让两道激光的交叉点和点 II 重叠，而 0 度激光

线得穿过点 III。

在 5 米远处的 90 度激光中心点打上记号

（点 IV）。

– 把测量仪器旋转 90 度，并且让 0 度激光线的中心

点穿越点 IV。

两道激光的交叉点必须仍然和点 II 重叠。

– 在 5 米远处的 90 度激光中心点打上记号

（点 V）。尽量把这个记号打在点 I 的旁边。

– 点 V 和点 I 之间的差距 d ，便是 0 度激光线和 90

度激光线之间的夹角与九十度角的偏差。

在 2x5米 = 10 米的测量距离，许可的最大偏差值

为：

10 米 x

±0,2 毫米 / 米 = ±2 毫米。

点 I 和点 V 之间的差距 d 最多不可以超过 2 毫米。
