檢查角度精度

必須在一個 10 x 5 米而且地面堅實平坦的空曠場所

內進行檢驗。

如果在檢查時發現測量儀器的偏差超過最大極限。

必須把儀器交給博世顧客服務處修理。

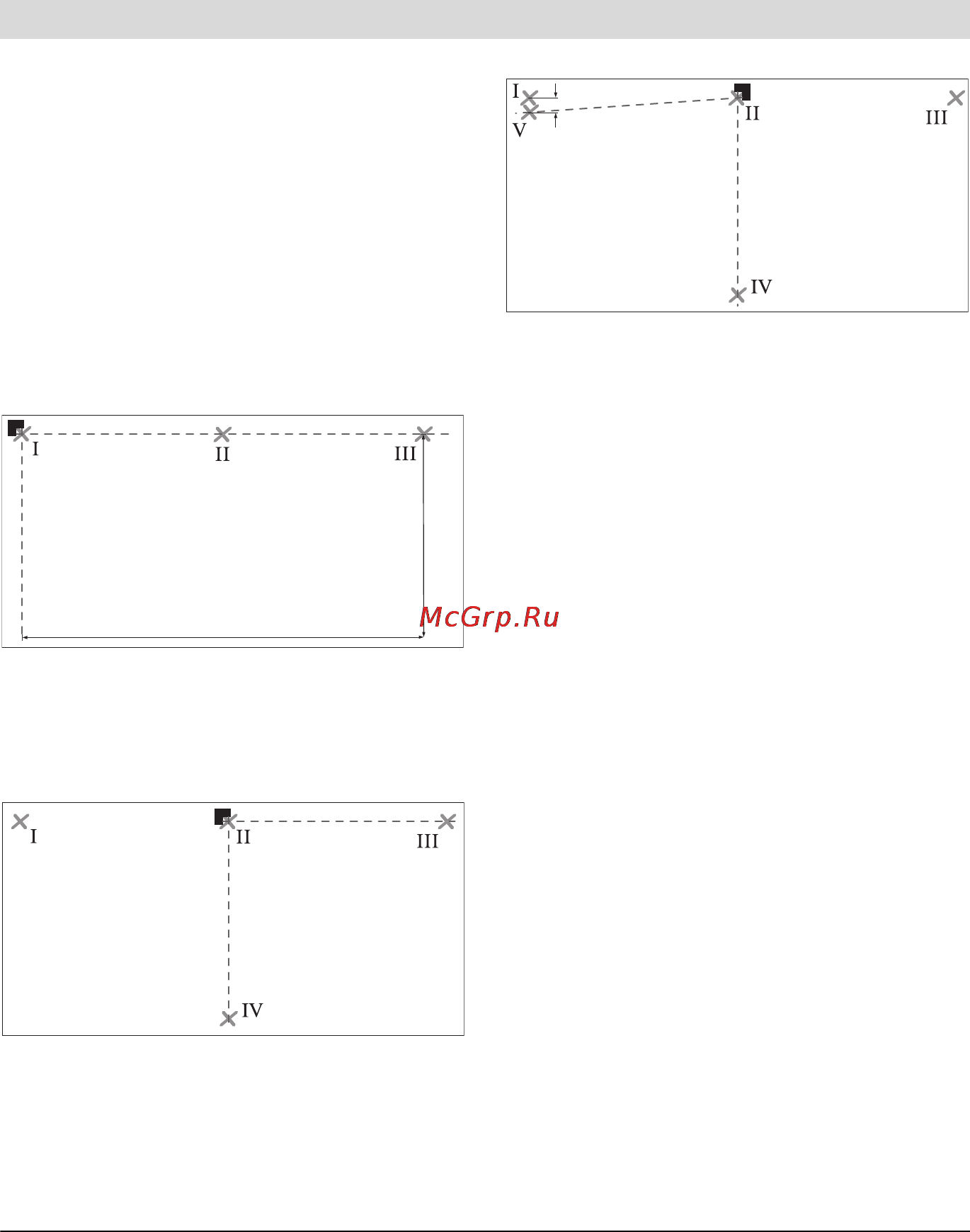

檢查 0 度激光和 90 度激光之間的角度精度。

– 把測量儀器放置在檢驗場所的角落。開動儀器，

並調整儀器讓 0 度激光線沿著測量場所的長邊發

射，而 90 度激光線沿著測量場所的短邊發射。

– 把兩道激光的交叉點畫在地板上（點 I）。並且在

5 米遠處的 0 度激光中心點打上記號（點 II），

以及在 10 米遠處的 0 度激光中心點打上記號

（點 III）。

– 把測量儀器移動到 5 米遠處（勿旋轉儀器），並

且讓兩道激光的交叉點和點 II 重疊，而 0 度激光

線得穿過點 III。

在 5 米遠處的 90 度激光中心點打上記號

（點 IV）。

– 把測量儀器旋轉 90 度，並且讓 0 度激光線的中心

點穿越點 IV。

兩道激光的交叉點必須仍然和點 II 重疊。

– 在 5 米遠處的 90 度激光中心點打上記號

（點 V ）。盡量把這個記號打在點 I 的旁邊。

– 點 V 和點 I 之間的差距

d，便是 0 度激光線和 90

度激光線之間的夾角與九十度角的偏差。

在 2x5米 =10米的測量距離，許可的最大偏差值

為 :

10 米 x ±0,2 毫米 / 米 = ±2 毫米。

點 I 和點 V 之間的差距 d 最多不可以超過 2 毫米。
