36 | Français

Contrôler la précision angulaire entre

la ligne laser 0° et 90°

– Positionnez l’appareil de mesure dans un

des coins de la surface à mesurer. Mettez

l’appareil de mesure en place. Orientez-le

de sorte que la ligne laser 0° se trouve le

long du côté long de la surface à mesurer

et la ligne laser 90° le long du côté court

de la surface à mesurer.

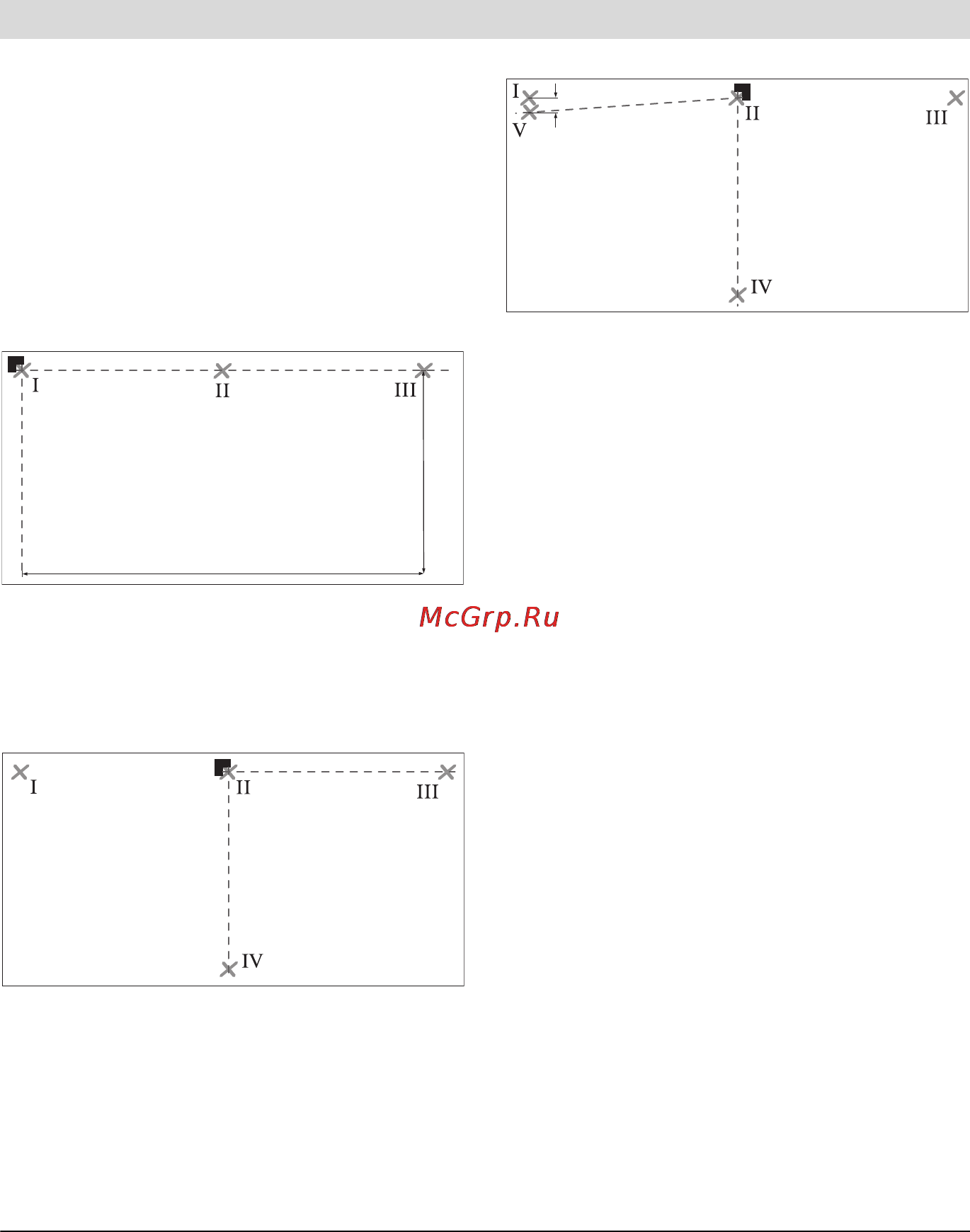

– Marquez le point de croisement des lignes

laser sur le sol (point I). Marquez égale-

ment le milieu de la ligne laser 0° à une

distance de 5 m (point II) et à une dis-

tance de 10 m (point III).

– Montez l’appareil de mesure (sans le re-

tourner) à une distance de 5 m de sorte

que le point de croisement des lignes laser

atteigne le point déjà marqué II et que la

ligne laser 0° passe à travers point III.

Marquez le milieu de la ligne laser 90° à

une distance de 5 m (point IV).

– Tournez l’appareil de mesure de 90° de

sorte que le milieu de la ligne laser 0°

passe à travers point IV.

Le point de croisement des lignes laser

doit se trouver toujours sur point II.

– Marquez le milieu de la ligne laser 90° à

une distance de 5 m comme point V aussi

près que possible de point I.

–L’écart d entre les deux points V et I indi-

que la divergence réelle de la ligne laser

0° et de la ligne laser 90° de l’angle droit.

Pour une distance à mesurer de

2 x 5 m = 10 m, la divergence de précision

max. admissible est de :

10 m x ± 0,2 mm/m = ± 2 mm.

Par conséquent, l’écart d entre les points I

et V ne doit être que 2 mm max.

10 m

5 m
