144 | Slovensko
1 609 929 W93 | (31.5.10) Bosch Power Tools

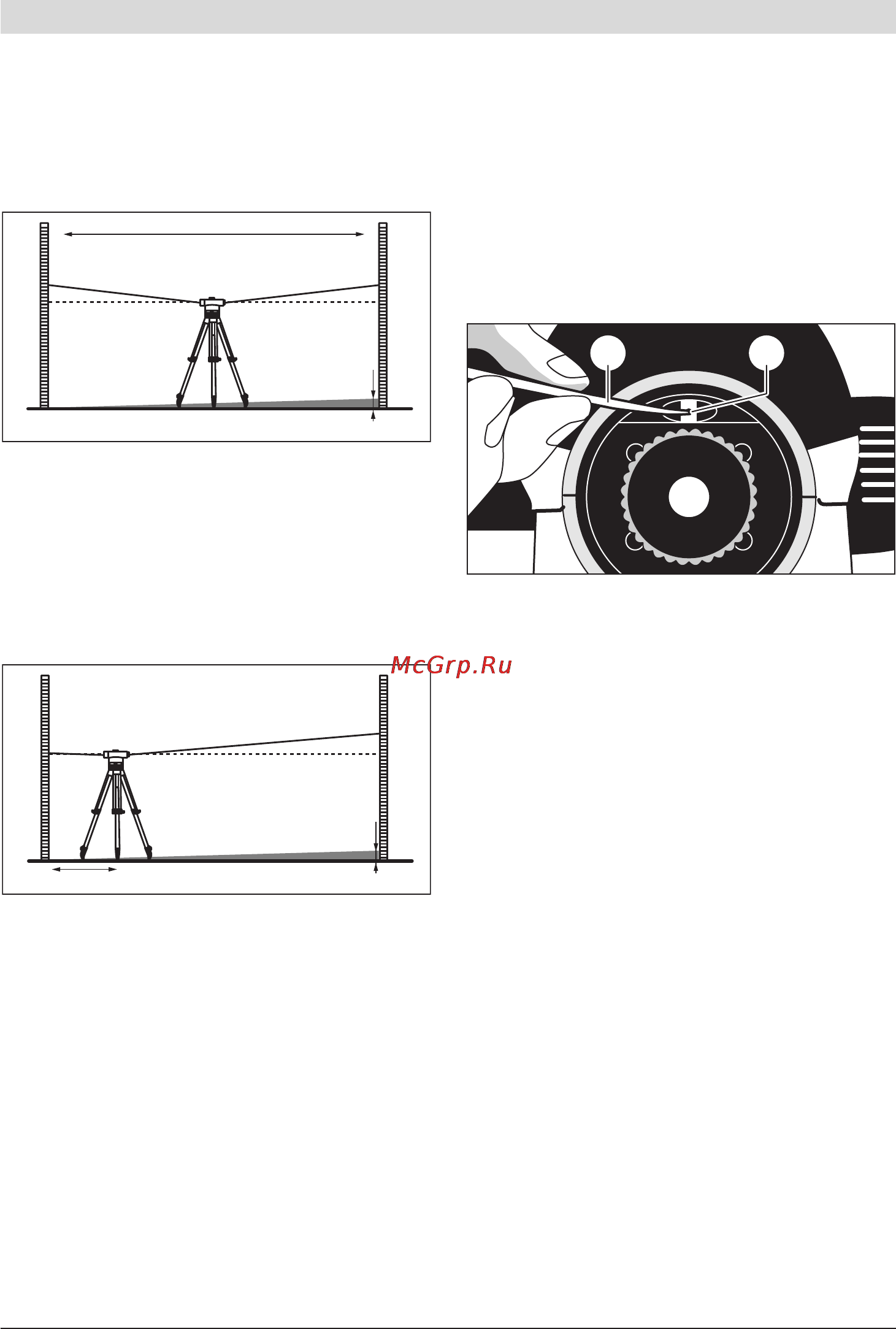

Preverjanje nitnega križa
Za preverjanje potrebujete merilno razdaljo, ki je
dolga pribl. 30 m. Merilno orodje postavite na
sredino in nivelirni letvi A in B naj bosta na obeh
koncih merilne razdalje.
Po naravnavanju in fokusiranju merilnega orodja
odčitajte višino na obeh nivelirnih letvah.
Izračunajte razliko d med višino a
1
na nivelirni
letvi A in višino b
1
na nivelirni letvi B.
Primer:
a
1
=1,937m
b
1
=1,689m
a
1
b
1
=1,937m 1,689 m = 0,248 m = d
Merilno orodje postavite v oddaljenosti pribl.
1 m od nivelirne letve A. Po naravnavnaju in
fokusiranju merilnega orodja odčitajte višino a
2
na nivelirni letvi A.
Odštejte predhodno izračunano vrednost d od
izmerjene višine a
2
, da bi tako dobili predvideno
vrednost za višino b
2
na nivelirni letvi B.
Izmerite višino b
2
na nivelirni letvi B. Če
izmerjena vrednost odstopa več kot 6 mm
(GOL 20 D/G) oz. 3 mm (GOL 26 D/G) od
izračunane predvidene vrednosti, morate nitni
križ ponovno justirati.
Primer:
a
2
=1,724m
d =0,248m
a
2
d =1,724m 0,248 m = 1,476 m
GOL 20 D/G: Višina b
2
mora pri merjenju
1,476 m znašati ± 6mm.
GOL 26 D/G: Višina b
2
mora pri merjenju
1,476 m znašati ± 3 mm.
Ponovno justiranje nitnega križa
Odvijte pokrov okularja 4. S pomočjo
nastavnega vijaka 18 zasukajte justrini vijak 5 v
smeri oz. proti smeri urnega kazalca tako, da
boste pri merjenju na nivelirni letvi B dosegli
izračunano predvideno vrednost za višino b
2
.
Ponovno privijte pokrov okularja 4.
Primer:
Pri merjenju b
2
morate nastaviti vrednost
1,476 m.
Ponovno preverite nitni križ. Po potrebi
ponovite postopek justranja in se, če je
potrebno, obrnite na servis podjetja Bosch.
AB
30 m
a
1
b
1
d
a
1
– b
1
= d
AB
1 m
a
2
b
2
a
2
– d = b
2
d
18 5
