34 | Português
1 609 929 W93 | (31.5.10) Bosch Power Tools
Controlar o compensador
Após alinhar e focalizar o instrumento de medi-
ção deverá medir a altura num ponto de referên-
cia. Premir em seguida o botão de travamento 8
do compensador e em seguida soltar de novo.
Medir novamente a altura no ponto de referência.
Se as duas alturas não forem exactamente iguais,
o instrumento de medição deverá ser reparado
numa oficina de serviço pós-venda Bosch.

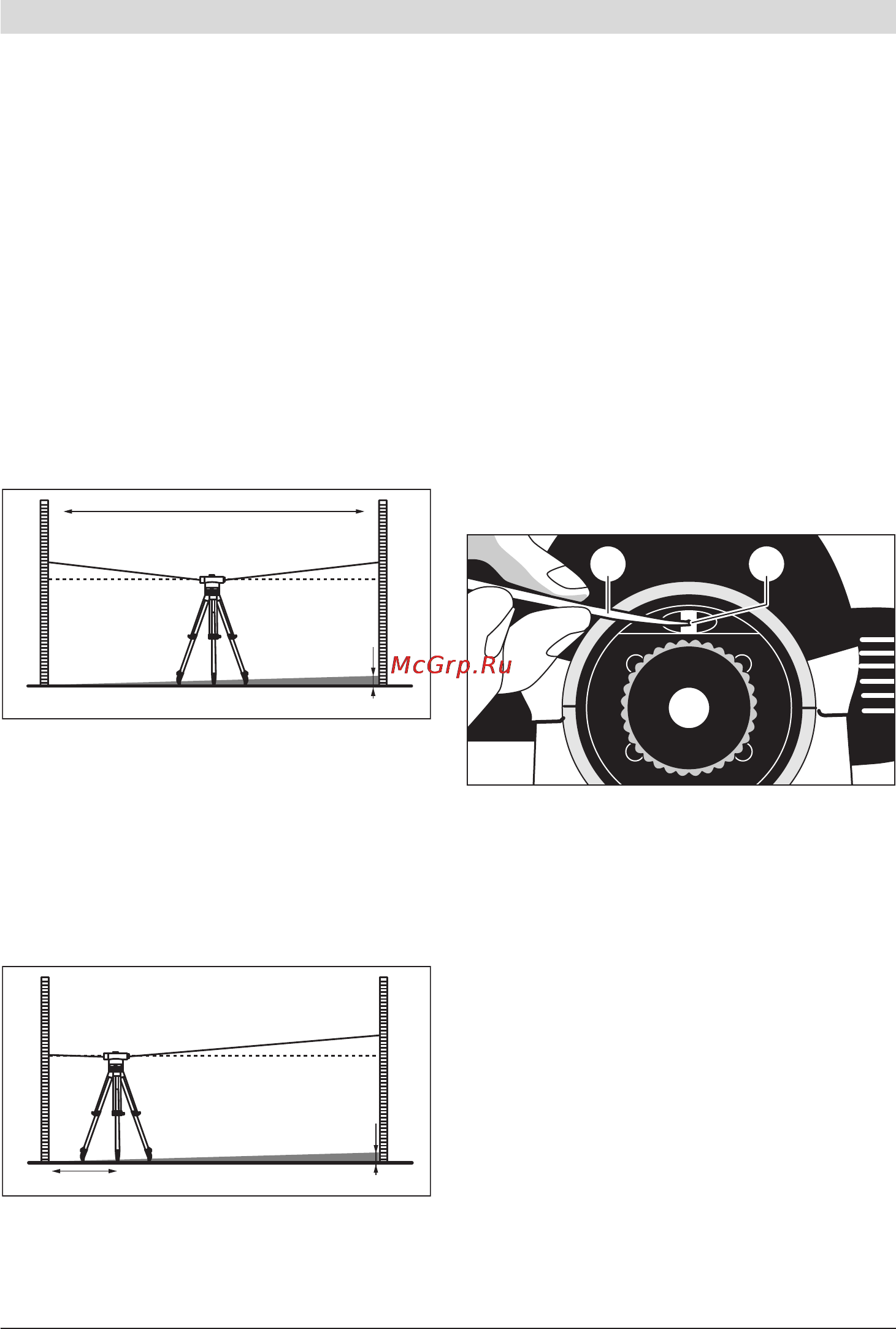

Controlar a retícula
Para o controle é necessária uma distância de
medição de aprox. 30 m de comprimento. Colo-
car o instrumento de medição no centro e as ré-
guas de nivelamento A e B em ambas as extre-
midades do percurso de medição.
Após alinhar e focalizar o instrumento de medi-
ção deverá ler a altura em ambas as réguas de
nivelamento. Calcular a diferença d entre a altu-
ra a
1
na régua de nivelamento A e a altura b
1
na
régua de nivelamento B.
Exemplo:
a
1
= 1,937 m
b
1
= 1,689 m
a
1
– b
1
= 1,937 m – 1,689 m = 0,248 m = d
Colocar o instrumento de medição a uma distân-
cia de aprox. 1 m da régua de nivelamento A.
Após alinhar e focalizar o instrumento de medição
deverá ler a altura a
2
na régua de nivelamento A.
Subtrair o valor d, calculado anteriormente, da
altura medida a
2
, para obter o valor nominal pa-
ra a altura b
2
na régua de nivelamento B.
Medir a altura b
2
na régua de nivelamento B. Se
o valor medido divergir por mais que 6 mm
(GOL 20 D/G) ou 3 mm (GOL 26 D/G) do valor
nominal calculado, será necessário reajustar a
retícula.
Exemplo:
a
2
= 1,724 m
d = 0,248 m
a
2
– d = 1,724 m – 0,248 m = 1,476 m
GOL 20 D/G: A altura b
2
deve ser de 1,476 m
± 6 mm na medição.
GOL 26 D/G: A altura b
2
deve ser de 1,476 m
± 3 mm na medição.
Reajustar a retícula
Desatarraxar a tampa da ocular 4. Girar, com
ajuda do mandril de ajuste 18, o parafuso de
ajuste 5 no sentido dos ponteiros do relógio, ou
no sentido contrário dos ponteiros do relógio,
até a medição na régua de nivelamento B o valor
nominal calculado alcançar a altura b
2
.
Desatarraxar novamente a tampa da ocular 4.
Exemplo:
Na medição de b
2
deve ser ajustado o valor
1,476 m.
Controlar novamente a retícula. Repetir o pro-
cesso de ajuste sempre que for necessário ou
entrar em contacto com o serviço pós-venda da
Bosch.
AB
30 m
a
1
b
1
d
a
1
– b
1
= d
AB
1 m
a
2
b
2
a
2
– d = b
2
d
18 5
