中文 | 173
Bosch Power Tools 1 609 929 W93 | (31.5.10)

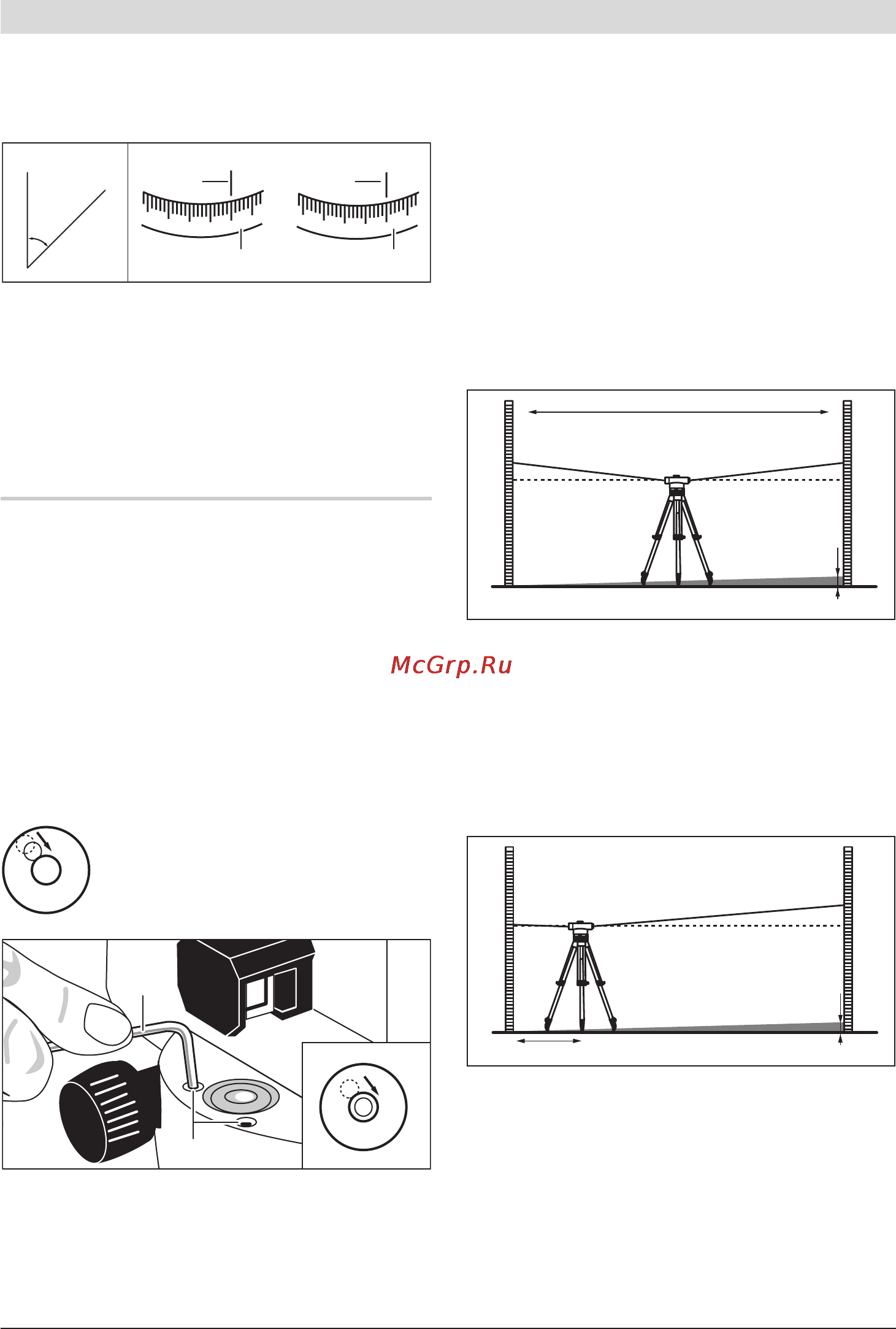

角度测量
透过测量角度时的起始点来瞄准测量仪器。
把测量仪器对准点 A。转动水平刻度盘 10 让刻度 0 对
准水平刻度盘的读取记号 9。 接著把测量仪器朝向点 B，
此时便可以记下水平刻度盘的读取记号 9 下的刻度。
GOL 20 D/GOL 26 D: 范例测量所得的角度为： 45°。
GOL 20 G/GOL 26 G: 范例测量所得的角度为：
45 新度。
检查仪器的测量准确度
操作仪器之前或经过长时间的运输之后，都必须检查测
量仪器的找平精度和显示精度。
检查圆水准仪
使用地脚螺栓 12 校准测量工具。 调整螺栓让气泡位在
圆水准仪 7 的中央。
将望远镜旋转 180°，如果气泡离开了圆水准仪 7 的中
央位置，便须再度校准圆水准仪。
再度校准圆水准仪
把圆水准仪 7 的气泡移动到圆水准仪的外
围和中心点之间。此时必须拧转地脚螺栓
12。
使用内六角扳手 17 拧转矫正螺钉 11，让气泡进入圆水
准仪的中央位置。
将望远镜旋转 180° 来检查圆水准仪。需要的话要重覆
调校过程或者接洽博世的顾客服务处。
检查胀缩件
做好测量仪器的校准和聚焦工作后，先寻找一个参考点
并测量该点的高度。接著按下胀缩件的锁定钮 8 并随即
放开它。重新测量参考点的高度。
如果两次的高度测量结果不一致，便必须把测量仪器交
给博世顾客服务处修理。
检查十字交叉线段
检查时必须找一段 30 公尺长的测量距离。把测量仪器
放在中央。在测量距离的两端分别放置水准尺 A 和水准
尺 B。
做好测量仪器的校准和聚焦工作后，再先后读取两个水
准尺上的高度。 计算出差值 d ；即 a
1
( 水准尺 A 上的高
度 ) 和 b
1
( 水准尺 B 上的高度 ) 的差距。
例子：
a
1
=1,937米
b
1
=1,689米
a
1
– b
1
= 1,937 米 – 1,689 米 =0,248米 = d
把测量仪器放置在距离水准尺 A 约 1 米处。做好测量仪
器的校准和聚焦工作后，再读取高度值 a
2
( 水准尺 A 上
的高度 )。
把先前计算所得的 d 值从测量所得的高度值 a
2
中减除，
以求得高度 b
2
( 水准尺 B 上的高度 ) 的额定值。
测量高度 b
2
( 水准尺 B 上的高度 )，此测量值和计算得
到的额定值的差距如果超过 6 毫米 (GOL 20 D/G) 或
3 毫米 (GOL 26 D/G)，则须再度校准十字交叉线段。
20
10
0
A
40
50
60
B
A
B
x
°
9
10
9
10
17
11
AB
30 m
a
1
b
1
d
a
1
– b
1
= d
AB
1 m
a
2
b
2
a
2
– d = b
2
d
