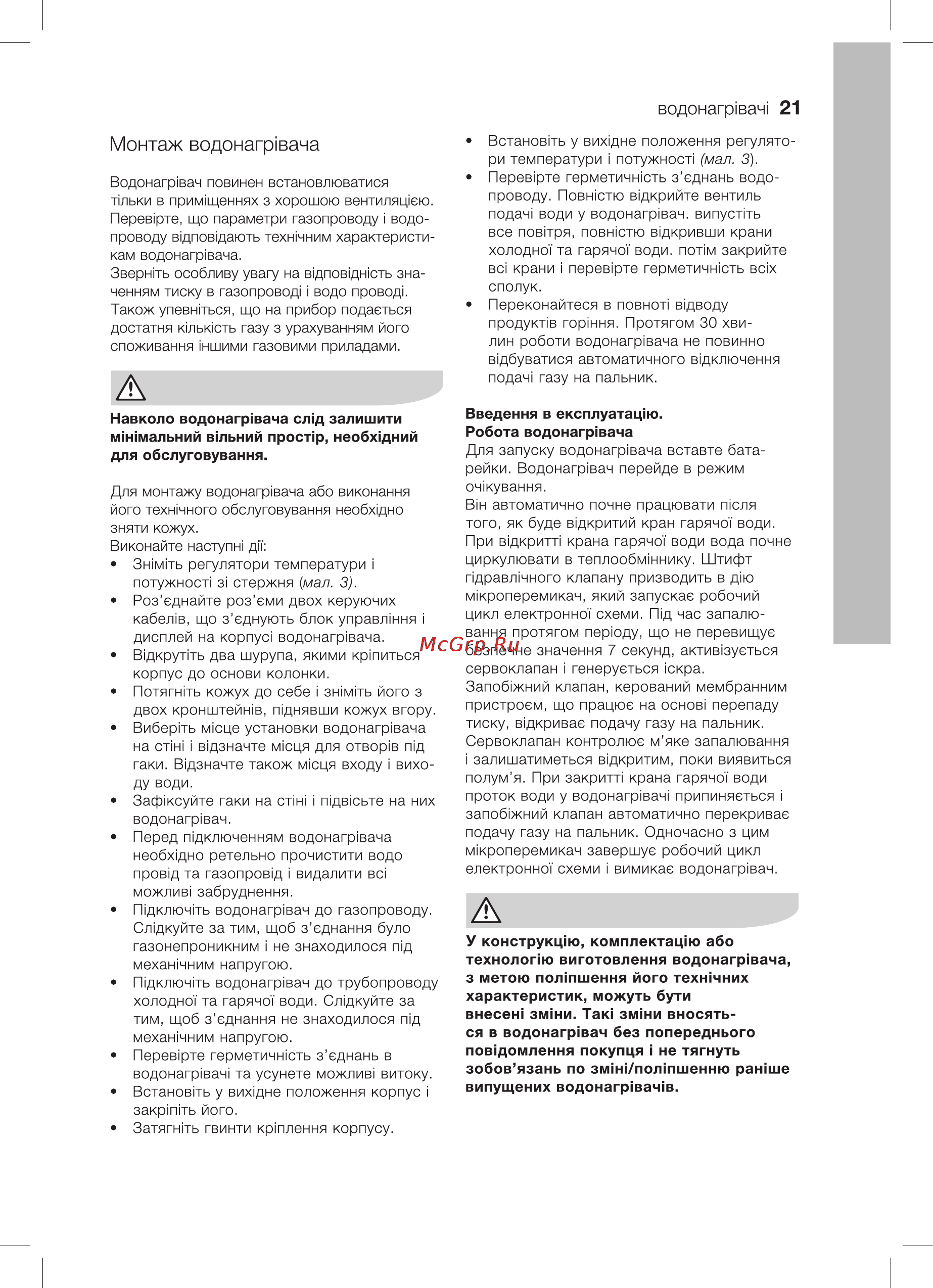

водонагр вач 21 Монтаж водонагр вача Водонагр вач повинен встановлюватися т льки в прим щеннях з хорошею вентиляц ею Перев рте що параметри газопроводу водо проводу вщповщають техн чним характеристи кам водонагр вача Звернпъ особливу увагу на вщпов щнють зна чениям тиску в газопровод водо провод Також упевнпъся що на прибор подаеться достатня к льк сть газу з урахуванням його споживання ншими газовими приладами Навколо водонагр вача слщ залишити м1Н мальний в льний простер необхщний для обслуговування Для монтажу водонагр вача або виконання його техн чного обслуговування необидно зняти кожух Виконайте наступи да Зн м ть регулятори температури потужност з стержня мал 3 Роз еднайте роз еми двох керуючих кабел в що з еднують блок управл ння дисплей на корпус водонагр вача Вщкрупть два шурупа якими кр питься корпус до основи колонки Потягнггь кожух до себе зн м ть його з двох кронштейн в пщнявши кожух вгору Вибер ть м сце установки водонагр вача на ст н вщзначте м сця для отвор в пщ гаки Вщзначте також м сця входу вихоДУ води Заф ксуйте гаки на ст н пщвюьте на них водонагр вач Перед пщключенням водонагр вача необхщно ретельно прочистити водо провщ та газопровщ видалити вс можлив забруднення Пщключ ть водонагр вач до газопроводу Сл дкуйте за тим щоб з еднання було газонепроникним не знаходилося пщ механ чним напругою Пщключ ть водонагр вач до трубопроводу холодно та гарячо води Сл дкуйте за тим щоб з еднання не знаходилося пщ механ чним напругою Перев рте герметичн сть з еднань в водонагр вач та усунете можлив витоку Встанов ть у вихщне положения корпус закрыть його Затягн ть гвинти кр плення корпусу Встанов ть у вихщне положения регулято ри температури потужност мал 3 Перев рте герметичн сть з еднань водо проводу Повн стю вщкрийте вентиль подач води у водонагр вач випуст ть все пов тря повн стю вщкривши крани холодно та гарячо води пот м закрийте вс крани перев рте герметичн сть вс х сполук Переконайтеся в повнот выводу продукт в гор ння Протягом 30 хвилин роботи водонагр вача не повинно в дбуватися автоматичного выключения подач газу на пальник Введения в експлуатащю Робота водонагр вача Для запуску водонагр вача вставте бата рейки Водонагр вач перейде в режим оч кування В н автоматично почне працювати п сля того як буде вщкритий кран гарячо води При в дкритт крана гарячо води вода почне циркулювати в теплообм ннику Штифт г дравл чного клапану призводить в д ю м кроперемикач який запускае робочий цикл електронно схеми Пщ час запалювання протягом перюду що не перевищуе безпечне значения 7 секунд актив зуеться сервоклапан генеруеться скра Запоб жний клапан керований мембранним пристроем що працюе на основ перепаду тиску в дкривае подачу газу на пальник Сервоклапан контролюе м яке запалювання залишатиметься вщкритим поки виявиться полум я При закритт крана гарячо води проток води у водонагр вач припиняеться запоб жний клапан автоматично перекривае подачу газу на пальник Одночасно з цим м кроперемикач завершуе робочий цикл електронно схеми вимикае водонагр вач У конструкц ю комплектащю або технолопю виготовлення водонагр вача з метою полтшення його техычних характеристик можуть бути внесен зм ни Так зм ни вносяться в водонагр вач без попереднього повщомлення покупця не тягнуть зобов язань по зм н пол пшенню ран ше випущених водонагр вач в
