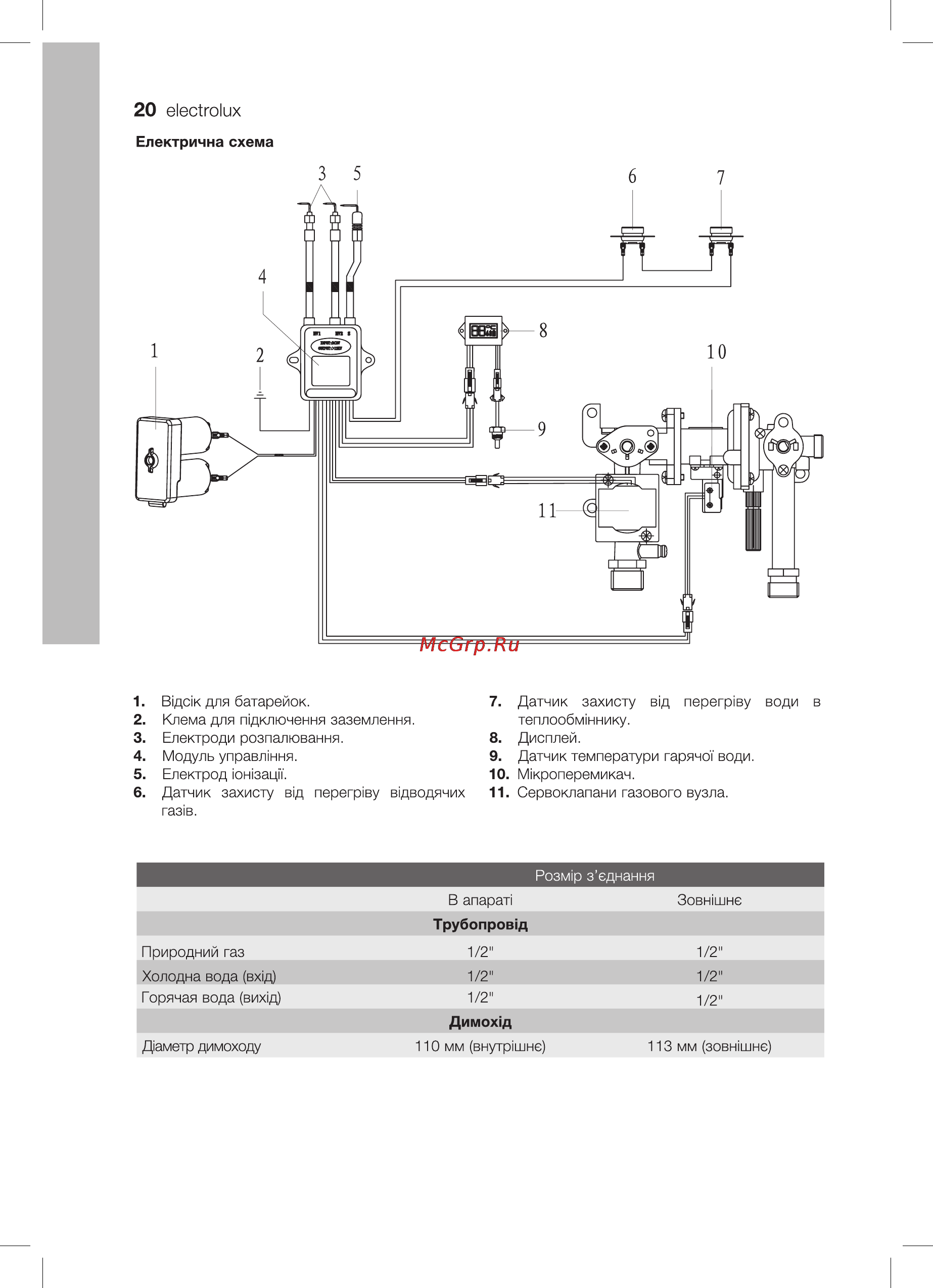

20 е1ес1го1их Електрична схема 1 Вщак для батарейок 2 Клема для п дключення заземления 3 Електроди розпалювання 4 Модуль управлння 5 Електрод онйаци 6 Датчик захисту вщ перегр ву вщводячих 7 Датчик захисту в д перегрву теплообмннику 8 Дисплей 9 Датчик температури гарячо води 10 М кроперемикач 11 Сервоклапани газового вузла газ в Розм1р з еднання В апарал Зовншне Трубопровщ Природний газ 1 2 1 2 Холодна вода вхщ 1 2 1 2 Горячая вода вихщ 1 2 1 2 ДИМОХЩ Даметр димоходу 110 мм внутршне 113мм зовн шне
