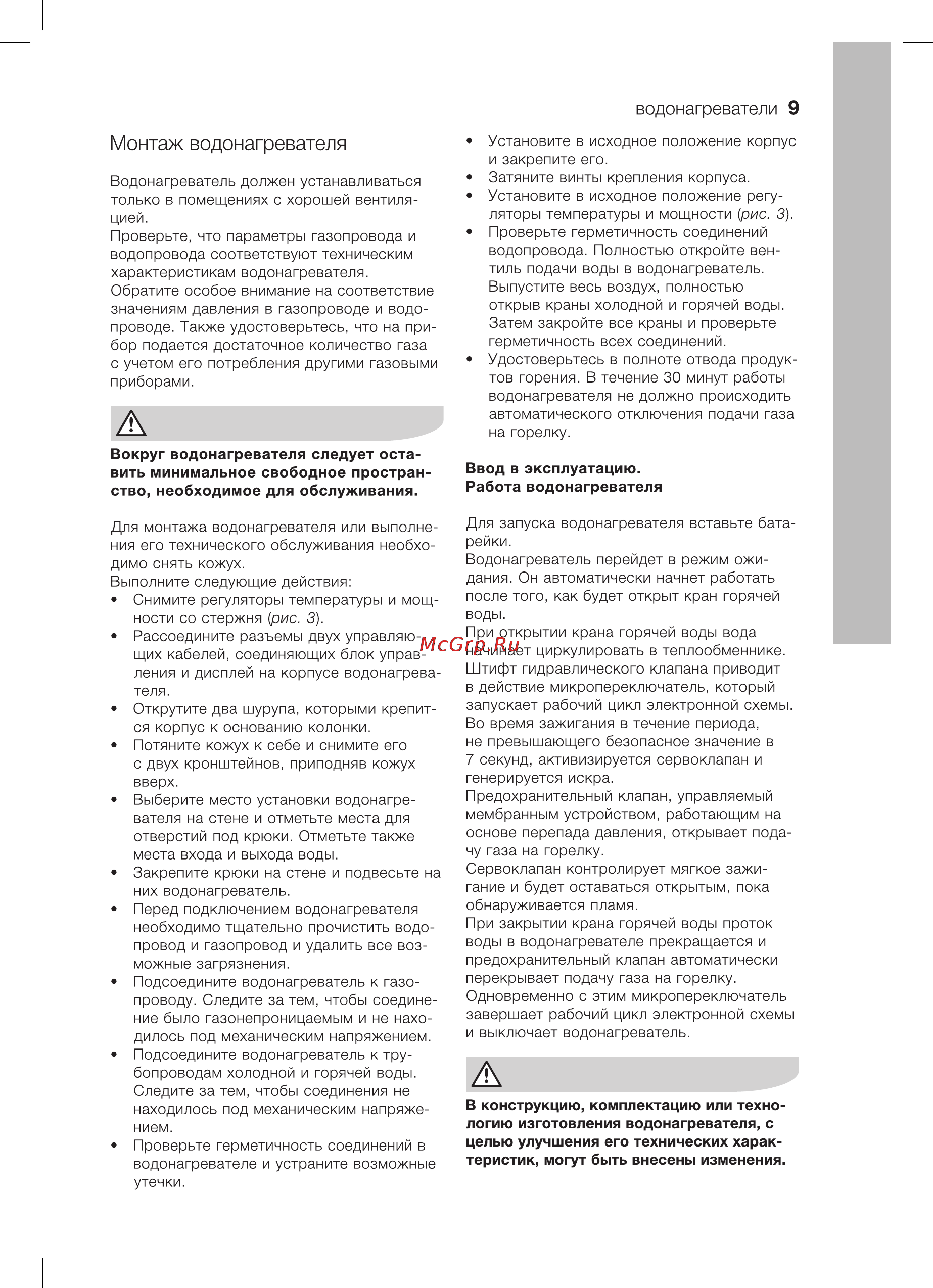

водонагреватели 9 Водонагреватель должен устанавливаться только в помещениях с хорошей вентиля цией Проверьте что параметры газопровода и водопровода соответствуют техническим характеристикам водонагревателя Обратите особое внимание на соответствие значениям давления в газопроводе и водо проводе Также удостоверьтесь что на при бор подается достаточное количество газа с учетом его потребления другими газовыми приборами Установите в исходное положение корпус и закрепите его Затяните винты крепления корпуса Установите в исходное положение регу ляторы температуры и мощности рис 3 Проверьте герметичность соединений водопровода Полностью откройте вен тиль подачи воды в водонагреватель Выпустите весь воздух полностью открыв краны холодной и горячей воды Затем закройте все краны и проверьте герметичность всех соединений Удостоверьтесь в полноте отвода продук тов горения В течение 30 минут работы водонагревателя не должно происходить автоматического отключения подачи газа на горелку Вокруг водонагревателя следует оста вить минимальное свободное простран ство необходимое для обслуживания Ввод в эксплуатацию Работа водонагревателя Монтаж водонагревателя Для монтажа водонагревателя или выполне ния его технического обслуживания необхо димо снять кожух Выполните следующие действия Снимите регуляторы температуры и мощ ности со стержня рис 3 Рассоедините разъемы двух управляю щих кабелей соединяющих блок управ ления и дисплей на корпусе водонагрева теля Открутите два шурупа которыми крепит ся корпус к основанию колонки Потяните кожух к себе и снимите его с двух кронштейнов приподняв кожух вверх Выберите место установки водонагре вателя на стене и отметьте места для отверстий под крюки Отметьте также места входа и выхода воды Закрепите крюки на стене и подвесьте на них водонагреватель Перед подключением водонагревателя необходимо тщательно прочистить водо провод и газопровод и удалить все воз можные загрязнения Подсоедините водонагреватель к газо проводу Следите за тем чтобы соедине ние было газонепроницаемым и не нахо дилось под механическим напряжением Подсоедините водонагреватель к тру бопроводам холодной и горячей воды Следите за тем чтобы соединения не находилось под механическим напряже нием Проверьте герметичность соединений в водонагревателе и устраните возможные утечки Для запуска водонагревателя вставьте бата рейки Водонагреватель перейдет в режим ожи дания Он автоматически начнет работать после того как будет открыт кран горячей воды При открытии крана горячей воды вода начинает циркулировать в теплообменнике Штифт гидравлического клапана приводит в действие микропереключатель который запускает рабочий цикл электронной схемы Во время зажигания в течение периода не превышающего безопасное значение в 7 секунд активизируется сервоклапан и генерируется искра Предохранительный клапан управляемый мембранным устройством работающим на основе перепада давления открывает пода чу газа на горелку Сервоклапан контролирует мягкое зажи гание и будет оставаться открытым пока обнаруживается пламя При закрытии крана горячей воды проток воды в водонагревателе прекращается и предохранительный клапан автоматически перекрывает подачу газа на горелку Одновременно с этим микропереключатель завершает рабочий цикл электронной схемы и выключает водонагреватель В конструкцию комплектацию или техно логию изготовления водонагревателя с целью улучшения его технических харак теристик могут быть внесены изменения
