630.00.00.000 РЭ

3.12 Нагретый воздух должен беспрепятственно отводиться через кожух

задний. Расстояние до стен и других предметов со всех сторон витрины, должно

быть не менее 100 мм.

3.13 Подключить витрину таким образом, чтобы шнур сетевой поз. 16 рис. 1

оставался в свободном (не натянутом) положении.

3.14 Убедитесь в спокойной работе витрины (без стука и шума).

3.15 При установке следите за тем, чтобы витрина стояла прочно на ровной

поверхности.

3.16 Перед включением витрины в сеть необходимо убедиться в

соответствии напряжения, указанного в табличке, находящейся на задней стенке

витрины, напряжению сети.

3.17 Вставить вилку шнура сетевого в розетку, включить выключатель

автоматический поз. 10 рис. 1, после чего на дисплее поз. 6 рис. 8, 9

микропроцессорного блока управления появится индикация температуры и

загорится индикатор работы компрессора поз. 5 рис. 8, 9.

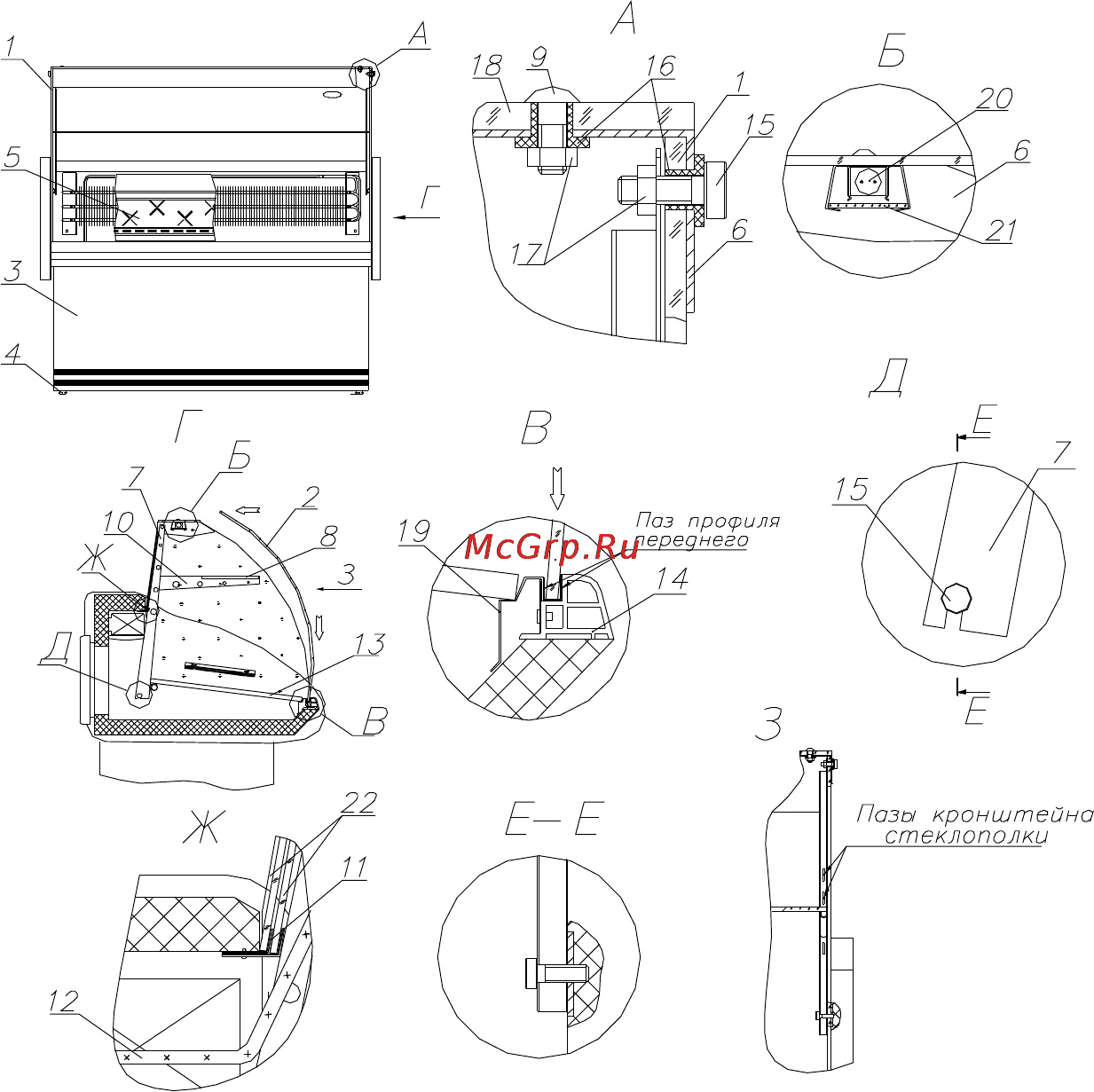

1 - стекло боковое; 2 - стекло переднее; 3 - кожух передний; 4 - опора

регулировочная; 5 - решетка испарителя; 6 – фонарь в сборе с отражателем и

лампой освещения; 7 - кронштейн (вертикальный); 8 - стеклополка; 9 - винт

крепления полки верхней; 10 – кронштейн стеклополки; 11 - направляющая для

шторок; 12 - провод лампы освещения; 13 - поддон; 14 - профиль передний;

15 - винт; 16 - втулка; 17 - гайка; 18 - полка верхняя; 19 – упор; 20 – лампа

освещения 18 Вт; 21 - защитный экран; 22 – раздвижные шторки.

Рисунок 3 – Сборка витрины
