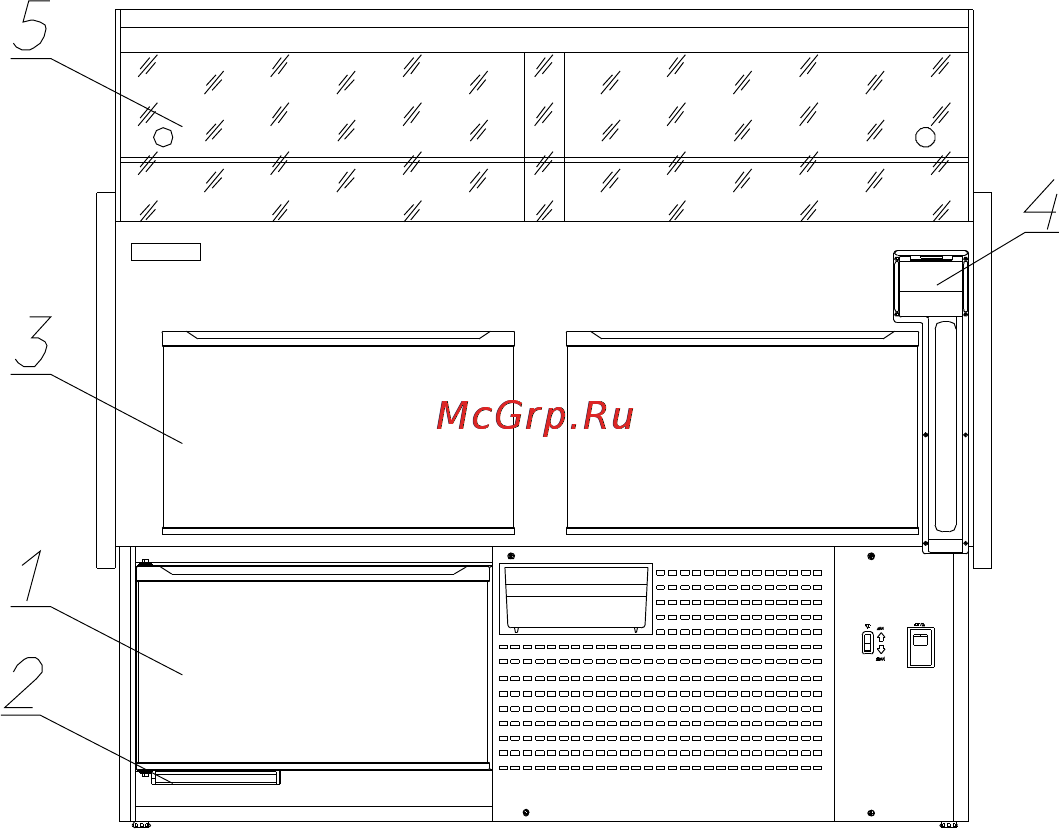

1 – дверь дополнительно охлаждаемой камеры (для серии “D”);

2 – поддон запасника (для серии “D”); 3 – дверь запасника (кроме серии “Q”);

4 - микропроцессорный блок управления; 5 – раздвижные шторки.

Рисунок 2 - Вид витрины сзади

3 ПОДГОТОВКА ВИТРИНЫ К РАБОТЕ

3.1 Распаковывать изделие следует осторожно, не допуская ударов и толчков.

Кантовать запрещается.

3.2 Тщательно промыть внутреннюю поверхность и все принадлежности

витрины в соответствии с п. 6.6.4 и 6.6.5.

3.3 Установить стекла боковые поз. 1 рис. 3 и кронштейны (вертикальные)

поз. 7 рис. 3, закрепив их винтом поз. 15 рис. 3. к боковинам корпуса витрины.

3.4 Прикрепить фонарь в сборе с отражателем и лампой освещения

поз. 6 рис. 3 к боковым стеклам поз. 1 рис. 3 при помощи деталей поз. 15, 16, 17

рис. 3. Установить полку верхнюю поз. 18 рис. 3. закрепив ее деталями поз. 9, 16, 17

рис. 3. Гайки поз. 17 рис. 3 затягивать от руки.

3.5 Установить поддоны поз. 13 рис. 3 передним краем на упор

поз. 19 рис. 3 вид В.

3.6 Слегка натянуть провод лампы освещения поз. 12 рис. 3, спрятать излишки

за решетку испарителя поз. 5 рис. 3.

3.7 Установить раздвижные шторки поз. 22 рис. 3 в направляющую для

шторок поз. 11 рис. 3.

3.8 Для серии “Q” - установить стеклянный отбойник поз. 2 рис. 4 в паз между

профилем передним поз. 7 рис. 4 и профилем поз. 4 рис. 4 (вид А).

3.9 Установить кронштейны стеклополки поз. 10. рис 3 в пазы кронштейнов

(вертикальных) поз. 7 рис. 3 на необходимую высоту. Уложить стеклополку поз. 8

рис. 3 на кронштейны. После этого установить стекло переднее поз. 2 рис. 3 в паз

профиля переднего (вид В рис. 3).

3.10 Отрегулировать опоры регулировочные поз. 4 рис. 3, обеспечив

устойчивое горизонтальное положение витрины.

3.11 Установить витрину в сухое, проветриваемое помещение.

Не устанавливать витрину вблизи источников тепла, таких как батарея отопления,

электрообогреватель.
