Hasttings LCT80 [12/26] Схема сборки

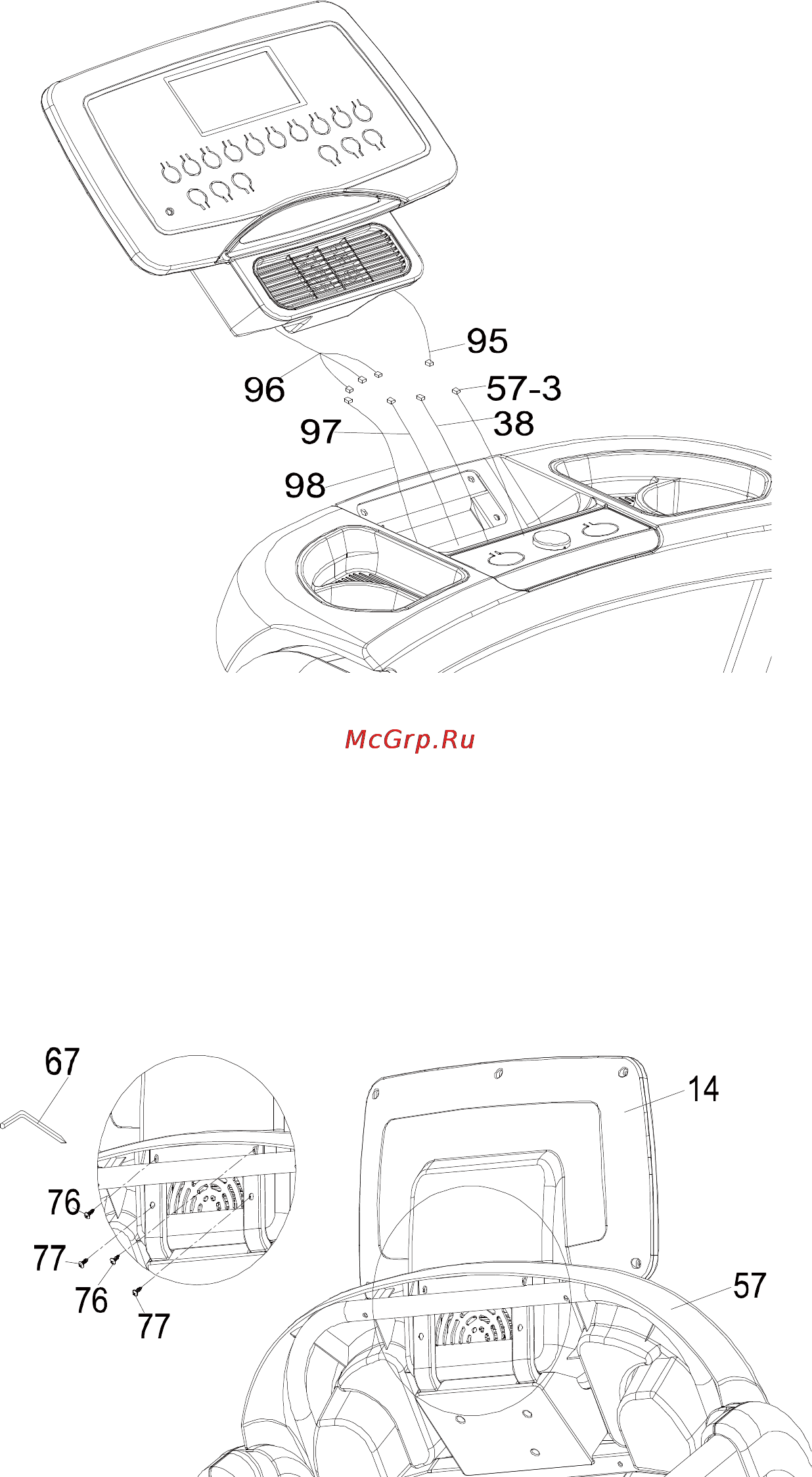

Шаг 9.

Соедините средний кабель компьютера (38) с верхним кабелем компьютера (95).

Соедините кабель модуля выключателя безопасности (57-3) с верхним кабелем датчика пульса (96).

Соедините нижний кабель датчика пульса (97) с верхним кабелем датчика пульса (96).

Соедините нижний кабель аварийной остановки (98) с верхним кабелем датчика пульса (96).

Шаг 10.

1. Установите консоль (14) на суппорт консоли (6).

2. Закрепите консоль (14) и суппорт консоли (6) используя 2 винта M5×25 мм (76) и 2 винта M5

×35 мм (77) используя ключ (67) и надежно затяните.

ПРИМЕЧАНИЕ: Пожалуйста, затяните все винты после того, как все компоненты будут собраны.

СХЕМА СБОРКИ
