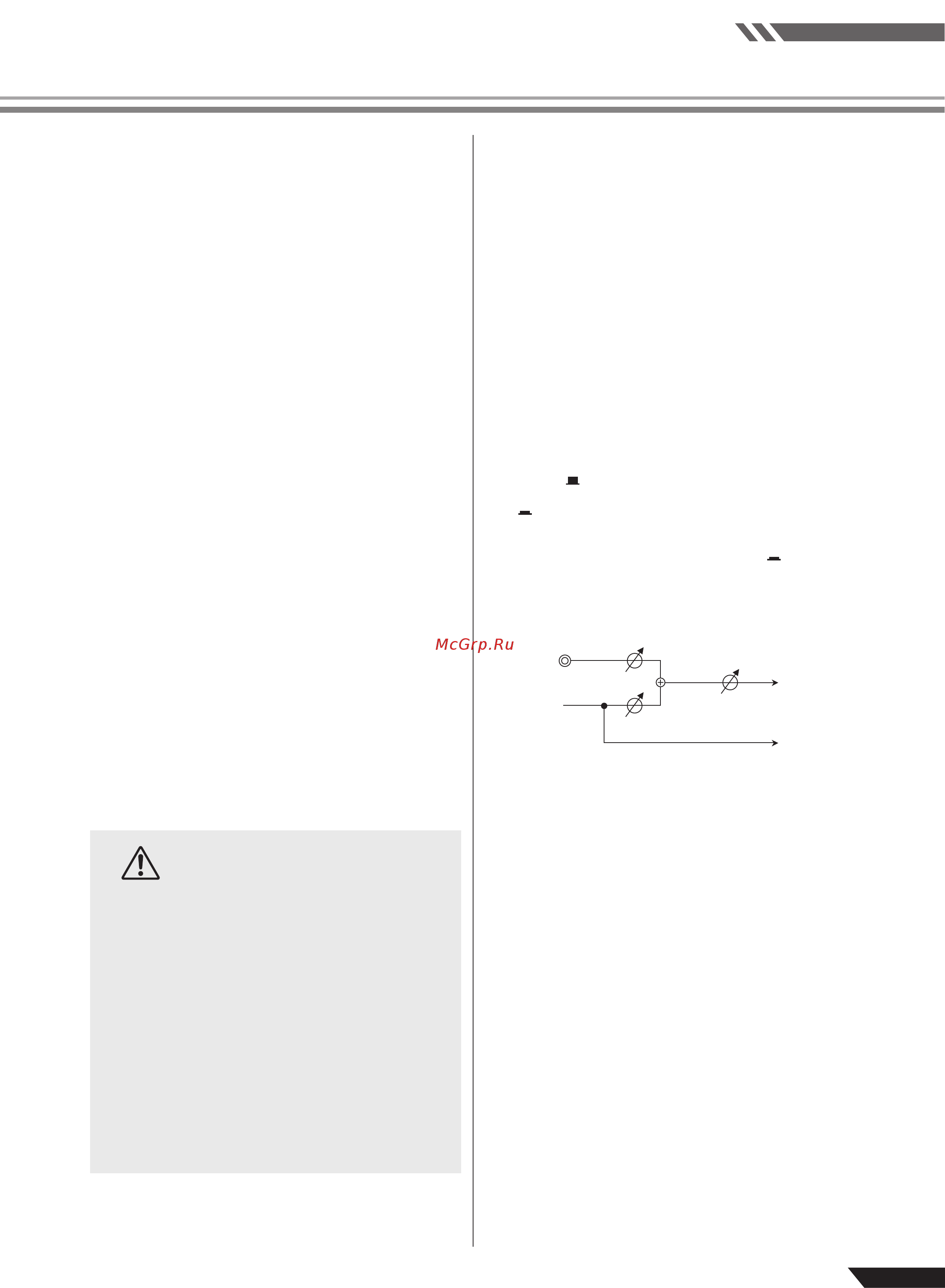

![Yamaha MG82CX [11/20] Гнезда stereo out l r](/views2/1013156/page11/bgb.png)
MG82CX/MG102C Руководство пользователя 11
Гнезда RETURN L (MONO), R
Несбалансированные линейные входные гнезда штекерного
типа. Сигнал, поступающий на эти гнезда, посылается на
шины L/R STEREO. Обычно эти гнезда используются, чтобы
принимать сигнал, возвращаемый от внешнего процессора
эффектов (реверберация, задержка, и т.д.).
ПРИМЕЧАНИЕ:
Эти гнезда могут также использоваться как вспомогательный
стерео вход. Если Вы используете только гнездо L (MONO),
то микшер распознает сигнал как монофонический и пошлет
идентичный сигнал на гнезда L и R.
Гнездо SEND EFFECT (AUX)
Сбалансированное по сопротивлению выходное гнездо
штекерного типа, через которое выводится сигнал от шины
EFFECT (AUX). Вы можете использовать это гнездо, напри-
мер, для подключения внешнего процессора эффектов.
Гнезда STEREO OUT (L, R)
Сбалансированные по сопротивлению выходные гнезда ште-
керного типа, через которые выводится сигнал регулируемый
мастер-регулятором STEREO. Обычно эти гнезда использу-
ются для подключения усилителя мощности или активной
акустической системы.
Гнезда MONITOR (L, R)
Сбалансированные по сопротивлению выходные гнезда
штекерного типа, через которые выводится сигнал регулиру-
емый контроллером MONITOR/PHONES. К данным гнездам
подключается мониторная система.
Гнездо PHONES
Гнездо для подключения стерео наушников. На гнездо
PHONES подается тот же сигнал, что и на гнезда MONITOR
OUT.
Выключатель PHANTOM +48 V
Этот выключатель включает/выключает фантомное питание.
Когда выключатель включен, микшер подает фантомное
питание +48V на все каналы, которые имеют входные микро-
фонные гнезда XLR (каналы 1-5/6).
• Используйте фантомное питание при работе с конденса-
торными микрофонами.
• Когда фантомное питание включено, микшер подает
питание DC +48V на контакты 2 и всех входных гнезд MIC
INPUT типа XLR.
• Чтобы избежать повреждения акустических систем,
убедитесь, что выключили питание непосредственно на
микшере и на других усилителях мощности и активных
акустических системах, перед включением/выключением
фантомного питания. Мы также рекомендуем установить
на минимум все контроллеры выходного уровня перед
включением/выключением фантомного питания во избе-
жание громких шумов, которые могут привести к потере
слуха или повреждению устройства.
• Убедитесь, что фантомное питание выключено, если Вы
им не пользуетесь.
• При использовании фантомного питания не подклю-
чайте никаких других устройств, кроме конденсаторных
микрофонов к входным гнездам XLR. Другие устройства
могут быть повреждены при подаче фантомного питания.
Эта предосторожность не относится к сбалансированным
динамическим микрофонам, так как фантомное питание
не влияет на их работу.
Регулятор RETURN
Регулирует уровень, на котором сигнал, получаемый гнезда-
ми RETURN (L (MONO) и R) посылается на шины STEREO L/R.
ПРИМЕЧАНИЕ:
Если Вы подаете сигнал только на гнездо RETURN L (MONO),
микшер посылает этот же сигнал на стерео шины L и R.
Индикатор POWER
Индикатор горит, когда питание микшера включено
Индикатор уровня
Этот LED индикатор отображает уровень сигнала, посылае-
мый на гнезда MONITOR и PHONES. Сегмент “0” соответству-
ет номинальному выходному уровню. Красный сегмент PEAK
загорается, когда выход достигает уровня перегрузки.
2TR IN
• Переключатель 2TR IN
Когда данный переключатель установлен в положение TO
STEREO ( ), сигнал посылается на шины STEREO L/R. Если
этот переключатель установлен в положение TO MONITOR
( ), входные сигналы через гнезда 2TR IN посылаются на
гнезда MONITOR OUT, гнездо PHONES, и индикатор уровня.
Функция MONITOR MIX становится доступной, когда переклю-
чатель установлен в положение TO MONITOR ( ).
* MONITOR MIX: При наложении записей, Вы можете регули-
ровать уровни сигнала воспроизведения монитора и сигнала,
записанного отдельно.
Воспроизво-
димый сигнал
Записывае-
мый сигнал
2TR IN
Регулятор 2TR IN
Мастер-фейдер STEREO
Прохождение сигнала
MONITOR MIX
Мастер-регулятор
STEREO
Мастер-
фейдер
STEREO
Регуляторы
MONITOR/
PHONES
• Регулятор 2TR IN
Регулирует уровень сигнала, посылаемого из гнезда 2TR IN
на шины STEREO L/R.
Регулятор MONITOR/PHONES
Управляет уровнем выходного сигнала гнезда PHONES и
гнезд MONITOR.
Мастер-регулятор STEREO
Регулирует уровень сигнала, посылаемого на гнезда STEREO
OUT
Панель управления и задняя панель
