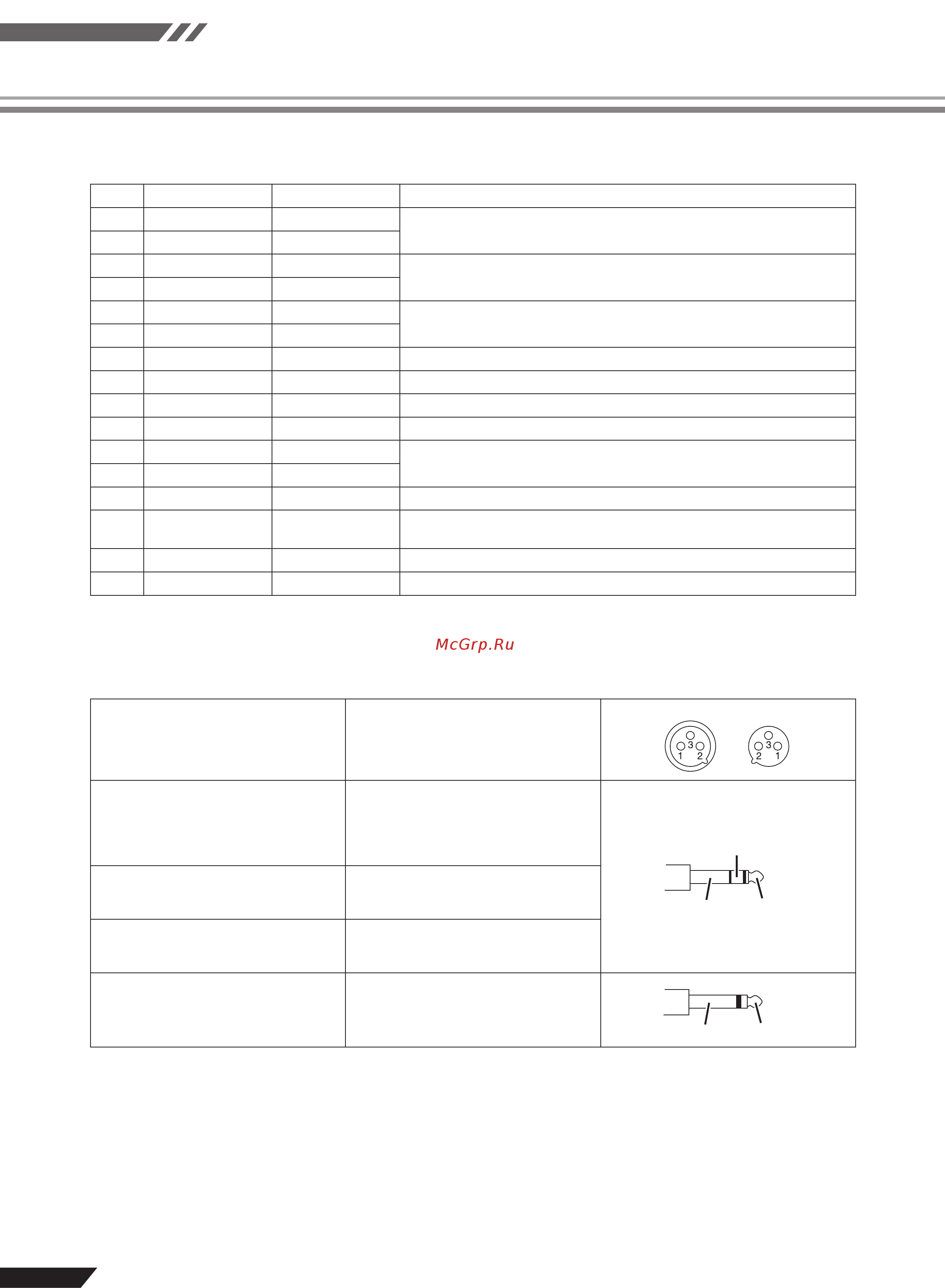

16 MG82CX/MG102C Руководство пользователя
Список типов цифровых эффектов
No Программа Параметр Описание
1 REVERB HALL 1 REVERB TIME Моделирование реверберации характерной для широкого пространства, такого
как концертный зал. (Время реверберации)
2 REVERB HALL 2 REVERB TIME
3 REVERB ROOM 1 REVERB TIME Моделирование реверберации характерной для небольшой комнаты. (Время
реверберации).
4 REVERB ROOM 2 REVERB TIME
5 REVERB STAGE 1 REVERB TIME Моделирование реверберации характерной для большой сцены
6 REVERB STAGE 2 REVERB TIME
7 REVERB PLATE REVERB TIME Моделирование устройства пластиночной реверберации.
8 DRUM AMBIENCE REVERB TIME Короткая реверберация идеальная для использования с бас-барабаном.
9 KARAOKE ECHO DELAY TIME Эхо эффект для караоке
10 VOCAL ECHO DELAY TIME Идеальное эхо для вокала.
11 CHORUS 1 Частота LFO Модулирует время задержки сигнала для добавления глубины к звуку. Регулятор
PARAMETER устанавливает частоту LFO, которая модулирует время задержки.
12 CHORUS 2 Частота LFO
13 FLANGER Частота LFO Флэнджер-эффект
14 PHASER Частота LFO Эффект, который изменяет фазу звука, для создания модуляции. Регулятор
PARAMETER устанавливает частоту LFO, которая модулирует время задержки.
15 AUTO WAH Частота LFO Вау-Вау эффект
16 DISTORTION DRIVE Добавляет к звуку искажение
Полярность разъемов
МIC INPUT, STEREO OUT
Контакт 1: земля
Контакт 2: “горячий” (+)
Контакт 3: “холодный” (-)
INPUT OUTPUT
Рукав Наконечник
Наконечник
Кольцо
Рукав
LINE INPUT(CH1 to 4)
GROUP OUT, STEREO OUT,
MONITOR OUT, AUX (AUX1),
EFFECT (AUX2)*
Наконечник: “горячий” (+)
Кольцо: “холодный” (-)
Рукав: земля
INPUT OUTPUT
Рукав Наконечни
к
Наконечни
к
Кольцо
Рукав
INSERT
Наконечник: Выход
Кольцо: Вход
Рукав: земля
PHONES
Наконечник: L
Кольцо: R
Рукав: земля
RETURN, LINE INPUT
(CH 5/6- 11/12)
Наконечник: “горячий” (+)
Рукав: земля
INPUT OUTPUT
Рукав Наконечни
к
Наконечни
к
Кольцо
Рукав
* К этим гнездам также могут быть подключены монофонические штекеры. При их использовании подключение будет несбалансированным
